检测与转换技术实验装置

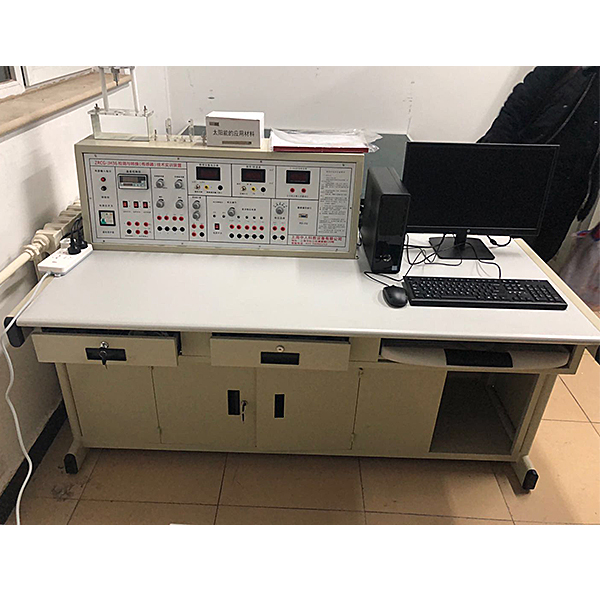

传感器实训台是上海中人教仪厂最新推出为传感器及教学实训而研发的适应不一样类别、不一样层次的专业教学实训设备。可完成“传感器原理与应用”、“自动检验测试技术”、“工业自动化仪表与控制”、“非电量电测技术”、“传感器与测控技术”等课程的教学实训。为各高等院校、中专与职业技术学院等新建或扩建实训室,迅速开设实训课提供了理想的实训室设备。

技术功能数值:

1、写入电源:AC220V±5%  50±1Hz
2、规格限定电流（A）:≤5A
3、直线DC电源:±5V   ±15V
4、稳压系数:±1%
5、电压（V）纹波:≤10mV
6、非线性误差:≤5%
7、测量精度:≤1%
8、功    耗:100VA
9、输出电流（A）:1A
10、相对温度:-5℃～40℃
11、相对湿度:<85%(25℃)
12、实训台规格外观尺寸:1600×750×1100mm

主控台功能:

1、实训台提供四组直线DC稳压电源:±5V、±15V;±2V～±10V分五挡输出,2～24V可调,具有短路保护功能。
2、低频信号发生器:1Hz-30Hz输出连续可调,Vp-p值10V,最大输出电流（A）0.5A。
3、音频信号发生器:0.4KHz-10KHz输出连续可调,输出电压（V）界限:0VP～10VP连续可调,最大输出电流（A）:0.5A(有效值0.4KHz)。
4、差动放大器:通频带0-10KHz,可接成同相、反相、差动构造,增益为1-150倍的直线DC放大器。
5、数字式电压（V）表:三位半显露,测量范围±2V、±20V,写入阻抗100KΩ,精度1%。
6、数字式频率/转动速度表:由四只数码管,2只发光管构成,写入阻抗100KΩ,精度1%。频率测量界限1-9999 Hz,转动速度测量界限1-9999r/min。
7、温度表:0-150℃度,精度1%。
8、高精度温度控制PID调动仪,多种写入输出规格,具有人工智能调动以功能数值自整定功能。
9、机械式压力表:0-40Kpa,精度2%。
10、手动气压源:0-40Kpa。

三源部分:

1、加热源:16V交流AC电源加热,温度控制界限0～150℃。
2、转动源:0-12V直线DC电源驱动,转动速度可调界限0～2400转/分。
3、振动源:振动频率1-30Hz(可调),共振频率13Hz左右。

检验测试与变换技术实训装置,通信系统原理实训台

本实训箱是依据全国电子类统编教学资料及实训指导书《通信原理》和《通信原理实训》的内容精心设计而成的综合实训系统。实训内容充实、丰富、完整。板面图示清晰，方便接线和测试。

一、主要功能构成

1、提供直线DC稳压电源±15V／0.5A；±6V／0.5A；±12V／0.5A，共六路。

2、CPU微处置整理器及电子回路连接口构成系统的总控制器

3、8位数码管用来显露系统的实训状态和成果

4、16个按键的薄膜键盘用来设定信号和实训方式

5、用CPLD设计的多种数字信号产生电子回路

6、帧同步信号识别提取电子回路

7、伪随机码、特殊码产生电子回路

8、低频正弦波信号发生器

9、CPU微处置整理器及电子回路连接口

10、抽样定理和脉冲调幅(PAM)电子回路模型块

11、脉冲编码调制(PCM)电子回路模型块

12、增量调制(M)编译码电子回路模型块

13、移相键控PSK解调接收和调制发送电子回路模型块

14、HDB3码形变换电子回路模型块，有分时钟、编码、解码三部分

15、FSK电力线载波通信电子回路模型块

16、数字通信系统ADPCM时钟、ADPCM写入输出、ADPCM接收、ADPCM发送电子回路模型块。

17、用电安全与触电急救虚拟拟真系统

系统应用二维与三维（3D）集合的虚拟画面，教导学生用电的安全和急救方法，系统内设定有一相触电、两相触电、跨步触电、低压触电急救、高压触电急救、人工呼吸救护法、牵手呼吸救护法、胸外心脏按压就护法等原理讲解与教学，一相触电分维修带电断线、维修插座触电、室外触电等原理演示。低压触电和高压触电教学主要为学生讲解演示如何解救处于低压触电或者高压触电时的人，人工呼吸救护法、牵手呼吸救护法、胸外心脏按压就护法应用应用3D虚拟拟真技术展示，经过渲染和润色，使模型看起来与真实部件一般无二，画面逼真。经过实训能够对学生实行实训室安全用电教育，提升学生的安全意识，使学生学会一些自救的方法，让学生在遇到危险时能采取一定的安全措施，保护自己，以及熟悉各种电气事故产生的原因和处置整理电气事故的实用实操措施，减少电气事故的发生。

二、实训内容

1、多种数字信号产生及形成实训

2、帧同步信号识别、提取与解析实训

3、伪随机码、特殊码查看测量解析实训

4、同步正弦波信号产生与应用实训

5、CPU微处置整理器及电子回路连接口实训

6、通信系统原理电子回路模型块实操实训

7、通信话路终端发送放大实训

8、通信话路终端接收滤波器实训

9、抽样定理实训

10、脉冲幅度调制（PAM）及系统实训。

11、用同步源信号查看A律PCM八比特编码的实训
