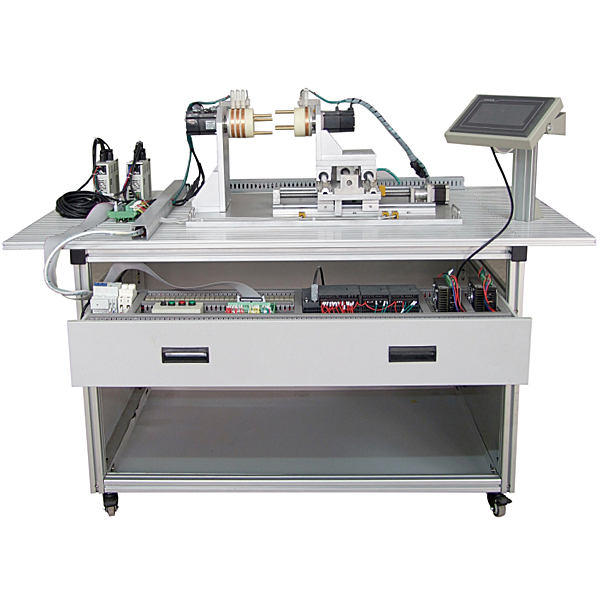

步进、伺服控制综合技术实验装置

步进伺服驱动控制实训装置集二轴定位模型、、步进动作控制系统、伺服动作控制系统、人机界面、等技术于一体的实训教学装置，适合、电气 工程、自动化等专业实训教学、课程设计、毕业设计。

技术功能

1.写入电源：一相三线～220V±10% 50Hz
2.作业环境：温度-10℃～+40℃相对湿度＜85%（25℃） 海拔＜4000m
3.装置容量：＜1.0kVA
4.整机尺寸：1500mm*800mm*1100mm

实训项目

任务一：步进电动机及驱动器的使用
1.步进电动机及驱动器的选型
2.步进电动机及驱动器控制线路的接线
3.步进电动机驱动器的设定
4.plc 控制步进电动机的程序语言编写
5.步进电动机运行与调节测试
任务二：伺服电动机及驱动器的使用
1.伺服电动机驱动器及伺服电动机的选型
2.伺服电动机驱动器及伺服电动机的接线
3.伺服电动机驱动器功能数值设定
4.经过实操面板控制伺服电动机的运行
5.使用伺服系统控制伺服电动机的运行
任务三：触摸屏的使用
1.触摸屏的装配
2.触摸屏供电电子回路连接
3.触摸屏组态界面制作
4.触摸屏与 PLC 通信功能数值设定

步进、伺服控制综合技术实训装置,四轮转向拆卸装配技术实训台

一、产品简介
该设备应用  车辆的四轮转向系统为基础，全面展示了汽车四轮转向系统的构成构造和作业过程。
适用来中高等职业技术院校、普通教育类学院和培训机构的汽车四轮转向系统理论与维修实训教学需要，适用对汽车四轮转向系统构造展示、作业模仿、拆卸装配实训等教学功能。
二、功能特别点
1.真实可运行的汽车四轮转向系统，充分展示汽车四轮转向系统的构成构造。
2.由三相电动机做动力源带动助力泵作业，操纵方向盘，调动车速信号模仿按钮，模仿演示低速时前后轮逆相转向、高速时前后轮同相转向的四轮转向作业过程。
3.实训台底座应用钢构造焊接，表面应用喷涂工序技艺处置整理，带自锁脚轮装置，位移灵活，安全可靠、坚固耐用。
4.机械装配与钳工装配虚拟拟真系统：本系统基于unity3d研发，可选6级画质，设定有减慢速度器、轴系构造的设计与虚拟拆卸装配、常见机械机构设计与拟真，机构资源库，典型机械机构（汽油机发动机的虚拟拆卸装配），系统为一个整体系统，不能为一个个单独的资源。
A.减慢速度器设计与虚拟拆卸装配界面可选涡轮蜗杆圆锥齿轮减慢速度器、二级展开式圆柱齿轮减慢速度器、圆锥圆柱齿轮减慢速度器、同轴式圆柱齿轮减慢速度器、圆锥齿轮减慢速度器、一级圆柱齿轮减慢速度器。
涡轮蜗杆圆锥齿轮减慢速度器：进入系统后自动播放装配内容，视频中各步骤均有文字说明
二级展开式圆柱齿轮减慢速度器：进入系统后应用视频的形式播放内容，视频内容应含有：零件名称（扫描二维码可看零部件名称）、拆卸装配演示（含有拆卸、装配）、虚拟拆卸装配（含有整体、低速轴、中速轴、高速轴、箱盖、箱座）
