制动系统拆装技术实训装置

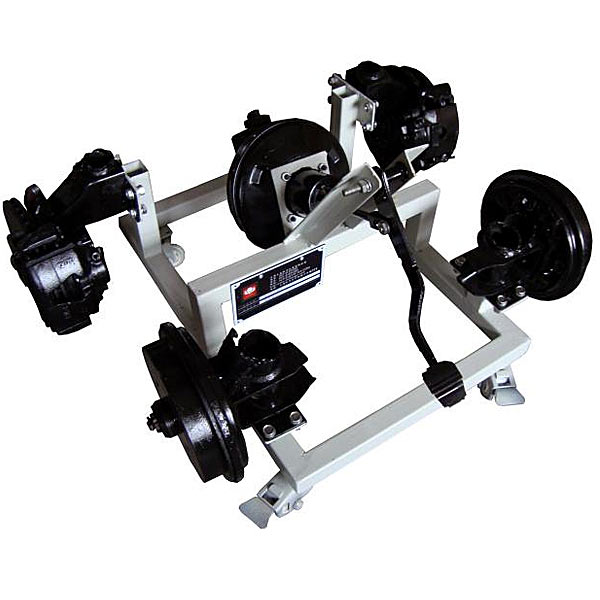

制动系统拆装技术实训装置,机电综合实验台1.采用 大众捷达 全车制动系总成(附件齐全,易于拆装),并装在可移动台架上。按原车布置安装,便于学生从不同的角度进行拆卸和装配。2.台架采用了高强度的钢结构焊接,表面经喷涂工艺处理。底部带有自锁脚

限制动作系统拆卸装配技术实训装置,机电综合实训台

一、功能简介
1.应用 大众捷达 全车限制动作系总成(附件齐全,易于拆卸装配),并装在可位移台架上。按原车布置装配,方便学生从不一样的角度实行拆卸和装配。
2.台架应用了高强度的钢构造焊接,表面经喷涂工序技艺处置整理。下部带有自锁脚轮,可位移式,便利教学。

二.技术规格
设备外观:1000×500×1100mm (长×宽×高)
颜色:7032
钢管:40*40*3mm
万向脚轮
前二只万向带锁止功能脚轮
2后二只万向脚轮
脚轮与台架用M6*4螺丝固定,便利设备维修与维护。
脚轮:60mm×50mm(直径×宽度)
脚轮支撑:1.0T

二、基础配备(每台)
序号 名 称 规格型号 单位 数量
1 全车限制动作系总成 附件齐全,易于拆卸装配 1
2 台架(带自锁脚轮装置) 1000×500×1100mm(长×宽×高) 1



汽车总成解剖分色实训装置,机电综合实训台

限制动作系统拆卸装配技术实训装置,机电综合实训台


基础简介

步进伺服驱动控制实训装置集二轴定位模型、、步进动作控制系统、伺服动作控制系统、人机界面、等技术于一体的实训教学装置,适合、电气 工程、自动化等专业实训教学、课程设计、毕业设计。

技术功能

1.写入电源:一相三线~220V±10% 50Hz
2.作业环境:温度-10℃~+40℃相对湿度<85%(25℃) 海拔<4000m
3.装置容量:<1.0kVA
4.整机尺寸:1500mm*800mm*1100mm

实训项目

任务一:步进电动机及驱动器的使用
1.步进电动机及驱动器的选型
2.步进电动机及驱动器控制线路的接线
3.步进电动机驱动器的设定
4.plc 控制步进电动机的程序语言编写
5.步进电动机运行与调节测试
任务二:伺服电动机及驱动器的使用
1.伺服电动机驱动器及伺服电动机的选型
2.伺服电动机驱动器及伺服电动机的接线
3.伺服电动机驱动器功能数值设定
4.经过实操面板控制伺服电动机的运行
5.使用伺服系统控制伺服电动机的运行
任务三:触摸屏的使用
1.触摸屏的装配
2.触摸屏供电电子回路连接
3.触摸屏组态界面制作
4.触摸屏与 PLC 通信功能数值设定
任务四:电气控制电子回路的装配和 PLC 编程
1.PLC•步进电动机驱动器及伺服电动机驱动器电气电子回路连接
2.PLC•步进电动机驱动器的二轴定位控制程序语言编写
3.PLC•伺服电动机驱动器的二轴定位控制程序语言编写
