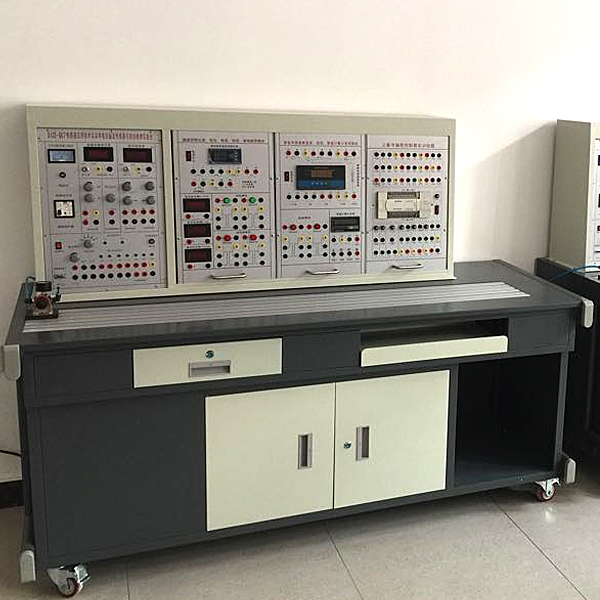

传感器信号与控制实验装置

二、功能构成及要求：

要求含有传感器有：光纤传感器、电磁感应传感器、光电传感器、电容式传感器、电感式传感器及电源模型块、指示和蜂鸣模型块等。

实训系统提供上位机系统，经过上位机模型块和计算机通信，传感器信号经过硬件收集，在屏幕上以数字量和模仿量形式就地实时显露，给用户更直观的认知。

3.实训系统需含有测试物件一个，内含有各种类型传感器的检验测试介质（包括光电、磁性、电容、电感、超声波、霍尔、涡流等传感器的检验测试介质）

4.实训系统含位置滑轨一个，能实行各种传感器检验测试距离的测量，以及传感器角度对传感器检验测试距离的影响等。

5.实训系统配套测量尺，以适用来感应距离长的传感器的数值测量。

6.实训系统配套实训模型块，，包括指示蜂鸣器模型块、计数模型块、上位机模型块等，学生可经过这些实训模型块与传感器结合。

7.要求含有传感器有：光纤传感器、电磁感应传感器、光电传感器、电容式传感器、电感式传感器及电源模型块、指示和蜂鸣模型块等。
8.拟真系统

用电安全与触电急救虚拟拟真系统（提供演示及版权证书）:系统应用二维与三维（3D）集合的虚拟画面，教导学生用电的安全和急救方法，系统内设定有一相触电、两相触电、跨步触电、低压触电急救、高压触电急救、人工呼吸救护法、牵手呼吸救护法、胸外心脏按压就护法等原理讲解与教学，一相触电分维修带电断线、维修插座触电、室外触电等原理演示。低压触电和高压触电教学主要为学生讲解演示如何解救处于低压触电或者高压触电时的人，人工呼吸救护法、牵手呼吸救护法、胸外心脏按压就护法应用应用3D虚拟拟真技术展示，经过渲染和润色，使模型看起来与真实部件一般无二，画面逼真。经过实训能够对学生实行实训室安全用电教育，提升学生的安全意识，使学生学会一些自救的方法，让学生在遇到危险时能采取一定的安全措施，保护自己，以及熟悉各种电气事故产生的原因和处置整理电气事故的实用实操措施，减少电气事故的发生。


传感器信号与控制实训装置,检验测试与变换技术实训台

一、检验测试与变换(传感器)技术实训仪： 19种传感器（）、带微机连接口

二、检验测试与变换(传感器)技术实训仪技术功能数值参考规格：

（一）显露仪表要求：

1、实训箱提供四组直线DC稳压电源：±5V、±15V；1.2~12V可调，具有短路保护功能。

2、低频信号发生器：1Hz-30Hz输出连续可调，Vp-p值10V，最大输出电流（A）0.5A。

3、差动放大器：通频带0-10KHz，可接成同相、反相、差动构造，增益为1-150 倍的直线DC放大器。

4、数字式电压（V）表：三位半显露，测量范围±2V、±20V，写入阻抗100KΩ，精度1%。

5、数字式频率/转动速度表：由四只数码管，2只发光管构成，写入阻抗100KΩ，精度1%。频率测量界限1-9999 Hz，转动速度测量界限1-9999Pem。

（二）三源部分：

1、加热源：6V、12V交流AC电源加热，温度控制界限0~100℃。

2、转动源：0-12V直线DC电源驱动，转动速度可调界限0~2400转/分转。

3、振动源：振动频率1-30Hz，共振频率12Hz左右。

（三）数值收集卡及处置整理系统：

数值收集作业12位AD变换、RS232连接口，分辨率由1/22048，采样周期1m-100ms，采样速度可选用，即可单次采样亦能连续采样。提供的处置整理系统有良好的计算机界面，可以实行实训项目选用与编辑、数值收集、特性曲线的解析、对比、文件存取、打印等。

（四）主要技术功能数值：

1、 写入电源：AC220V±5% 50±1Hz

2、 规格限定电流（A）：≤5A

3、 直线DC电源：±5V ±15V

4、 稳压系数：±1%

5、 电压（V）纹波：≤10mV

6、 非线性误差：≤5%

7、 测量精度：≤1%
