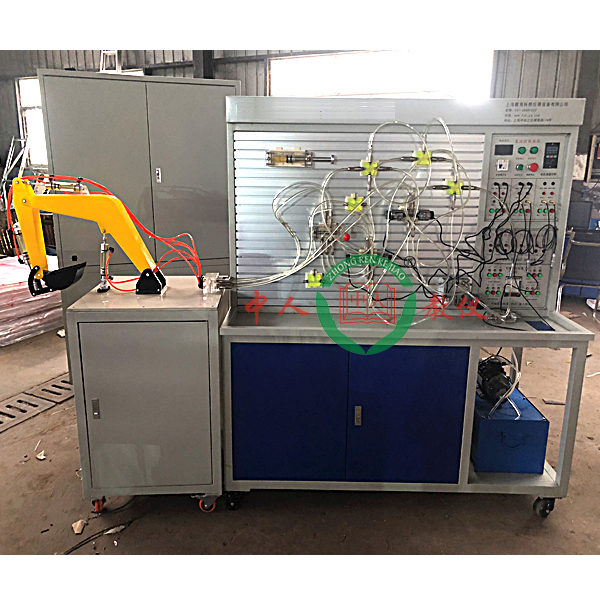

挖掘机透明液压实训装置
挖掘机透明液压实训装置,凸轮机构测绘实验台1、电源：AC220V 50HZ2、直流电源输入AC220V 输出DC24V/3A3、可编程控制器（plc）：三菱FX1S－20MR主机 12输入 8输出（继电
董
挖掘机透明液压实训装置,凸轮机构测绘实训台
一、主要技术功能数值
1、电源：AC220V 50HZ
2、直线DC电源写入AC220V 输出DC24V/3A
3、可编程控制器（plc）：三菱FX1S－20MR主机 12写入 8输出（继电器输出方式）
4、液压实训泵电动机功率：250W， 调节速度界限0－1500r/min，液压泵作业时噪声≤58dB，演示实训油路液流要求压力仅需0.3-1.3Mpa (油泵最高压力：Pmax＝2.5Mpa)
5、电磁换向阀：AC220V 吸力3Mpa
6、实训台外型尺寸：1500mm×650mm×1700mm
7、挖掘机实训台挖掘动作时总外型尺寸：1850mm×650mm×1850mm
二、特别点：
1、在原有透明液压PLC控制实训装置几十种基础线路上多加了可模拟真实挖掘机作业装置各种动作。
2、透明挖掘机液压试验台可模拟真实挖掘机作业装置的各种动作。液压系统应用进口透明机玻璃液压元件、透明尼龙软管搭接而成，液压元件构造、作业原理，液压线路作业原理一目了然。整个实训台具有形象、直观、便利、可靠等优点。
3、透明液压试验台主要采用实训桌、实训支架、液压元件和电器控制器件、可编程控制器（PLC）等结合套件构成。
4、配备装备全常用液压元件：每个液压元件均配备有装配底层基板，可便利、随意地将液压元件安放在铝制型材面板上（面板带“T”沟槽形式的铝制型材构造）。油路搭接应用快换接头，拆接便利，不漏油。
5、电气主控单元应用PLC可编程序控制器控制，可与PC微机通讯完成微机智能控制，同时以液压线路为控制对象，加强对PLC控制可编程序控制器的学习掌控把握及应用。
挖掘机透明液压实训装置,凸轮机构测绘实训台
功能：
1、机构组装实训；
2、机构零件尺寸测量实训；
3、机构装配图测绘制作实训；
4、机构零件图测绘制作实训；
产品功能数值
1、产品材料：铝制精制，应用数控机床精加工并经阳极氧化工序技艺制作（不接受翻砂粗制工序技艺），各个零件均需装到铝制测绘箱内，内置缓冲嵌入式材料格挡；
2、为便利安全测绘箱子尺寸：约365×265×120mm
3、详细配备：
机架、螺纹端盖、从动轴、凸轮轴。
职业技能综合包括实训虚拟拟真系统：
系统内模型可实行360°旋转、放大、缩小、平移，设定有通用互动按钮：返回、首页、帮助。全部虚拟拟真任务过程有提醒，在实行完一项任务后系统自动打钩。工量具库上方设定有实训任务
1、基础立体（旋转模型时XYZ空间坐标图标自动跟随旋转。）
A、平面立体：实训步骤分为实训任务（文字提醒任务）—搭建模型（拖拽工量具库中的模型到三投影面体系中，并自动显现投影，选用错误时有提醒）—改变姿态（经过点击上下左右箭头改变）—选用投影（进入答题界面，在6项中选用此时完成的三维（3D）投影图）
B、截切立体：实训步骤分为实训任务（文字提醒任务）—搭建模型（拖拽工量具库中的模型到三投影面体系中，并自动显现投影）—标注投影现象（为三维（3D）投影图标定，在14处空白栏中选用相应的标注符文号）
C、相贯立体：实训步骤分为实训任务（文字提醒任务）—挖孔（选用随意挖孔模型，此时将可在XYZ空间坐标中选用随意面，模型同时变换，并出现一个坐标滑块，按照滑块位移大小，模型出现对应程度的剖切面）—孔径改变（选用1-4孔径）—后方通孔—选用投影（进入答题界面，在8项中选用此时完成的三维（3D）投影图）
