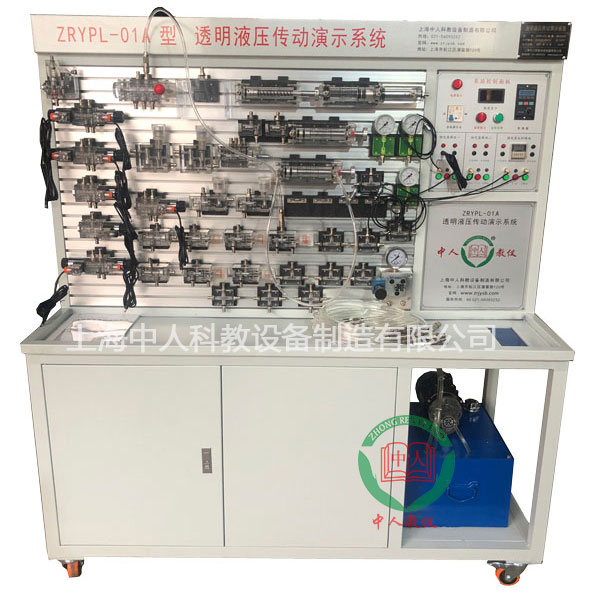

透明液压实训装置

1、电源：AC220V  50Hz

2、直线DC电源：写入AC220V  输出DC24V/2A

3、液压实训油泵电动机功率：250W，配备有专用的电动机调节速度器，调节速度界限：0－1700r/min

4、实训作业时离液压实训台1.5m远处噪声≤58dB。

5、实训油路液流压力要求需0.5－1Mpa（油泵最高压力：Pmax=2.5Mpa）

6、电磁换向阀：DC24V   吸力30N

7、实训台外型尺寸：1330mm×650mm×1750mm

8、虚拟多用表功能数值：

交流AC电压（V）测量范围档位分：10、50、250、1000

直线DC电压（V）档位分：0.25、1、2.5、10、50、250、1000

欧姆档分：x1，x10，,100，,1000，,1K，x10K，x100K

电流（A）表档位：50μa、0.5、5、50、500

BATT：1.2-3.6V，RL=12Ω

BUZZ：R×3

红外发射检验测试功能：垂直角度±15°距离1-30cm

三极管测量孔

二、主要特别点

1、透明液压传动演示系统主要采用实训桌、实训台、液压元件和电器控制器件等结合套件构成。

2、实训桌、实训台为钢制双层亚光密纹喷塑构造，实训桌储物柜内放置液压元件等。

透明液压实训装置,零件形位误差测量结合实训装置

公差协作与技术测量是机械类专业非常重要的一门技术基础课、技能课和应用课。是机械零件设计图样上的一项重要技术要求，更是机械产品的静态和动态几何精度的重要构成部分。--科学技术的发展和生产水平的提升，对机械产品的几何精度也提出了越来越高的要求，几何精度已经形成了一门单独的技术学科，并而且受到学术界和工程技术界有识之士的高度重视。
本系列装置以设计工程师对精度设计的实际要求为标准，集合实际教学现象和教学对象条件为前提，精心研制了一套理论与实际相集合的教学产品。适用来全日制普通高中、职工中学、职业中学、高职及本科院校机电类专业的零件设计与检验测试、检验教学。
实训项目
实训一：零件形状误差的测量与检验测试
1.直线度测量与检验测试;
2.平面度测量与检验测试;
3.圆柱度测量与检验测试;
4.圆度测量与检验测试;
实训二：零件位置误差的测量与检验测试
1.平行度测量与检验测试
2.垂直度测量与检验测试
3.同轴度测量与检验测试
4.圆柱跳动测量与检验测试
5.端面跳动测量与检验测试
6.对称度测量与检验测试
实训三：齿轮形位误差的测量与检验测试
1.齿轮径向跳动测量与检验测试;
2.齿轮齿向误差测量与检验测试;
