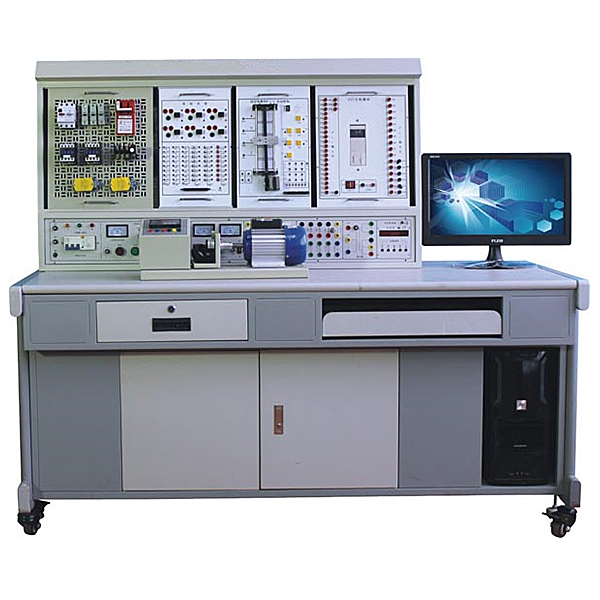

网孔型中级维修电工实训装置

ZRWKB-08B 网孔型中级维修电工实训考核装置该装置主要采用实训桌、网孔板、实训元件（也可自购）构成。学生按照实训线路实行元件的合理布置，装配、接线全部由学生自行完成，接近工业现场，能完成电工基础电子回路，电动机控制线路，照明配电的模仿实操，plc可编程综合应用线路，电子技术应用电子回路的综合实训，经过一系列项目实训培养学生动手能力和实操技能。实训项目可自行确定，按照所选的项目选用相应的元件。该装置也可作为电工考工的考核设备。
二、特别点
1、实训应用网孔板与箱式挂式模块件相集合的方式，实训实操便利、更换便捷、易拓展功能或研发新的实训项目，动手能力强，接近工业现场。
2、综合性强：能完成电工、电力拖动、电气控制、PLC综合控制、电子技术多门学科的技能实训。
3、实操台只需三相四线的交流AC电源即可投入使用，占地面积小、节约实训用房、减少基建投资、经济效益显著。
4、设定有电压（V）型漏电保护器和电流（A）型漏电保护器，能保证实操者安全，电源输出均有监视及短路保护功能。
5、380V交流AC输出处设定有单片机全程控制的一套过流保护装置，相间、线间直接短路或过载电流（A）超过设定值系统即切断总电源，保证设备的安全。
6、实训管理器：平时作为时钟作用，具有设定实训时间、定时报警、切断电源等功能，还可以自动记录由于接线或实操错误所造成的漏电警报总次数，为学生实训考核提供一个统一标准。
7、用电安全与触电急救拟真教学系统

系统应用二维与三维（3D）集合的虚拟画面，教导学生用电的安全和急救方法，系统内设定有一相触电、两相触电、跨步触电、低压触电急救、高压触电急救、人工呼吸救护法、牵手呼吸救护法、胸外心脏按压就护法等原理讲解与教学，一相触电分维修带电断线、维修插座触电、室外触电等原理演示。低压触电和高压触电教学主要为学生讲解演示如何解救处于低压触电或者高压触电时的人，人工呼吸救护法、牵手呼吸救护法、胸外心脏按压就护法应用应用3D虚拟拟真技术展示，经过渲染和润色，使模型看起来与真实部件一般无二，画面逼真。经过实训能够对学生实行实训室安全用电教育，提升学生的安全意识，使学生学会一些自救的方法，让学生在遇到危险时能采取一定的安全措施，保护自己，以及熟悉各种电气事故产生的原因和处置整理电气事故的实用实操措施，减少电气事故的发生。

8、维修电工电子电动机与职业资格培训考评拟真系统

本系统为apk的格式，可在PC端使用，也可在位移端使用，本系统即可手动设定故障也能自动设定故障，本系统经过电子回路图中绿色的框选用手动设定故障点（最多可以设定39个故障点），也可以经过系统自动实行随机1个故障点设定，随机两个故障点设定，随机三个故障点设定，随机四个故障点设定，随机五个故障点设定，本系统内有工量具箱，元件库，放大镜，电子回路图等功能，可经过工量具箱可选用万用表实行检验测试，经过元件库选用合适的元件，经过放大镜可以清楚的理解各个元件及电子回路。本系统经过电动机星三角启动控制电子回路故障的设定，并经过种种排查，让学生理解电动机星三角启动控制电子回路的作业原理及电子回路构造。

网孔型中级维修电工实训装置,电子回路原理实训台

一、基础简介

电工综合实训系统吸收了国内国外先进教学仪表器具的优点，充分考虑了实训室的现状和未来的发展趋势，从功能上和构造上实行了创新，应用箱式挂式模块件式构造，简洁明了，布置合理，使用便利灵活。实训仪表全数字化显露、精度高，对实训中所涉及的电 源、仪表器具仪表采取可靠保护，同时设定了可靠的人身安全保护体系，该实训装置功能优越， 是各大中专院校实训室建造设计的最佳选用。

二、拟真实训系统：

1.用电安全与触电急救虚拟拟真系统（提供演示及版权证书）:系统应用二维与三维（3D）集合的虚拟画面，教导学生用电的安全和急救方法，系统内设定有一相触电、两相触电、跨步触电、低压触电急救、高压触电急救、人工呼吸救护法、牵手呼吸救护法、胸外心脏按压就护法等原理讲解与教学，一相触电分维修带电断线、维修插座触电、室外触电等原理演示。低压触电和高压触电教学主要为学生讲解演示如何解救处于低压触电或者高压触电时的人，人工呼吸救护法、牵手呼吸救护法、胸外心脏按压就护法应用应用3D虚拟拟真技术展示，经过渲染和润色，使模型看起来与真实部件一般无二，画面逼真。经过实训能够对学生实行实训室安全用电教育，提升学生的安全意识，使学生学会一些自救的方法，让学生在遇到危险时能采取一定的安全措施，保护自己，以及熟悉各种电气事故产生的原因和处置整理电气事故的实用实操措施，减少电气事故的发生。

2.维修电工电子电动机与职业资格培训考评拟真系统(提供演示及版权证书)：系统内容含有安全用电常识、电工工量具、电工识图、电工仪表、电工照明电子回路、电动机、变压器、低压电器、电拖、示波器、低频信号源、焊接工序技艺、SMT技术、电子产品制造过程、故障排除、连线、减慢速度器三维（3D）拆卸装配、轴系机构拆卸装配（包括圆柱齿轮轴系、锥齿轮轴系蜗杆轴系等十多个实训）等模型块，学校可以按照学生学习掌控把握进度选用相应的实训模型块实行实训。

3.三用表拟真系统(提供演示及版权证书)：本系统为apk的格式，可在PC端使用，也可在位移端使用，本系统的功能有：电阻的测量、交流AC电压（V）的测量（测量变压器，若变压器测量烧坏多用表时，冒黑烟提醒并可以重置多用表）、晶体管的极性判别、直线DC电压（V）测量（通电流（A）表档时灯光亮）、直线DC电流（A）的测量、以及电容好坏的判别。本系统可随意拖动红色与黑色笔头，2个笔头拖拽至被测物体上定位时显露红圈，如未定位准确无红圈显露，可以在实行错误实操的时（如所选测量范围错误、所测数值错误等等），仪表指针将无反应、提醒错误重新测量等，本多用表可选用交流AC电压（V）档，直线DC电压（V）档，电阻档，电流（A）档，电阻调0，并而且可放大显露数值，可清楚观看所测数值大小。学生可以经过本系统学习掌控把握多用表的正确使用方法。
