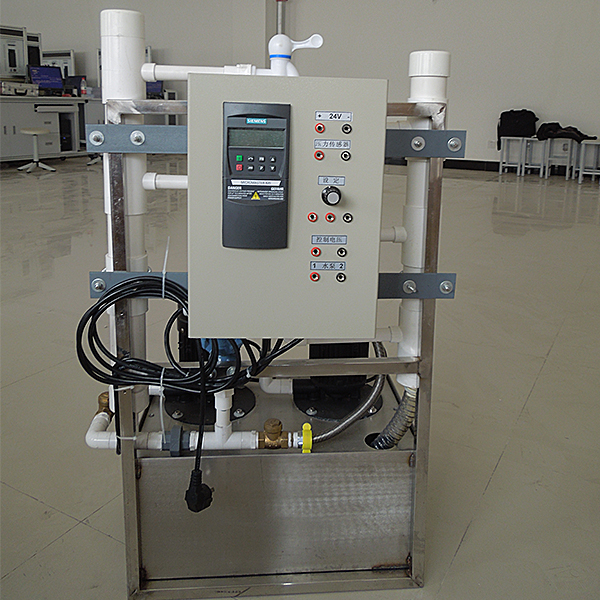

变频恒压供水实验装置

注：可单独配备plc、变频器，也可协作PLC变频调节速度实训装置使用

产品特别点

“变频恒压供水实训模型”是随技术日益成熟和完善，人们节能意识不断增强的形势下，由本公司精心研制研发生产的设备。该模型可模仿住宅小区、高层建筑的生活及消防供水系统。模型主要采用水泵、压力变送器、蓄水池、水龙头等设备包括，能够完成常规的电动机变频调节速度、静态压力定值控制、动态变频恒压供水等实训项目。
它可广泛应用来本公司生产的配备有变频器实训箱式挂式模块件或配备有变频器、、继电接触器实训箱式挂式模块件的实训装置中。

技术功能数值

1、作业电源：三相四线制AC380V±10%/50Hz；
2、作业环境：温度+3℃-+45℃；相对湿度<85%(25℃)；海拔<4000m；
3、变频界限：25Hz-50Hz；
4、外观尺寸：500mm×375mm×1700mm；
5、压力控制界限：低压控制4-12kPa；高压控制10-35kPa。

变频器模型块（选配）：

应用西门子MM420系列高功能变频器，三相输出，输出功率0.37KW。包括RS485通信连接口，提供BOP实操面板；具有线性V/F控制、平方V/F，可编程多点设定v/f控制，磁通电流（A）控制（FCC）等多种控制模式。包括数字量写入3个，模仿量写入1个，模仿量输出1个，继电器输出1个；具有过电压（V）、欠电压（V）保护，变频器、电动机过温保护，接地故障保护，短路保护等保护功能。
