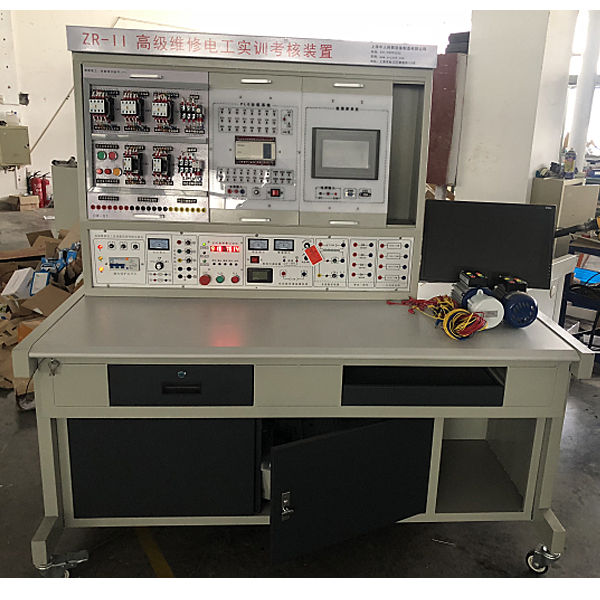

高级维修电工实训装置

高级维修电工实训装置,直线DC调节速度控制实训装置

一、基础简介
高级维修电工及技能培训考核实训装置是按照劳动和社会保障部颁发的“工人等级标准”和“职业技能鉴定”的要求而设计的，它适用来《初级维修电工》、《中级维修电工》和《高级维修电工》教学资料及实训指导书要求的电气控制线路，经过装置配备装备的plc可编程控制器和变频调节速度器及相应实训模型块的实训，快速掌控把握课程要求的实际应用技术和实操技能，具有针对性、实用性、科学性和先进性，它能适用中、高级维修电工考核大纲的要求，是各劳动职业技能鉴定部门、大中专院校、技校中、高级维修电工技能考核的理想设备。
二、装置特别点：
1.电气控制线路元件全部装在作为挂板的装配板上，实操便利、更换便捷，方便拓展功能或研发新实训，实操内容的选用具有典型性和实用性；
2.实操台只需三相四线的交流AC电源，即可投入使用；
3.技能培训用的控制线路和经特殊设计的小电动机,可模仿工厂中各类电气拖动系统, 并可适用维修电工的装配、调节测试、故障解析及排除的技术要求；
4.装置设定有电压（V）型和电流（A）性漏电保护器，能保证实操者的人生安全；
5.全部元件全部经过导线引到接线端子上，学生接线时只需在端子上实行接线，有利于保护元件；
6.经过走线槽实行走线，实行工序技艺布线实训。
7.具有定时兼报警记录仪，为学生实训技能的考核提供一个统一标准。
三、技术功能：
1.写入电压（V）：三相四线（或三相五线）～380V±10%  50Hz
2.作业环境：温度-10～＋40℃  相对湿度＜85%（25℃）海拔＜4000m
3.装置容量：＜1.5KVA
4.重    量：120Kg
5.外观尺寸：1600×700×1600mm
6.漏电保护动作电流（A）：≤30mA；漏电保护动作时间：≤0.1s。
7.虚拟多用表功能数值：
交流AC电压（V）测量范围档位分：10、50、250、1000
直线DC电压（V）档位分：0.25、1、2.5、10、50、250、1000
欧姆档分：x1，x10，,100，,1000，,1K，x10K，x100K
电流（A）表档位：50μa、0.5、5、50、500
BATT：1.2-3.6V，RL=12Ω
BUZZ：R×3



高级维修电工实训装置,直线DC调节速度控制实训装置

该装置应用通用的小容量晶闸管直线DC调节速度电子回路，主电子回路为一相桥式半控构造，系统应用电压（V）负反馈和电流（A）正反馈控制，并具有电流（A）截止负反馈环节和串联微分校正互联网。该装置符合国家最新《职业标准》和中华人民共和国劳动与社会保障部最新颁发的“实训设备行业标准”，适合于各类中等职业技术学校。劳动培训及技能鉴定单位的教学培训和维修电工的中/高级实操考核和技能鉴定使用。该装置需留有拓展连接口、漏电保护及专门的故障设定箱，可自备机组包括单闭环有静差直线DC调节速度控制系统，可按照教学、考核的要求随机设定故障点。

●技术功能

1、写入电压（V）：三相四线(380V±10% 50Hz)

2、作业环境温度界限：-10℃~+40℃ 相对湿度＜85%(25℃) 海拔＜4000米

3、装置容量：≤1.5kVA

二、装置的基础配备

1． DMO1电源控制屏

（1）交流AC电源：三相～380V电源(具有输出短路保护)。
（2）直线DC电源：220V /0．5A直线DC励磁电源，为直线DC发电动机提供励磁电源，带数字显露。
（3） 测量式仪表
1)交流AC电压（V）表一只：可经过其下方的波段开关变换指示三相电网写入线电压（V），精度1.0级
2)直线DC电压（V）表一只：镜面精密指针式直线DC电压（V）表(±300V，精度1.0级
3)直线DC电流（A）表一只：带镜面精密指针式直线DC电流（A）表(±2A，精度1.0级)
（4）故障设定箱：可设定不低于10个故障点。
（5）人身安全保护体系：电压（V）型漏电保护器，电流（A）型漏电保护装置，实训连接线及插座，控制屏两侧设定有一相三极220V的电源插座及三相四极380V的电源插座等。
2．DM02实训桌
实训桌为钢制双层亚光密纹喷塑构造，桌面为防水浸、防火烧、耐磨损高密度板，设两个大抽屉，用来放置工量具、放置部件及图纸文档实训指导书等。并设四个万能转向轮和四个固定调动机构，方便位移和固定。
3．DQ03-1不锈钢电动机导轨、1024光码盘测速系统及智能数字显露转动速度表

包括日本欧姆龙1024光电编码器，智能数字显露转动速度表及固定电动机的不锈钢导轨等。不锈钢导轨平整度好，无应力变形，加工精细，同心度好，互换性好，能保证电动机与电动机之间连接的同心度偏差不超过±5丝，电动机运行噪声小，实训功能数值典型，能较好适用实训要求。

4.DQ09 直线DC并励电动机

5. DQ07-1 直线DC发电动机

6. DQ26-1 电阻负载箱

7. ZR07 实训连接线

实训连接线：按照不一样实训项目的特别点，配备装备两种不一样的实训联接线，强电部分应用高可靠护套构造手枪插连接线（不存在任何触电的可能），里面应用无氧铜抽丝而成头发丝般细的多股线，达到超软目的，外包丁晴聚氯乙烯绝缘层，具有柔软、耐压高、强度大、防硬化、韧性好等优点，插头应用实芯铜质件外套铍轻铜弹片，接触安全可靠；弱电部分应用弹性铍轻铜裸露构造联接线，两种导线全部只能协作相应内孔的插座，这样大大提升了实训的安全及合理性。
