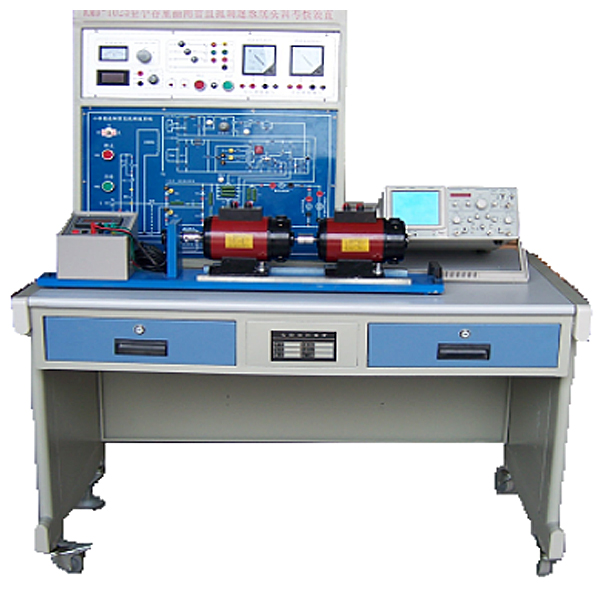

晶闸管直流调速系统实验台

●技术功能

1、写入电压（V）：三相四线(380V±10% 50Hz)

2、作业环境温度界限：-10℃~+40℃ 相对湿度＜85%(25℃) 海拔＜4000米

3、装置容量：≤1.5kVA

二、装置的基础配备

1． DMO1电源控制屏

（1）交流AC电源：三相～380V电源(具有输出短路保护)。
（2）直线DC电源：220V /0．5A直线DC励磁电源，为直线DC发电动机提供励磁电源，带数字显露。
（3） 测量式仪表
1)交流AC电压（V）表一只：可经过其下方的波段开关变换指示三相电网写入线电压（V），精度1.0级
2)直线DC电压（V）表一只：镜面精密指针式直线DC电压（V）表(±300V，精度1.0级
3)直线DC电流（A）表一只：带镜面精密指针式直线DC电流（A）表(±2A，精度1.0级)
（4）故障设定箱：可设定不低于10个故障点。
（5）人身安全保护体系：电压（V）型漏电保护器，电流（A）型漏电保护装置，实训连接线及插座，控制屏两侧设定有一相三极220V的电源插座及三相四极380V的电源插座等。
2．DM02实训桌
实训桌为钢制双层亚光密纹喷塑构造，桌面为防水浸、防火烧、耐磨损高密度板，设两个大抽屉，用来放置工量具、放置部件及图纸文档实训指导书等。并设四个万能转向轮和四个固定调动机构，方便位移和固定。
3．DQ03-1不锈钢电动机导轨、1024光码盘测速系统及智能数字显露转动速度表

包括日本欧姆龙1024光电编码器，智能数字显露转动速度表及固定电动机的不锈钢导轨等。不锈钢导轨平整度好，无应力变形，加工精细，同心度好，互换性好，能保证电动机与电动机之间连接的同心度偏差不超过±5丝，电动机运行噪声小，实训功能数值典型，能较好适用实训要求。

4.DQ09 直线DC并励电动机

5. DQ07-1 直线DC发电动机

6. DQ26-1 电阻负载箱

7. ZR07 实训连接线

实训连接线：按照不一样实训项目的特别点，配备装备两种不一样的实训联接线，强电部分应用高可靠护套构造手枪插连接线（不存在任何触电的可能），里面应用无氧铜抽丝而成头发丝般细的多股线，达到超软目的，外包丁晴聚氯乙烯绝缘层，具有柔软、耐压高、强度大、防硬化、韧性好等优点，插头应用实芯铜质件外套铍轻铜弹片，接触安全可靠；弱电部分应用弹性铍轻铜裸露构造联接线，两种导线全部只能协作相应内孔的插座，这样大大提升了实训的安全及合理性。
三 、技术功能
1、写入电源：三相四线(380V+_1 0％50Hz)
2、交流AC电源：一相AC220V 50Hz
3、整流输出电压（V）：DC 180V
4、最大输出电流（A）：DC2A
5、励磁电压（V）：DC180V
6、调节速度界限：D=10
7、静差率 S小于或等于10%
8、作业环境温度界限-10℃至+40℃ 相对湿度小于85%（25℃）海拔小于4000米
9、装置容量小于或等于1.5KVA
四、本装置可完成的实训项目
1．熟悉单结晶体管原理和使用
2．单结晶体管触发电子回路的调节测试与测量
3．单闭环有静差直线DC调节速度控制系统实操实训
4．单闭环有静差直线DC调节速度控制系统功能数值的测量
5．单闭环有静差直线DC调节速度控制系统故障的检修

晶闸管直线DC调节速度系统实训台,网孔型维修电工实训装置

一、基础简介

该装置主要采用实训桌、网孔板、实训元件（也可自购）构成。学生按照实训线路实行元件的合理布置，装配、接线全部由学生自行完成，接近工业现场。能完成机床线路，电动机控制线路，照明配电的模仿实操、装配调节测试的综合实训，实训学生动手能力和实操技能。实训项目可自行确定，按照所选的项目选用相应的元件。该装置也可作为电工考工的考核设备。

二、特别点

1、电气控制线路元件全部装在网孔板上，实操便利、更换便捷、易拓展功能或研发新的实训项目（增购元件即可多加相应实训项目）。

2、实操台只需三相四线的交流AC电源即可投入使用，占地面积小、节约实训用房、减少基建投资、经济效益显著。

3、实训台配备装备两组相互单独的电源，互不干扰，即可以两个学生同时实行实训。一组实行照明电子回路实训，一组实行电拖实训

4、设定有电压（V）型漏电保护器和电流（A）型漏电保护器，能保证实操者安全，电源输出均有监视及短路保护等功能，使用安全可靠。

三、技术功能

1、写入电源：三相四线制～380V±10%  50Hz

2、温度：-5℃～+40℃，相对湿度＜85%（25℃）

3、装置容量：＜1.5KVA

4、外观尺寸：约1600mm×750mm×1690mm

四、实训台配备

1、共同共用部有：设定有电压（V）型漏电和电流（A）型漏电保护，外部电源写入有指示灯指示，设定有急停按钮，遇紧急现象按下按钮切断实训台总电源。

2、每组提供线电压（V）380V或相电压（V）220V两种电源，一相电源插座、线电压（V）写入指示表。

3、每组提供3V、6V、9V、12V、18V、24V、36V低压交流AC电源。
