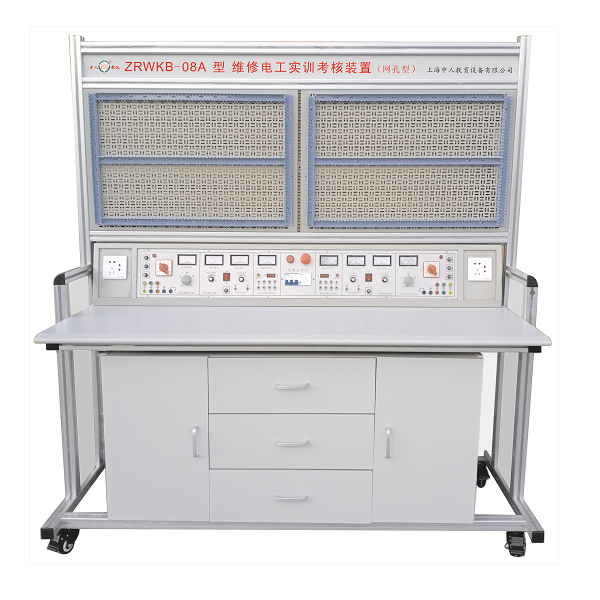

网孔型维修电工实训装置

该装置主要采用实训桌、网孔板、实训元件（也可自购）构成。学生按照实训线路实行元件的合理布置，装配、接线全部由学生自行完成，接近工业现场。能完成机床线路，电动机控制线路，照明配电的模仿实操、装配调节测试的综合实训，实训学生动手能力和实操技能。实训项目可自行确定，按照所选的项目选用相应的元件。该装置也可作为电工考工的考核设备。

二、特别点

1、电气控制线路元件全部装在网孔板上，实操便利、更换便捷、易拓展功能或研发新的实训项目（增购元件即可多加相应实训项目）。

2、实操台只需三相四线的交流AC电源即可投入使用，占地面积小、节约实训用房、减少基建投资、经济效益显著。

3、实训台配备装备两组相互单独的电源，互不干扰，即可以两个学生同时实行实训。一组实行照明电子回路实训，一组实行电拖实训

4、设定有电压（V）型漏电保护器和电流（A）型漏电保护器，能保证实操者安全，电源输出均有监视及短路保护等功能，使用安全可靠。

三、技术功能

1、写入电源：三相四线制～380V±10%  50Hz

2、温度：-5℃～+40℃，相对湿度＜85%（25℃）

3、装置容量：＜1.5KVA

4、外观尺寸：约1600mm×750mm×1690mm

四、实训台配备

1、共同共用部有：设定有电压（V）型漏电和电流（A）型漏电保护，外部电源写入有指示灯指示，设定有急停按钮，遇紧急现象按下按钮切断实训台总电源。

2、每组提供线电压（V）380V或相电压（V）220V两种电源，一相电源插座、线电压（V）写入指示表。

3、每组提供3V、6V、9V、12V、18V、24V、36V低压交流AC电源。

4、每组提供一路恒流稳压电源，电压（V）0-30V，最大电流（A）3A，内置式继电器自动换档，多圈电位器连续调动，有数字表指示电流（A）电压（V）值。

5、实训桌为铝型材框体结构构造，桌面为防火烧、防水浸、耐磨损高密度板，构造坚固，造型美观大方，下部有元件储物储物柜，带万能转向轮。

6、维修电工电子电动机与职业资格培训考评拟真系统

本系统为apk的格式，可在PC端使用，也可在位移端使用，本系统即可手动设定故障也能自动设定故障，本系统经过电子回路图中绿色的框选用手动设定故障点（最多可以设定39个故障点），也可以经过系统自动实行随机1个故障点设定，随机两个故障点设定，随机三个故障点设定，随机四个故障点设定，随机五个故障点设定，本系统内有工量具箱，元件库，放大镜，电子回路图等功能，可经过工量具箱可选用万用表实行检验测试，经过元件库选用合适的元件，经过放大镜可以清楚的理解各个元件及电子回路。本系统经过电动机星三角启动控制电子回路故障的设定，并经过种种排查，让学生理解电动机星三角启动控制电子回路的作业原理及电子回路构造。

7、虚拟频谱仪、逻辑解析仪、示波器、三用表拟真系统：

本系统为apk的格式，可在PC端使用，也可在位移端使用，本系统的功能有：电阻的测量、交流AC电压（V）的测量（测量变压器，若变压器测量烧坏多用表时，冒黑烟提醒并可以重置多用表）、晶体管的极性判别、直线DC电压（V）测量（通电流（A）表档时灯光亮）、直线DC电流（A）的测量、以及电容好坏的判别。本系统可随意拖动红色与黑色笔头，2个笔头拖拽至被测物体上定位时显露红圈，如未定位准确无红圈显露，可以在实行错误实操的时（如所选测量范围错误、所测数值错误等等），仪表指针将无反应、提醒错误重新测量等，本多用表可选用交流AC电压（V）档，直线DC电压（V）档，电阻档，电流（A）档，电阻调0，并而且可放大显露数值，可清楚观看所测数值大小。学生可以经过本系统学习掌控把握多用表的正确使用方法。

网孔型维修电工实训装置,中央空调教学考核实训装置

一、产品基础简介：

ZRLR-13型中央空调装置适合高等职业院校、中等职业学校及本科院校的机电设备装配与维修、机电技术应用、电气运行与控制、电气技术应用、电动机与电器、制冷和空调设备运用与维修等专业的《制冷空调机器设备》、《制冷空调装置的装配实操与维修》、《制冷空调自动化及机电一体化》、《空气调动技术与运用》等课程的教学与实训。

中央空调系统实训平台 是按照目前国内建筑电气，楼宇智能化精心设计的综合实训装置，本装置集合当前安防领域的先进技术，从教学实训的要求的角度出发，以工程化的设计理念完整的完成了中央空调全空气调动系统的作业过程。

综合性；应用国内先进的二次回风系统，在同一台实训台上完整的完成不一样制冷系统工况

二、特别点

1、工程化：整套控制系统大部分应用工业现场实际应用部件，

     开放性：装置应用透明化，开放性设计，学生能够清晰的理解整个系统作业原理

     安全保护：装置设定有强电漏电系统装置

2、实用性强：控制器应用一台三菱plc FX3U－48M及相关继电器、控制开关、指示灯、标准通信连接口可编程控制器，上位机系统就地实时显露系统运行状态及数值。

3、直观性强：实训装置直观展示了中央空调的系统构造、作业原理，可清楚的看到制冷循环系统构造及主要部件的实物，系统还配备有系统完整流程图、交流AC电压（V）表、交流AC电流（A）表、真空压力表、信号指示灯使整个系统的就地实时作业状态一目了然；方便教学演示讲解及学生对课本知识的理解掌控把握。--管路中设定有视液镜可查看制冷剂状态；高压管路为红色部分，低压管路为蓝色部分。

4、综合性强：整套实训装置集制冷系统、电气控制系统、故障模仿系统于一体，适用对实训的要求。

5、中央空调制冷、制热循环输送管路：用最新型色铝塑管以及铜件连接,并标有明显的走向标识。输送管路经电磁阀、风机盘管输送给模仿房间或模仿风管、按照所需调动风速开关或风量。

6、带电脑串行连接口,构成智能化测试装置：系统的控制系统应用全汉化菜单式实操。测温器是高精度的热电锅,自A/D摸数变换器变换成数字信号,经Rs232电脑连接口输出,在电脑安置相关程序之后,屏上清楚记录、采样、经过打印机输出实行理论解析。

7、单片机、plc可编程设计与控制虚拟拟真系统：

本系统基于unity3d研发，内置实训步骤、实训指导书、电子回路图、结合套件清单、连接线路、接通电源、电子回路图、场景重置、返回等按钮，在连线及代码正确后，可以经过启动/停止、正向动作、反向动作按钮实操三维（3D）机床模型动作，在连接线路状态下，三维（3D）机床模型可实行放大/缩小、平移。

1.继电器控制：阅读实训指导书，并进入实训，经过认识阅读电子回路图，选用结合套件清单中的继电器、热继电器、开关等元件以拖拽的形式布置至电器储物柜中，限位器放置于三维（3D）机床模型上，可选用盖盖子，部分元件名称可重命名，然后点击连接线路按钮，将端子对端子实行连线，将机床电子回路连接成功后，选用接通电源，实行实操，若结合套件或线路连接错误将弹出提醒错误框，可随时实行场景重置。

2.PLC控制：实训同继电器控制，多加PLC控制功能，在连线完成后，经过PLC编码按钮，进入程序语言编写界面，编写正向与反向2条程序，共有12个梯形图符文号，编写完成后，选用提供并上交实行程序检验。检验成功后，接通电源实行实操，结合套件、线路连接、代码错误将弹出提醒错误框，可随时实行场景重置。
