电动车驱动示教实验台

电动车驱动示教实训台,电子产品设计与制作实训装置

一．产品简介

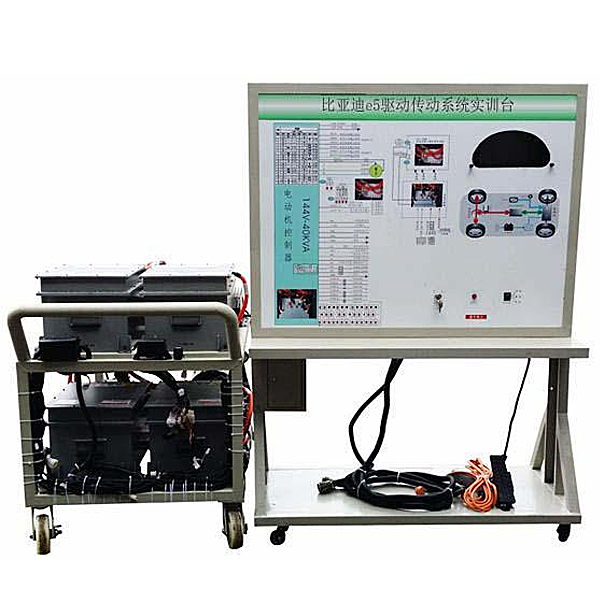

选用原装纯电动轿车高压电控总成和永磁同步电动机；原装配套变速箱和传动轴；高压动力线和低压控制线与动力电池和管理系统实训台对接，实训台保留原车功能；真实展示纯电动轿车电驱动传动系统核心零部件之间的连接控制关系、装配位置和运行工况，以及高压系统安全注意事项，培养学生对纯电动轿车电驱动传动系统故障解析和处置整理能力。
适用来各类型院校新能源纯电动汽车驱动传动系统课程教学和维修维护实训。
二.功能特别点
1.各主要部件装配在实训平台上，保留原车电气连接方式，断电后可便利拆卸装配，实训拆卸装配线束与电器，掌控把握高压系统零部件拆卸装配和安全保护要点。
2.动力高压配电箱上盖应用透明5mm有机玻璃改装，清晰查看理解控制原理和内部控制元件。
3.驱动传动系统实训台高压电源由动力电池和管理系统实训台提供，与动力电池和管理系统实训台连体作业，配套连接电缆线，保留原车连接方式。
4.教学板完整显露电驱动系统作业原理图，装配检验测试端子，可直接在面板上检验测试系统电子回路元件的电信号，如电阻、电压（V）、电流（A）、频率、波动线信号等。
面板应用耐创击、耐污染、防火烧、防潮的**铝塑板，表面经特殊工序技艺喷涂底漆处置整理；面板打印有永不褪色的彩色电子回路图等；
5.传动轴输出端装配原车限制动作器，模仿车辆负载系统，经过调节两端负载大小，真实展示电驱动传动系统不一样工况下（启动、加快速度、匀速、减慢速度、停车、爬坡等）电流（A）和电压（V）等数值改变规律。




电动车驱动示教实训台,电子产品设计与制作实训装置

一、设备基础简介

本实训台适用来高职高专及**技师的实训、实训要求。适用的专业有电气类、电子类、机械类、机电类及一般工程类专业的<模仿电子技术>、<数字电子技术>、<电工基础>、<电工原理>、<电子回路与磁路>、<电工学>、<电力电子技术>等课程和非电类专业的《电工与电子技术》中模仿与数字电子回路模型块的数学与实训实训，还可以适用电子实训；电子元件识别与检验测试、电子回路板焊接、电子产品装配、电子产品调节测试、PCB板图的设计等实训项目。

电工电子创新实训模型块由有机塑料盒及PCB板包括，而且包括多个结合模型块，为学生提供了一个实行综合应用、创新实训，可充分发挥学生潜能的完全开放的平台。

二、设备技术功能数值参考规格

（1）作业电源：两相三线 AC 220V±10%  50Hz

（2）温度：－10～40℃；环境湿度：≤90%（25℃）

（3）外观尺寸：长×宽×高=1600×850×1920mm

（3）整机功耗：≤700V.A

（5）安全保障功能：具有接地保护、漏电保护功能，安全性符合相关的国标标准。应用高绝缘的安全型插座及带绝缘护套的高强度安全型实训导线。

三、设备功能特别点

1、由检验书本知识，转向综合应用书本知识，实训、实训安排以培养能力为主导，以技术应用为目标，接近生产实际。

2、由学生单独自主去搭建实训、实训电子回路，各种模型块精心配备，有多个应用结合部件，模型块应用透明有机盒，兼作实物示教，一举多得。电工电子单元模型块共有156个，其中不仅包括实训指导书项目所需的单元，还为学生可能实行的创新与探索，配备了较齐全的单元。

3、装置提供了齐全的各种电源及信号源，以及各种仪表，为学生提供了一个完全开放的，可充分发挥创新潜能的平台，在此平台上，可以做电工电子产品线路的装配调节测试和排故，还可做技能竞赛、课程设计、毕业设计和科技研发；而而且模型块维修便利，可放手让学生实操、试验，无后顾之忧。
