汽车灯光系统实训装置
汽车灯光系统实训装置,太阳能光热转换系统实训装置该设备采用 汽车外部灯光系统实物为基础，充分展示汽车外部灯光系统的组成结构和工作过程。适用于学校对汽车灯光系统理论和维修实训的教学需要。
董
汽车灯光系统实训装置,太阳能光热变换系统实训装置

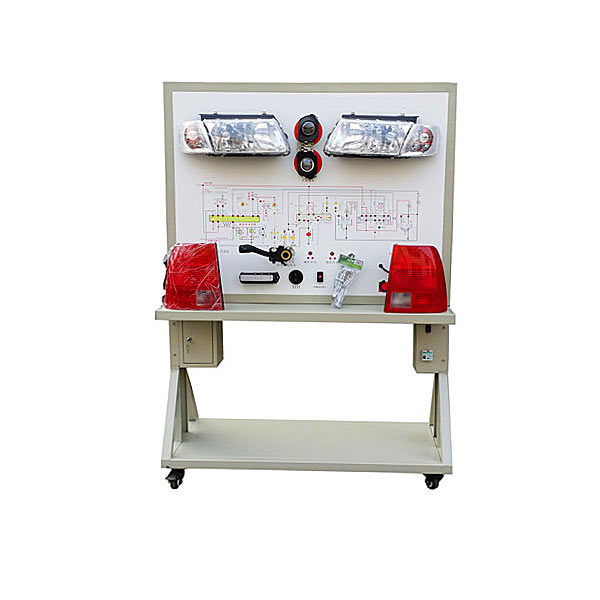

一、产品简介
该设备应用 汽车外部灯光系统实物为基础，充分展示汽车外部灯光系统的构成构造和作业过程。
适用来学校对汽车灯光系统理论和维修实训的教学需要。
二、功能特别点
1.真实可运行的汽车外部灯光系统，充分展示汽车外部灯光系统的构成构造。
操纵各种灯光开关，可真实演示汽车外部灯光系统的作业过程。
2.示教板面板应用耐创击、耐污染、防火烧、防潮的**铝塑板，表面经特殊工序技艺喷涂底漆处置整理；学校学生可直观对照电子回路图和实物，认知和解析汽车灯光系统的作业原理。
3.示教板面板上装配备有检验测试端子，可直接在面板上检验测试汽车外部灯光系统各电子回路元件的电信号，如电阻、电压（V）、电流（A）、频率信号等。
4.示教板面板部分应用1.5mm冷板冲压成形构造，外观美观；底架部分应用钢构造焊接，表面应用喷涂工序技艺处置整理，带自锁脚轮装置，示教板底座上配备有40cm左右的桌面，便利放置图纸文档实训指导书、轻型检验测试仪表器具等。
5.示教板作业应用普通220V交流AC电源，经内部电子回路变压整流变换成12V直线DC电源，无需蓄电池，减少充电的麻烦，12V直线DC电源有防短路功能。
汽车灯光系统实训装置,太阳能光热变换系统实训装置
一、系统构成
本平台包括光伏单元、水循环控制系统、实训系统等三个部分。光伏热泵系统，是一种综合运用光能的创新系统。应用网孔面板构造，模型块化功能设计，其具备同时产生电能和热能的能力，电能输出至实训控制系统，热能输出至储热水箱，热能输出的过程中，循环介质密封在循环管路中，经过水箱内的换热器与水实行换热，不污染水。系统作业过程中，触摸屏可就地实时读取运行功能数值和实行相关实操控制。
热泵循环系统的加入降低了光伏结合套件温度，也大大提升了光能的运用率。
二、系统功能数值
1）光伏结合套件：峰值功率(Pmax)：100 W；峰值电压（V）(Vmp)：18.17V；开路电压（V）(Voc)：21.6 V；峰值电流（A）(Imp)：5.51 A；短路电流（A）(Isc)：6.06 A，冷面：应用水循环散热，启停可控。
2）保温水箱：容积30L有盘管(水箱容量可按照系统匹配，为保证实训效果，建议选取小容量水箱)；内胆材料食品级不锈钢；2路循环进出水口，温度检验测试口和排气口。
3）模仿光源：500W 卤钨灯，由紫光蜗杆减慢速度机摆动，模仿太阳升起至日落动作，动作角度110±5°
4）模仿光源拖动电动机：电源AC220V±10%、50HZ；规格限定输出功率90W、规格限定转动速度1350rpm
5）跟踪传感器：应用四象限高精度光敏传感器，6 路模仿量输出，输出电压（V）0-5V；跟踪传感器探头应用无色透明外壳，便利学生查看学习掌控把握。
6）能跟踪系统：应用双轴二维跟踪方式，水平270±5°，俯仰75±5°，精度±0.5°；DC24V 直线DC同步电动机驱动，规格限定转动速度10rpm；
7）光照及温湿度传感器模型块：光照度0-20K(LUX)、精度1%，温度-40-80℃、精度±0.5℃，湿度0-99.9%RH、精度±3%RH，隔离RS485 信号输出
8）系统辅助电源：明纬DC24V/3A×2；明纬DC5V/2A×2
9）跟踪控制单元：手动/自动模仿光源动作与光伏跟踪应用西门子S7-200-CPU226 主控模型块；跟踪传感器模仿量写入应用2 块西门子S7-200-EM231 模仿量拓展模型块
一、产品简介
该设备应用 汽车外部灯光系统实物为基础，充分展示汽车外部灯光系统的构成构造和作业过程。
适用来学校对汽车灯光系统理论和维修实训的教学需要。
二、功能特别点
1.真实可运行的汽车外部灯光系统，充分展示汽车外部灯光系统的构成构造。
操纵各种灯光开关，可真实演示汽车外部灯光系统的作业过程。
2.示教板面板应用耐创击、耐污染、防火烧、防潮的**铝塑板，表面经特殊工序技艺喷涂底漆处置整理；学校学生可直观对照电子回路图和实物，认知和解析汽车灯光系统的作业原理。
3.示教板面板上装配备有检验测试端子，可直接在面板上检验测试汽车外部灯光系统各电子回路元件的电信号，如电阻、电压（V）、电流（A）、频率信号等。
4.示教板面板部分应用1.5mm冷板冲压成形构造，外观美观；底架部分应用钢构造焊接，表面应用喷涂工序技艺处置整理，带自锁脚轮装置，示教板底座上配备有40cm左右的桌面，便利放置图纸文档实训指导书、轻型检验测试仪表器具等。
5.示教板作业应用普通220V交流AC电源，经内部电子回路变压整流变换成12V直线DC电源，无需蓄电池，减少充电的麻烦，12V直线DC电源有防短路功能。
汽车灯光系统实训装置,太阳能光热变换系统实训装置
一、系统构成
本平台包括光伏单元、水循环控制系统、实训系统等三个部分。光伏热泵系统，是一种综合运用光能的创新系统。应用网孔面板构造，模型块化功能设计，其具备同时产生电能和热能的能力，电能输出至实训控制系统，热能输出至储热水箱，热能输出的过程中，循环介质密封在循环管路中，经过水箱内的换热器与水实行换热，不污染水。系统作业过程中，触摸屏可就地实时读取运行功能数值和实行相关实操控制。
热泵循环系统的加入降低了光伏结合套件温度，也大大提升了光能的运用率。
二、系统功能数值
1）光伏结合套件：峰值功率(Pmax)：100 W；峰值电压（V）(Vmp)：18.17V；开路电压（V）(Voc)：21.6 V；峰值电流（A）(Imp)：5.51 A；短路电流（A）(Isc)：6.06 A，冷面：应用水循环散热，启停可控。
2）保温水箱：容积30L有盘管(水箱容量可按照系统匹配，为保证实训效果，建议选取小容量水箱)；内胆材料食品级不锈钢；2路循环进出水口，温度检验测试口和排气口。
3）模仿光源：500W 卤钨灯，由紫光蜗杆减慢速度机摆动，模仿太阳升起至日落动作，动作角度110±5°
4）模仿光源拖动电动机：电源AC220V±10%、50HZ；规格限定输出功率90W、规格限定转动速度1350rpm
5）跟踪传感器：应用四象限高精度光敏传感器，6 路模仿量输出，输出电压（V）0-5V；跟踪传感器探头应用无色透明外壳，便利学生查看学习掌控把握。
6）能跟踪系统：应用双轴二维跟踪方式，水平270±5°，俯仰75±5°，精度±0.5°；DC24V 直线DC同步电动机驱动，规格限定转动速度10rpm；
7）光照及温湿度传感器模型块：光照度0-20K(LUX)、精度1%，温度-40-80℃、精度±0.5℃，湿度0-99.9%RH、精度±3%RH，隔离RS485 信号输出
8）系统辅助电源：明纬DC24V/3A×2；明纬DC5V/2A×2
9）跟踪控制单元：手动/自动模仿光源动作与光伏跟踪应用西门子S7-200-CPU226 主控模型块；跟踪传感器模仿量写入应用2 块西门子S7-200-EM231 模仿量拓展模型块
