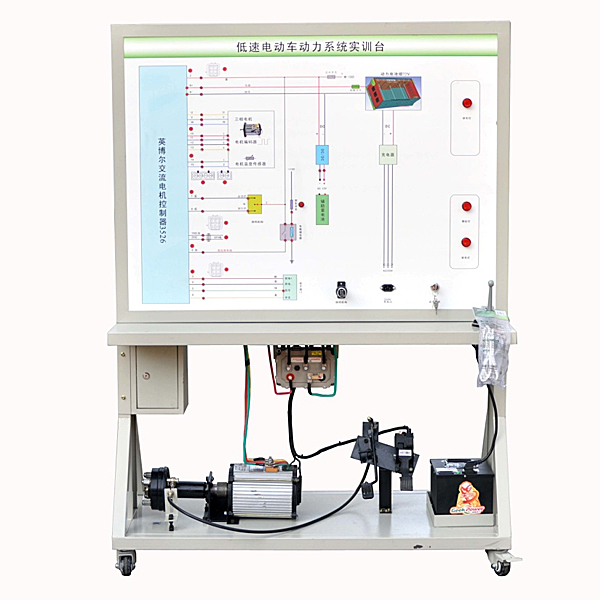

电动车电机示教实验装置

电动车电动机示教实训装置,电子产品制作实操实训台

一、产品构成
主要采用汽车交流AC永磁电动机、电动机控制器、档位开关、加快速度踏板、点火开关、电源及故障设定系统构成。
二、产品功能
1.汽车交流AC永磁电动机及控制器的认知；
2.汽车交流AC永磁电动机及控制器的构造及原理；
3.驾驶员的意图与永磁电动机运行之间的体现；
4.常见故障的设定及考核；
5.配备装备完整的实训说明书。
三、产品规格
1、外观尺寸1240×600×1700mm；
2、电源：220VAC/50Hz；
3、电动机规格限定功率：4kw；
4、电动机规格限定转动速度：3000rpm；
5、电动机作业电压（V）：72VDC；
6、箱体上部整体成型，表面经过防锈处置整理、喷漆；下部应用40*40方管焊接成形；
7、应用UV平面板喷绘面板，厚度不小于4mm,彩色电子回路图，不退色、耐磨损损；




电动车电动机示教实训装置,电子产品制作实操实训台

一、产品基础简介：

本装置是高度拟真的电子焊接装配实操台，适用学生电子制作、电子设计大赛、课程设计、毕业设计、创新实践活动等综合性、设计性、创新性的实训要求。可培养学生的实践能力和创新能力。适合技术学校、职业培训学校、职教中心、鉴定站／所等电子类专业《电子工序技艺》相关课程的教学实训和鉴定考核。

二、技术功能

1、写入电源：三相四线380V±10％50Hz

2、作业环境：温度-10℃～+40℃相对湿度<85％(25℃)

3、装置容量：<200VA

4、外观尺寸：1.6m×0.75m×2m。

三、实训装置

1、实训台

实训台主要采用实训桌、实训面板、钢木框体结构、顶部框体结构等构成。

（1）备配备有一个工量具储物柜，可放置实训套件、工量具和图纸文档实训指导书等；台面上铺有绿色防静电桌垫；另外还设定有四个带刹车的万能转向轮，方便位移和固定。

（2）有一块实训面板，提供AC220V电源插座连接口和固定直线DC电源，其中直线DC电源电压（V）分别为±12V、±5V，每路均有短路、过渡保护和自动恢复功率。

（3）钢木框体结构为双层构造。**层用来挂放元件盒（焊接工序用）或实训箱式挂式模块件（调节测试工序用）。第二层设定有四个PVC夹板，可用来夹放相关实训图纸文档实训指导书。

（4）顶部框体结构上设定有电风扇和30W日光灯（照明设备）一个。
