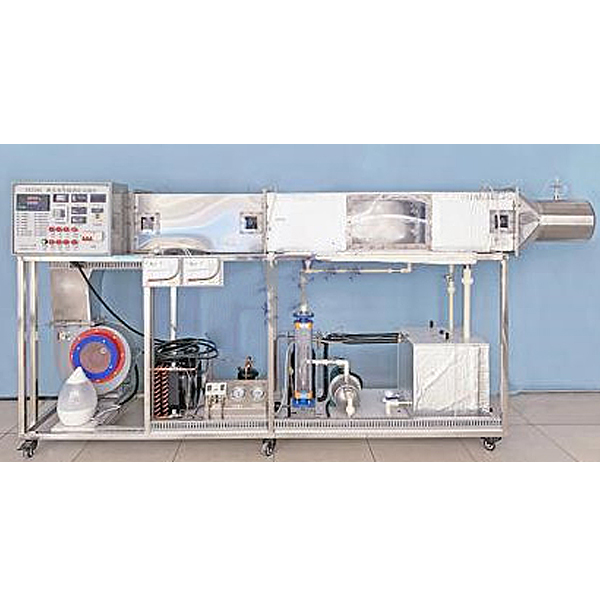

淋水室性能实验台

淋水室功能实训台,电子技能与生产工序技艺流水线创新实训装置

实训目的：
对加湿后的空气状态功能数值实行测量解析。经过在淋水室中对新风喷不一样温度的水，可完成空气的加热、冷却、加湿和减湿等多种空气处置整理过程，并可计量水量和水的温度，具有能完成多种空气处置整理过程和净化空气的能力。
主要配备：
淋水室、水加热器、空气加热器、风机、水泵、水流量计、空气流量检验测试、挡水板、喷淋喷嘴、控制、电子调温电加热器、测量装置及干湿球温度传感器。不锈钢台架及控制储物柜等。
技术功能数值：
1、写入电源：一相AC220V±10% 50Hz，功率3.0KW。
2、冷凝器，换热面积3.0m2。翅片管式蒸发器为铜管串铝片。
3、水箱，容积60L，加热功率1.5KW。
4、风道断面：250×250mm；喷水室尺寸：400×400×1000mm, 孔板直径190mm。
5、不锈钢水泵功能数值：型号WG25，电压（V）220V,流量：22L/min ，扬程：25m，功率：250W。
6、三挡调节速度风机功能数值：电压（V）220V,风量300m3/h，风压300 Pa，功率0.5KW。
7、压缩机组，制冷工质应用R22，功率1.5KW。蒸发压力表测量范围-0.1-2.5MPa和冷凝压力表测量范围-0.1-1.6MPa。
8、实训风道应用有机玻璃材料，分为风口段，实训段，测试段等，之间应用法兰连接，便利拆卸。
9、温度由高精度温度传感器测量，**信号写入巡检仪协作高精度数字显露表。
10、外观尺寸：2000×660×1800mm，外观为不锈钢可位移支架，带双刹车轮。
