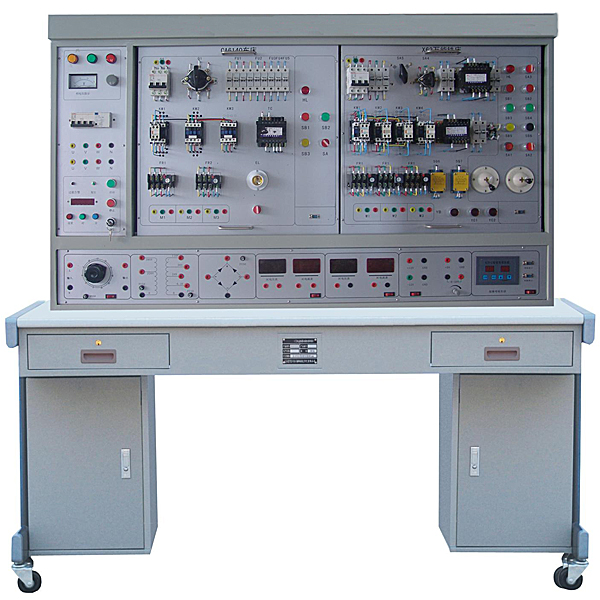

机床电路维修综合实验装置
机床电路维修综合实验装置,工业4.0制造虚实结合应用实训装置本装置是我公司为各职业技术院校的电气、自动化及相关专业、社会电工培训、各县市维修电工鉴定所（站）等单位电气控制的教学、考核而研制的实训设备。全用于课堂演示
一、基础简介
本装置是我公司为各职业技术院校的电气、自动化及相关专业、社会电工培训、各县市维修电工鉴定所（站）等单位电气控制的教学、考核而研制的实训设备。全用来课堂演示、机床电气控制原理性实操及实训实习考核。装置经过便利地更换箱式挂式模块件可分别考核七种机床电子回路，运用率高、减少资金投入，每个箱式挂式模块件设定单独的故障设定盒，实操便利。由于设备均应用工业上通用的电器，因而可作为电工类职业培训的考核设备。经过本设定的培训能提升学生动手能力和故障排除技能，并克服以往在实际设备上实行教学费用高而且难以达到教学目的的弱点。
二、适用界限
经过更换箱式挂式模块件能完成以下七种机床电子回路的实训考核：
1、Z35型摇臂钻床电气技能实训考核
2、M7120型平面磨床电子回路技能实训考核
3、Z3050摇臂钻床电子回路技能实训考核
4、CA6140普通车床电子回路技能实训考核
5、M1432磨床电子回路技能实训考核
6、X62W**铣床电子回路技能实训考核
7、T68镗床电子回路技能实训考核
每个电子回路均设定有16个故障点，经过箱式挂式模块件上的故障设定盒随机设计故障点。
三、特别点
1、一台装置能完成七种机床电子回路的实训考核，经济效益显著。
2、设定有电压（V）型和电流（A）型保护器，能保证实操者人身安全，还设定有实训管理器，可设定实训时间，定时报警而且切断电源。为学生的考核提供一个统一的标准。
3、设定有单片机和全程监控三相输出作业电源相间、线间过载或短路，一旦发生即切断电源而且警报，故障排除按下复位按钮后才能重新启动电源，保证设备安全。
机床电子回路维修综合实训装置,工业4.0制造虚实集合应用实训装置
1、系统简介
该系统是一款三维（3D）智能制造虚拟拟真系统，基于海量元素模型，以拖拽方式快速搭建拟真工程。虚拟设备与真实设备具有相同特性，以实际的plc程序、机器人程序、机床数控程序等驱动虚拟设备运行，在虚拟场景中完成整个工程的调节测试与检验。经过力学物理引擎、达到实际的运行效果。
系统包括了PLC拟真、机器人拟真、智能工厂拟真等功能。提供用户自主建模与自主布置功能，并开放底层连接口，支持用户二次研发。是一套工业4.0自动化的综合设计拟真检验平台，并提供了丰富的教学资源。
工业领域应用，在生产线设计的初级概念阶段就可以对整个系统实行完整的解析，包括虚拟调节测试、节拍检验、风险评估，方案改进，降低项目技术风险。教育领域应用，经过对象虚拟化，解决了工程实训成本高，场景少的问题。可用来大学生竞赛，开放性实训，毕业设计等。
推荐硬件系统配备
为了保证系统流畅地使用，计算机系统的配备要求：
实操系统：Windows 7 SP1 及以上版本
系统类型：64位实操系统
处置整理器(CPU)：≥2.5Ghz（如果使用VR眼镜，≥3.2Ghz）
内部存储：≥8GB
硬盘：≥5GB
显存： ≥1GB（使用VR眼镜，显存 ≥6GB，如GTX1070）
.Net框体结构版本：V4.6.2及以上版本
系统特色功能
1.工业4.0系统虚拟包括
含有自主研发模型、自动布置、电气连接设计、编程、虚拟调节测试，整个系统包括过程。
2.多品牌PLC虚实集合拟真
支持各种主流品牌PLC的半实物拟真（虚实集合）、全虚拟拟真。
3.多品牌机器人虚实集合拟真
支持各种主流品牌工业机器人的半实物拟真（虚实集合）、全虚拟拟真。
