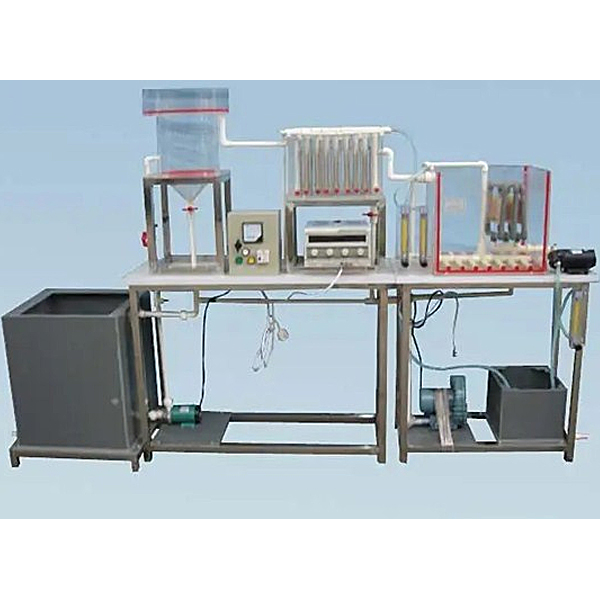

渗漏液反应实验装置

渗漏液反应实训装置,PLC变频器触摸屏实训装置

一、实训目的：
渗漏液厌氧生物处置整理技术不仅用来有机污泥、高浓度有机废水，而而且还能够处置整理低浓度污水，与好氧生物处置整理技术相对比，厌氧生物处置整理具有有机物负荷高、污泥产量低、能耗低等一系列明显的优点。升流式厌氧污泥床(UASB)是厌氧生物处置整理的一种主要构筑物，它集厌氧生物反应与沉淀分离于一体，有机负荷和去除效率高，不需要搅拌设备。本模型是升流式厌氧污泥床的教学实训设备。经过本实训希望达到以下目的：
1、理解UASB渗漏液厌氧的内部构造；
2、掌控把握UASB渗漏液厌氧的启动方法，污泥的形成机理；
3、就某种污水实行动态试验，以确定工序技艺功能数值和处置整理水的水质。
二、技术功能数值参考规格及功能数值：
1、环境温度：5℃～40℃
2、处置整理水量：2～5L/h
3、设计进、出水水质界限：
进水BOD5 1000～2000mg/L 出水50～100 mg/L
进水COD 2000～4000mg/L 出水150～300 mg/L
进水SS 100～300mg/L 出水20～50 mg/L
进水pH 6～9 出水6～9
4、圆柱体直径为Φ150mm×2000mm。
5、装置外观尺寸：1300mm×450mm×2300mm
6、电源 220V一相三线制 功率800W




渗漏液反应实训装置,PLC变频器触摸屏实训装置

一、主要特别点：
1、模型块化设计，主机模型块中，全部写入输出端口全部经过导线连接到实训板上，各实训模型块全部有单独的写入、输出、共同共用端。用户可便利拓展自己的模型块。
2、直线DC电动机和继电器、传感器使用实物产品，提升了实训的真实性和实用性。
3、配备装备MCGS工控组态系统，可直观地实行plc的基础指令练习、多个PLC实际应用的模仿实训及实物实训，全部实训均有组态棒图实行动态跟踪，实训对象形象逼真，接近工业现场的实际应用，经过本装置的实训，使学生很快就能适应现场的实际实操。
4、这里学生可以理解掌控把握变频器的构造、原理，变频器的装配与连接口端子的使用、变频器与PC机的通信、变频器与触摸屏的通信、变频器自身功能数值的设定，及变频器中电动机运行功能数值（加快速度、减慢速度、变速、力矩控制）的设定与优化。
当程序调节测试完成，可单独使用触摸屏来控制变频系统，触摸屏提供了图形方式的人机界面，可以改变变频器功能数值，控制变频器运行。
5、基于现场总线的组态监控实训教学：经过现场总线互联网，将实训装置（从站）PLC和主站PLC实行1：N通信。从站的PLC运行控制对象的程序，运用工控互联网集中监控的功能，主站PLC可以对随意台从站PLC实行就地实时监控，符合工业现场控制的要求。学生单独经过PLC完成对各种实训对象的控制，并实行组态就地实时监控（1：1通信）。

二、技术功能数值：
1、写入电源：三相四线：~220V ±10％    50Hz ，输出电源24V、2A.
2、作业环境：温度-10℃~+40℃相对湿度<85％(25℃)海拔<4000m
3、安全保护：本实训装置带有漏电保护开关，具有漏电压（V），漏电流（A）自动切断电源等功能。
4、PLC主机：应用西门子S7-smart200系列SR30写入18点、输出12点。
5、变频器主机：应用西门子V20 / 0.37KW，配备有BOP    面板。
6、触摸屏：应用昆仑通态7寸彩色触摸屏
7、180W三相异步电动机
