新型光机电一体化实训台

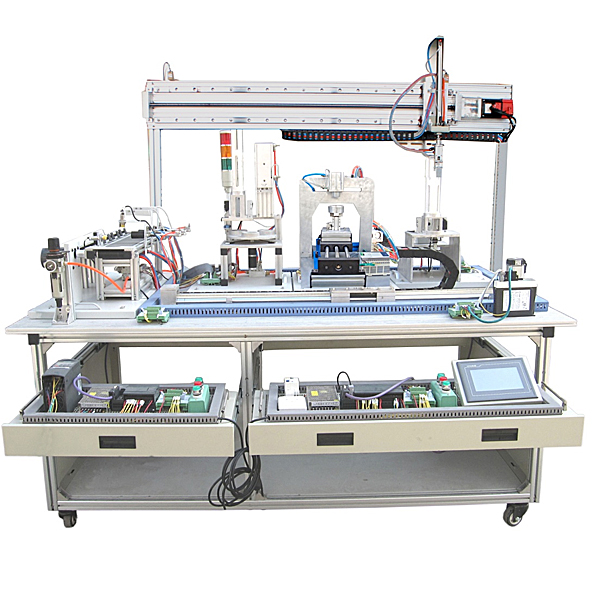

新型光机电一体化实训台,电梯门机构拆装实训台实训装置由由铝合金导轨式实训台、典型的机电一体化设备的机械部件、plc模块、变频器模块、按钮模块、电源模块、模拟生产设备实训模块、接线端子排和各种传感器
实训考核装置的包括：
实训装置由由铝制导轨式实训台、典型的机电一体化设备的机械部件、plc模型块、变频器模型块、按钮模型块、电源模型块、模仿生产设备实训模型块、接线端子排和各种传感器、计算机等构成。整体构造应用开放式和拆卸装配式，实训装置用来机械部件组装，可按照现有的机械部件组装生产设备，也可添加机械部件组装其他生产设备，使整个装置能够灵活的按教学或竞赛要求组装具有生产功能的机电一体化设备。模型块应用标准构造和抽屉式模型块放置架，互换性强；按具有生产性功能和整合学习掌控把握功能的原则确定模型块内容，使教学或竞赛时可便利的选用需要的模型块。要求具有可拓展功能，可以构成更加大型的生产模仿系统，以协作各个用户学校不一样层次，不一样专业的教学及培训要求。
技术功能数值
1. 交流AC电源：三相五线 AC 380V±10% 50 Hz；
2. 温度：-10～40 ℃；环境湿度：≤90%（25℃）；
3. 外观尺寸：长×宽×高=2000×880×1500 mm；
4. 整机功耗：≤2 kW；
5. 安全保障功能：具有接地保护、漏电保护功能，安全性符合相关的国家标准。应用高绝缘的安全型插座及带绝缘护套的高强度安全型实训导线。
光机电一体化实训考核装置的配备
|
序号 |
名称 |
主要元件或型号、规格 |
数量 |
|
1. |
实训桌 |
2000×880×840 mm |
1张 |
|
2. |
触摸屏模型块
|
7英寸 TFT真彩mcgs7062，65K色 |
1块 |
|
3. |
PLC模型块 每台只能选用一种系统 |
1、 三菱系统 主机FX3U-48MT 1台 主机FX3U-32MR 3台 主机FX3U-48MR 1台 通讯模型块FX3U-485BD 5个 模仿量拓展模型块FX0N-3A 1台 SC-09通信线 2、西门子系统 S7-200-224CN AC/DC/RLY I14/O10， AC220V供电 2台 S7-200-226CN AC/DC/RLYI24/O16 AC220V供电 1台 S7-200-224CNXP AC/DC/RLY I14/O10 AC220V供电 1台 S7-200-226CN DC/DC/DC I24/O16 DC24V供电 1台 能完成（1）互联网的硬件连接、调节测试；（2）互联网功能数值设定、调节测试；（3）基于485现场总线多台PLC的复杂互联网数值读写程序语言编写与调节测试。 |
1套 |
|
4. |
变频器模型块 每台只能选用一种系统 |
三菱变频器 E740-0.75KW 西门子变频器MM420 0.75KW |
1 |
新型光机电一体化实训台,电梯门机构拆卸装配实训台
一、 产品基础简介
本装置是按照当前真实电梯门机构的安调和维保需求而研发的一种电梯门机构实训考核的平台。适用来各职业院校、技工类学校的电梯装配与维保、楼宇自动化、机电自动化等电梯相关专业以及职业资格鉴定中心和培训考核机构。
本装置应用真实的电梯层门、层门地坎、层门机构、轿厢架、轿厢门、轿厢门地坎、轿厢门机构等器件，学生借助电梯门机构装配图在模仿井道及楼层中对这些器件实行装配与测量，使其符合规范要求，并经过轿厢架的上下动作模仿轿厢在井道中的运行，当平层时，门机构能够带动轿厢门与层门开闭，轿厢离开后，层门紧闭。--能够使学生直观地看到门机构的全部器件及整个机械动作过程，更有效地帮助学生掌控把握其作业原理。
二、 产品特别点
1、 电梯门机构实训装置应用了钢构造电梯井道平台设计，整体外观简洁明了；
2、 遵循了模型块化的设计理念，按照电梯装配工序技艺要求实行教学实训式
3、 的设计；
4、 应用真实机构器件，使学生学到的与实际应用的一致；
5、 模拟真实环境，使其装配工序技艺与实际装配一致，而且能更便利的实行其维保项目的实操；
6、 应用了电动葫芦拖动轿厢架在导轨上的动作，使演示与调节测试更加便利。
三、 技术功能数值
1、 电源写入：一相三线 AC220V 50Hz；
2、 安全保护：接地，漏电（动作电流（A）≤30mA），过压，过载，短路；
3、 整机功耗：≤0.5KW；
4、 整机重量：≤600KG；
5、 外观尺寸：2240mm×1640mm×3000mm（长×宽×高）。
