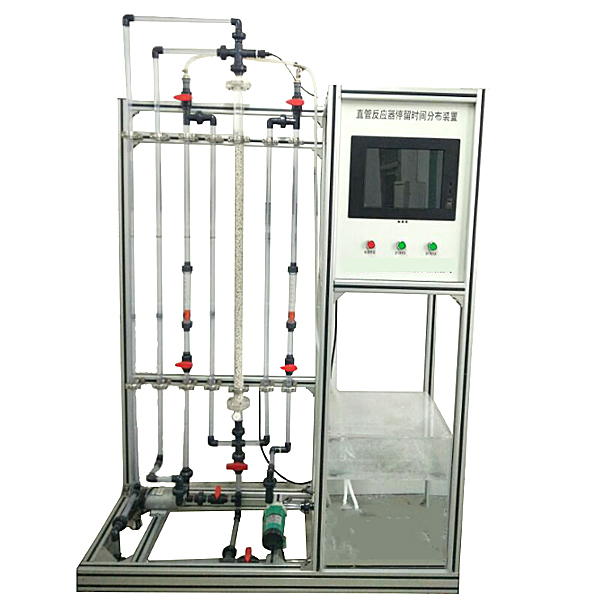

管式反应器流动特性测定实训台

管式反应器流动特性测量实训台,机床电子回路实训装置

装置功能：
1、理解连续均相管式循环反应器的返混特性。
2、经过脉冲法测管式反应器停留时间分布。
3、解析查看连续均相管式循环反应器的流动特征。
4、研究不一样循环比下的返混程度，计算模型功能数值n。
主要配备：
管式反应器、流量计、水箱、循环泵、数字显露电导率仪、阀门、管路、高品质铝制型材框体结构。
公用设施：
水：装置自带水箱，连接自来水。实训时由水箱循环泵送入系统，循环使用。
电：电压（V）AC220V，功率1.0KW，标准一相三线制。每个实训室需配备1～2个接地点（安全地及信号地）。
实训物料：自来水、KCl溶液
技术功能数值：
1、运行环境：温度0-40℃，相对湿度：≤90%RH，电源：电压（V）：220V；电流（A）：15A。
2、管式反应器：直径φ40mm，长度1300mm；填料类型及尺寸：拉西环，Ф4mm。
3、水泵：微型磁力泵，流量12L/min，扬程6m，功率30W。
4、循环泵：不锈钢增压泵，流量12L/min，扬程10m，功率90W。
5、水流量：6-60L/h和25～250L/h，液体转子流量计，查看、控制流量。
6、电导率仪：在线电导率检验测试仪，0-104




管式反应器流动特性测量实训台,机床电子回路实训装置

一、基础简介

本装置是我公司为各职业技术院校的电气、自动化及相关专业、社会电工培训、各县市维修电工鉴定所（站）等单位电气控制的教学、考核而研制的实训设备。全用来课堂演示、机床电气控制原理性实操及实训实习考核。装置经过便利地更换箱式挂式模块件可分别考核七种机床电子回路，运用率高、减少资金投入，每个箱式挂式模块件设定单独的故障设定盒，实操便利。由于设备均应用工业上通用的电器，因而可作为电工类职业培训的考核设备。经过本设定的培训能提升学生动手能力和故障排除技能，并克服以往在实际设备上实行教学费用高而且难以达到教学目的的弱点。

二、适用界限

经过更换箱式挂式模块件能完成以下七种机床电子回路的实训考核：

1、Z35型摇臂钻床电气技能实训考核

2、M7120型平面磨床电子回路技能实训考核

3、Z3050摇臂钻床电子回路技能实训考核

4、CA6140普通车床电子回路技能实训考核

5、M1432磨床电子回路技能实训考核

6、X62W万能铣床电子回路技能实训考核

7、T68镗床电子回路技能实训考核

每个电子回路均设定有16个故障点，经过箱式挂式模块件上的故障设定盒随机设计故障点。

三、特别点

1、一台装置能完成七种机床电子回路的实训考核，经济效益显著。

2、设定有电压（V）型和电流（A）型保护器，能保证实操者人身安全，还设定有实训管理器，可设定实训时间，定时报警而且切断电源。为学生的考核提供一个统一的标准。

3、设定有单片机和全程监控三相输出作业电源相间、线间过载或短路，一旦发生即切断电源而且警报，故障排除按下复位按钮后才能重新启动电源，保证设备安全。

四、技术功能

1、写入电源：三相四线～380V±10%  50Hz

2、温度：-5℃～+40℃，相对湿度＜85%（25℃）

3、装置容量：＜1.5KVA

4、外观尺寸：1500mm×750mm×1400mm
