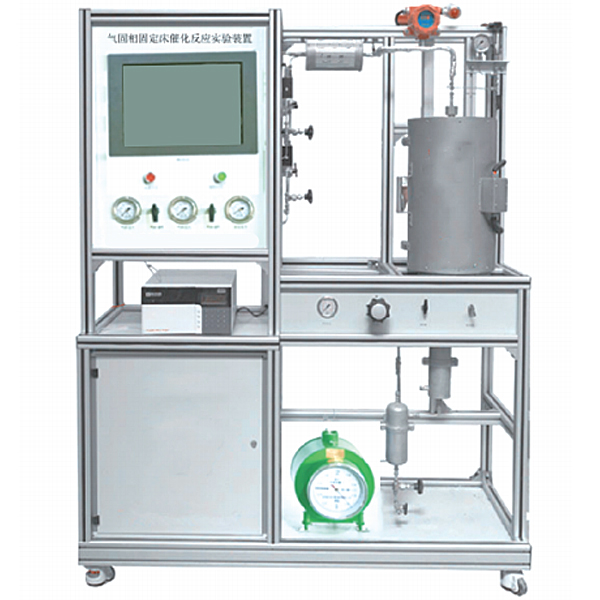

固定床反应器实训装置

固定床反应器实训装置,车床电子回路实训装置

装置功能：
1、用来固定床教学和工序技艺数值的测量。
2、科学研究催化剂评选及寿命试验。
3、可作加氢、脱氢、氧化、烃化、芳构化、氨化等有机催化反应。
4、全触摸包括化控制，高平稳数值传输，硬件加密。
主要配备：
固定床反应器、预热器、加热炉、混合器、冷凝器、气液分离器、重量流量计、湿式气体流量计、蠕动泵、压力表、温度传感器、中央处置整理器、触摸屏、高品质铝制型材框体结构。
公用设施：
水：装置需冷却水，自带和自来水管相连的连接口。
电：电压（V）AC380V，功率4.0KW，标准三相四线制。每个实训室需配备1～2个接地点（安全地及信号地）。
技术功能数值：
1、小型管式固定床反应器：φ20×550mm，316L不锈钢材料；热电偶套管，φ3mm，内插Φ1mm热电偶；催化剂装填量：5-30ml；最高使用压力，0.2MPa.
2、反应器加热炉：ф280×550mm，开启式，加热功率(三段加热)各1KW，加热形式：碳化硅炉管+金属内衬。内层为保温层，外层为网孔防护层。最高使用温度，900℃。
3、预热器：304不锈钢，内径φ10mm，长度250mm，内有防返混及防沟流装置；使用温度：室温-400℃，使用压力，常压。
4、2 路气体管路，气体重量流量控制器控制气体流量，流量规格：200ml/min，N2标定，准确度：±1%F.S。
5、加料罐:体积1000ml，材料：石英玻璃，数量1个。
6、液体混合器：50 ml，材料：316L不锈钢，数量1个。
7、产品冷凝器：316L卫生级不锈钢，Φ76×200mm（316L内盘管）。
8、气液分离器：500mL，316L卫生级不锈钢。




固定床反应器实训装置,车床电子回路实训装置

1、基础要求

普通车床电气技能实训装置（半实物）多加C6140普通车床拟真半实物模型，经过连接口把机床电气部分和机床的实物模型连接起来，将机床的各动作过程全部展现出来，更加真实，直观。

2、构造要求

1．C6140型普通车床半实物拟真模型是参照实际C6140型普通车床的功能，并按一定尺寸比例缩小的设计；

2．本套装置电气部分的实操，能完成C6140型普通车床各种动作，它包括：主轴正反转、作业台进给等动作；

3．机床电气的全部接点，在装置的面板上设定了故障排除开关；

4．经过故障设定，可以使学生能真实的理解到故障点与实际车床的联系，使学生掌控把握实际的电气线路维修保养的动手能力；

5.全部故障点设定均在控制面板后面，正面为实操面和电器元件。

3、实训项目要求

1．熟悉常用低压电器的机构、原理；

2．电子回路线路解析；

3．经过查看机床模型的动作，理解机床的实际动作；

4．经过测量找出线路中的故障点，对车床的故障排除；

5．设定故障点，作为维修电工的技能考核装置。

故障设定：

6．电源指示不亮；

7．主轴电动机M1不能启动；

8．冷却泵电动机M2不能启动；

9．控制电子回路断开；

10. 主轴电动机M1不能连续运行；

11．电源断相；

12．热继电器FR1触点断开；

13．热继电器FR2触点断开；

14．熔断器断开；
