建筑电气与智能化实践教学模拟实训装置

建筑电气与智能化实践教学模仿实训装置,直线DC调节速度控制实训台

基础简介：

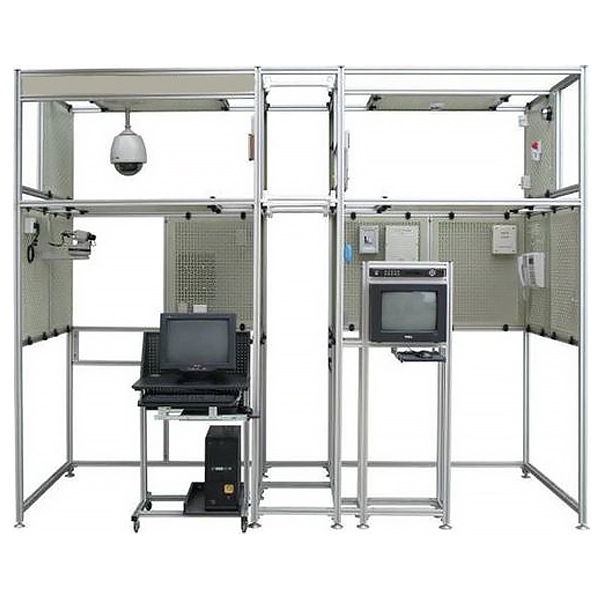

智能楼宇与电气装配实训装置是由铝制骨架和活动网孔板结合而成的两层建筑平台，分别模仿一栋建筑的首层机房、二层住户、首层楼道、二层楼道、垂直竖井和建筑周边。楼宇实训实训装置房间提供正反侧墙和顶墙的装配界限，同时还提供房间大门，可在上面装配电插锁、电磁锁、门磁和闭门器等器件，楼宇智能系统实训模型块可完成智能建筑各类系统的装配与运行，如“对讲门禁及室内安防系统”和“闭路电视监控及周边安防系统”等。
“楼宇电气装配实训系统”是由1台铝制支架和17块网孔板搭建而成的两层模仿楼宇建筑，分别模仿一栋楼宇建筑的一层机房、一层楼道、一层楼道大门、二层楼道、二层楼道窗户、二层住户、二层住户大门、二层住户窗户、垂直竖井和建筑周边。房间提供正反面侧墙和顶墙的装配界限，可在上面装配各种楼宇智能化器件；同时还提供房间大门和窗户，可在上面装配电插锁、电磁锁、门磁和窗户防盗探测器等器件，完成智能建筑各类系统的装配与运行，如“对讲门禁及室内安防系统”和“闭路电视监控及周边安防系统”等。相比于单层模仿楼层，两层模仿楼层需要考虑智能建筑的多楼层构造关系，除了能够培养学生的工程施工能力外，更能够培养其工程设计能力与工程创新能力，符合高等院校的实践教学需求。
器件的装配方式与实际工程一致，使用自攻螺丝与网孔板用膨胀固定件的协作，学生在模仿墙体的一边便可单独完成器件的固定；布线方式可选用经过线槽布明线（网孔板正面）或经过理线环布暗线（网孔板反面）。
铝制支架尺寸：3010mm×1305mm×2550mm（长×宽×高）
网孔板尺寸：750mm×600mm×35mm（长×宽×高）
建筑大楼与智能楼宇电气装配虚拟拟真系统
基于unity3d设计，用户自行按照电脑配备选用不一样的交互界面大小，可选六级画质等级。系统内模型可实行360°旋转、放大、缩小、平移。系统使用过程有小助手提醒，内容如下：
A、湿式报警系统
1、系统基础简介：湿式报警系统基础简介
2、设备认知：设定有最佳视角、设备详情（显露该设备的简介或功能数值）、练习（内置6道选用题，选用正确与错误均有提醒）、原理图（可从原理图中进入到设备中）。设备有：喷头、水流指示器、信号蝶阀、排气阀、火灾报警控制、高管压力表、高位水箱、威亚控制储物柜、稳压罐、流量开关、末端试水装置、排水设施、水泵接合器、水力警铃、延时器、湿式报警器、蝶阀、止回阀、消防泵、安全稳压阀、消防水浸池。




建筑电气与智能化实践教学模仿实训装置,直线DC调节速度控制实训台

该装置应用通用的小容量晶闸管直线DC调节速度电子回路，主电子回路为一相桥式半控构造，系统应用电压（V）负反馈和电流（A）正反馈控制，并具有电流（A）截止负反馈环节和串联微分校正互联网。该装置符合国家最新《职业标准》和中华人民共和国劳动与社会保障部最新颁发的“实训设备行业标准”，适合于各类中等职业技术学校。劳动培训及技能鉴定单位的教学培训和维修电工的中/高级实操考核和技能鉴定使用。该装置需留有拓展连接口、漏电保护及专门的故障设定箱，可自备机组包括单闭环有静差直线DC调节速度控制系统，可按照教学、考核的要求随机设定故障点。

●技术功能

1、写入电压（V）：三相四线(380V±10% 50Hz)

2、作业环境温度界限：-10℃~+40℃ 相对湿度＜85%(25℃) 海拔＜4000米

3、装置容量：≤1.5kVA

二、装置的基础配备

1． DMO1电源控制屏

（1）交流AC电源：三相～380V电源(具有输出短路保护)。
（2）直线DC电源：220V /0．5A直线DC励磁电源，为直线DC发电动机提供励磁电源，带数字显露。
（3） 测量式仪表
1)交流AC电压（V）表一只：可经过其下方的波段开关变换指示三相电网写入线电压（V），精度1.0级
2)直线DC电压（V）表一只：镜面精密指针式直线DC电压（V）表(±300V，精度1.0级
3)直线DC电流（A）表一只：带镜面精密指针式直线DC电流（A）表(±2A，精度1.0级)
（4）故障设定箱：可设定不低于10个故障点。
（5）人身安全保护体系：电压（V）型漏电保护器，电流（A）型漏电保护装置，实训连接线及插座，控制屏两侧设定有一相三极220V的电源插座及三相四极380V的电源插座等。
2．DM02实训桌
实训桌为钢制双层亚光密纹喷塑构造，桌面为防水浸、防火烧、耐磨损高密度板，设两个大抽屉，用来放置工量具、放置部件及图纸文档实训指导书等。并设四个万能转向轮和四个固定调动机构，方便位移和固定。
3．DQ03-1不锈钢电动机导轨、1024光码盘测速系统及智能数字显露转动速度表

包括日本欧姆龙1024光电编码器，智能数字显露转动速度表及固定电动机的不锈钢导轨等。不锈钢导轨平整度好，无应力变形，加工精细，同心度好，互换性好，能保证电动机与电动机之间连接的同心度偏差不超过±5丝，电动机运行噪声小，实训功能数值典型，能较好适用实训要求。
