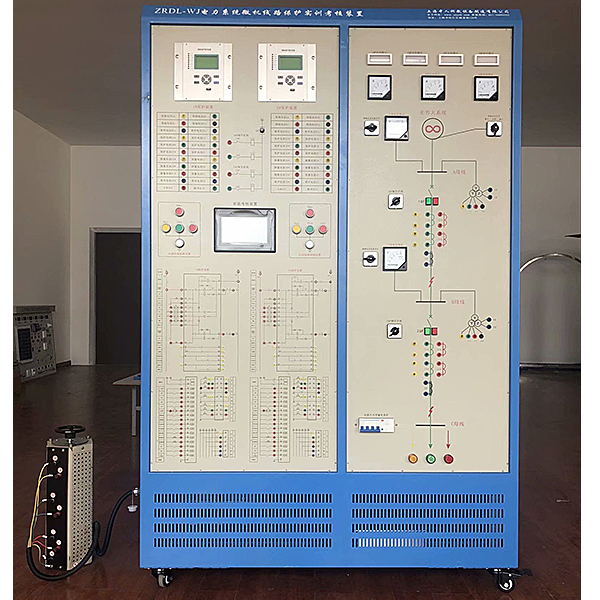

微机保护系统实训装置

本装置应用现代电力工程中广泛应用的微机线路保护装置，配备有电源、两段输电线路、互感器、智能故障设定考核等模型块。本装置主要完成保护装置特性测试、接线、整定、运行等方面的实训。可用来电力行业培训，也可用来高等院校、中专技校相关专业学生实训的考核。

1.智能型故障设定与大屏幕液晶答题器：

2.实操单元：实操单元电子回路板（与显露屏一体）、键盘。

3.实操单元应用多重保护设计；双电源直线DC 12V 写入； 128X64LCD 显露；8 路开关量报警写入，最多 48 路继电器控制；实操单元可以不联网实行脱机考核；可以自动评定分数；有报警时显露屏提醒。

主要有以下实操功能：

学生入口：学生解除故障时使用，可以查询考核剩余时间。

教师入口：设定故障、. 解除全部故障、设定考核时间、修改登录密码、设定设备号。教师入口需要登录密码。

分数查询：查询学生的当前得分现象。

学号查询：查询教师经过计算机设定的学号。

设备号查询：查询本机设备地址，每个实操单元有唯一的设备地址。

考核时间开始：用来教师设定完毕考核时间后，考核开始倒计时。

4.维修电工电子电动机与职业资格培训考评拟真系统

本系统为apk的格式，可在PC端使用，也可在位移端使用，本系统即可手动设定故障也能自动设定故障，本系统经过电子回路图中绿色的框选用手动设定故障点（最多可以设定39个故障点），也可以经过系统自动实行随机1个故障点设定，随机两个故障点设定，随机三个故障点设定，随机四个故障点设定，随机五个故障点设定，本系统内有工量具箱，元件库，放大镜，电子回路图等功能，可经过工量具箱可选用万用表实行检验测试，经过元件库选用合适的元件，经过放大镜可以清楚的理解各个元件及电子回路。本系统经过电动机星三角启动控制电子回路故障的设定，并经过种种排查，让学生理解电动机星三角启动控制电子回路的作业原理及电子回路构造。

微机保护系统实训装置,电动机、变压器维修及检验测试实训台

一、基础简介

ZRDJB-01 电动机、变压器维修及检验测试实训装置 本装置是实行一相变压器、一相电容运行异步电动机和三相鼠笼异步电动机的拆除、重绕、组装、维修和电动机出厂检验测试的技能实训平台，可对学生在电动机拆除、重绕、组装及检修方面实行技能实训。适用来机电一体化、自动化及相关电气专业的《电动机制造工序技艺》《电动机维修》《电动机测试》等课程，集合机械工业出版社和中国劳动保障部《国家职业标准―维修电工》《职业技能鉴定培训教学资料及实训指导书―维修电工》等相关内容，同时可作为初级、中级、高级维修电工的等级考核与鉴定的设备。

二、技术功能数值

1、写入电压（V）：三相四线制～380V±10% 50Hz

2、作业环境：环境温度界限为-5～＋40℃  相对温度＜85%（25℃）

3、装置容量：＜1.5KVA

4、外观尺寸：1300mm×750mm×1300mm

三、装置的配备装备

1、电源控制屏   控制屏为钢制双层亚光密纹喷塑构造，金属铝面板

2、实训桌

实训桌上方附有防静电绝缘橡胶垫，为了方便绕线和实训室的管理，将手摇式电子计数线绕机固定在桌面上，桌子下方设定有放置铜线的绕线储物柜。

3、主控功能板

（1）三相四线电源写入，经漏电保护器和总开关，由接触器经过起、停按钮实行实操，并设定有急停控制按钮。

（2）控制屏面板上设定有指针式交流AC电压（V）表三只，查看三相电网电压（V）。

（3）三相可调交流AC电源，经过1.5KVA三相同轴自耦调压器实行调压，可输出三相0～450V及一相0～250V可调电压（V）。

（4）直线DC电源部分： 220V/0.5A直线DC电源一组，还有短路保护功能。 0～250V可调直线DC高压电源一组，带有过压保护及短路保护功能。

4、仪表功能板

（1）提供交流AC数字电流（A）表三只，测量界限0～5A，精度0.5级，三位半数字显露。

（2）直线DC数字mA毫安表一只：测量界限0～2000mA，三位半数字显露，精度0.5级。

（3）智能功率、功率因数表一只：由一套微电脑，高速、高精度A/D变换芯片和全数字显露电子回路包括。经过键控、数字显露窗口完成人机对话的智能控制模式。为了提升测量界限和测试精度，将被测电压（V）、电流（A）瞬时值的取样信号经A/D变换，应用先进的DSP技术计算有功功率、无功功率，功率表精度为0.5级，电压（V）、电流（A）测量范围分别为450V、5A，可测量负载的有功功率、无功功率、功率因数及负载的性质；还可以贮存、记录15组功率和功率因数的测试成果数值，并可逐组查询。
