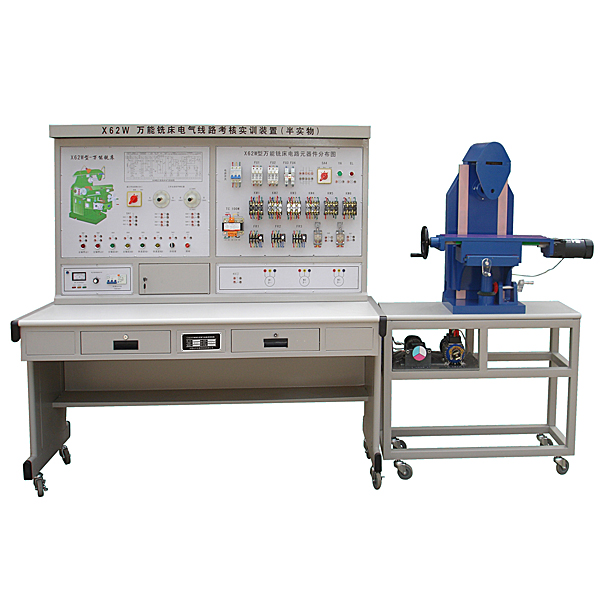

铣床电路实验台

一、功能特别点

1、X62W型万能铣床半实物拟真模型是参照实际X62W型万能铣床的尺寸按一定比例缩小的设计；

2、本套装置电气部分的实操，能完成X62W型万能铣床各种动作，它包括：主轴正反转、作业台纵进给、作业台垂直进给及冷却泵运行，极限位置的限位保护；

3、机床电气线路的全部接点，在装置的面板上全部有相应的测试点，方便学生检验测试故障；

4、半实物模型上全部电动机的电压（V）等级与实际的机床是完全相同；

5、半实物机床的床身应用铸件，专用模具一次成型。滚珠丝杆传动，手轮使用实际机床部件，贴近真实机床；

6、半实物机床各部件应用不一样的颜色，培训时学生更加容易理解接受；

7、半实物机床活动导轨表面应用高频淬火工序技艺，经久耐用；

8、控制屏的故障箱内设定有32个开关，经过拨动故障开关可设定相应的故障点。

二、技术功能

1、写入电源：三相四线（～380V±10%  50Hz）

2、作业环境：温度-10℃～+40℃  相对湿度＜85%(25℃)  海拔<4000m

3、装置容量：＜1KVA

4、外观尺寸：1410mm×725mm×1535mm

三、装置的基础装备

1、电源控制面板

（1）交流AC电源（带有漏电保护措施）

  提供三相交流AC电源（380V）

（2）人身安全保护体系

  屏上装备有电压（V）型漏电保护装置，控制屏内或强电输出若有漏电现象，即警报并切断电源，保证实训进程安全。

  屏上装备有一套电流（A）型漏电保护器，控制屏若有漏电现象，漏电流（A）超过一定值，即切断电源。

铣床电子回路实训台,数字化汽车故障拟真实训台

一、系统构成
汽车电控系统真实材料制作。
二、硬件部分
1、应用实车部件的模仿构造结合套件：包括传感器，执行器，仪表，开关，控制电子回路图继电器、各种模仿装置等。
2、详细拟真功能模型块：发动机电控燃油喷射系统电子回路及电子回路图，空调风扇系统电控电子回路，电子油门系统，燃油泵控制电子回路，继电器马达控制电子回路，汽车大灯灯光控制电子回路，汽车启动蓄电池电子回路。
三、拟真部分
1）可以拟真汽车故障症状,让学生感知故障状态,并由症状入手,实行多系统,综合故障诊断解析测量,可经过拟真系统实行有无故障的症状对比。
2）可模仿故障设定与模仿故障排除，丰富的实车维修经验与真实的案例解析。
3）可直接从面板上，运用汽车维修常用工量具如数字万用电表，解码器，多通道示波器等，测量电子回路系统的信号功能数值OBDII的内容，方便在教室里做实操培训；
4）机械装配与钳工装配虚拟拟真系统：本系统基于unity3d研发，可选6级画质，设定有减慢速度器、轴系构造的设计与虚拟拆卸装配、常见机械机构设计与拟真，机构资源库，典型机械机构（汽油机发动机的虚拟拆卸装配），系统为一个整体系统，不能为一个个单独的资源。
A.减慢速度器设计与虚拟拆卸装配界面可选涡轮蜗杆圆锥齿轮减慢速度器、二级展开式圆柱齿轮减慢速度器、圆锥圆柱齿轮减慢速度器、同轴式圆柱齿轮减慢速度器、圆锥齿轮减慢速度器、一级圆柱齿轮减慢速度器。
涡轮蜗杆圆锥齿轮减慢速度器：进入系统后自动播放装配内容，视频中各步骤均有文字说明
二级展开式圆柱齿轮减慢速度器：进入系统后应用视频的形式播放内容，视频内容应含有：零件名称（扫描二维码可看零部件名称）、拆卸装配演示（含有拆卸、装配）、虚拟拆卸装配（含有整体、低速轴、中速轴、高速轴、箱盖、箱座）
