高级维修电工技能考核实验台,曲柄摇杆机构动态测试实验台高级维修电工及技能培训考核实训装置是根据劳动和社会保障部颁发的“工人等级标准”和“职业技能鉴定”的要求而设计的，它适用于《初级维修电工》、《中级维修电工》和《高级维修电工》教材要
董
高级维修电工技能考核实训台,曲柄摇杆机构动态测试实训台
一、基础简介

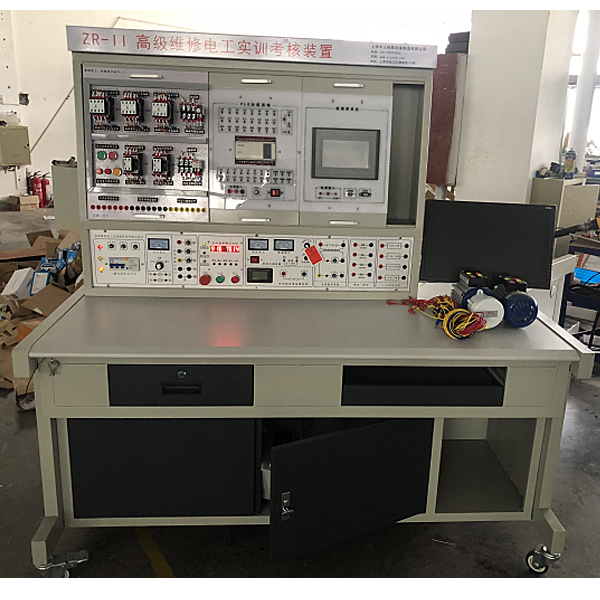

高级维修电工及技能培训考核实训装置是按照劳动和社会保障部颁发的“工人等级标准”和“职业技能鉴定”的要求而设计的，它适用来《初级维修电工》、《中级维修电工》和《高级维修电工》教学资料及实训指导书要求的电气控制线路，经过装置配备装备的plc可编程控制器和变频调节速度器及相应实训模型块的实训，快速掌控把握课程要求的实际应用技术和实操技能，具有针对性、实用性、科学性和先进性，它能适用中、高级维修电工考核大纲的要求，是各劳动职业技能鉴定部门、大中专院校、技校中、高级维修电工技能考核的理想设备。
二、装置特别点：
1.电气控制线路元件全部装在作为挂板的装配板上，实操便利、更换便捷，方便拓展功能或研发新实训，实操内容的选用具有典型性和实用性；
2.实操台只需三相四线的交流AC电源，即可投入使用；
3.技能培训用的控制线路和经特殊设计的小电动机,可模仿工厂中各类电气拖动系统, 并可适用维修电工的装配、调节测试、故障解析及排除的技术要求；
4.装置设定有电压（V）型和电流（A）性漏电保护器，能保证实操者的人生安全；
5.全部元件全部经过导线引到接线端子上，学生接线时只需在端子上实行接线，有利于保护元件；
6.经过走线槽实行走线，实行工序技艺布线实训。
7.具有定时兼报警记录仪，为学生实训技能的考核提供一个统一标准。
三、技术功能：
1.写入电压（V）：三相四线（或三相五线）～380V±10% 50Hz
2.作业环境：温度-10～＋40℃ 相对湿度＜85%（25℃）海拔＜4000m
3.装置容量：＜1.5KVA
4.重 量：120Kg
5.外观尺寸：1600×700×1600mm
6.漏电保护动作电流（A）：≤30mA；漏电保护动作时间：≤0.1s。
7.虚拟多用表功能数值：
交流AC电压（V）测量范围档位分：10、50、250、1000
高级维修电工技能考核实训台,曲柄摇杆机构动态测试实训台
ZRJX-YGCA型
一、主要功能数值
1、电动机功率：60W，调节速度界限：0-100rpm 2、杆长功能数值：摇杆260mm、连杆300m 3、传感器功能数值：角位移传感器360p/r 4、外观尺寸：820*510*400，重量47kg
二、主要功能特别点
1、四杆机构实训台可实行四杆机构简便拼接组装，并对曲柄及摇杆实行动作检验测试与拟真。
2、全部杆构件长度均可实行无级调动。
3、测试系统应用先进的嵌人式单片机系统、测试数值精度高、速度快、平稳。
4、该系统配套系统以Vb为平台制作研发，其内容丰富，包括实训影像、实训台简介、机构虚拟设计、机构动作检验测试、机构动作拟真、实训成果解析等内容，具有综合性、开放性的点。
5、实训成果可以文体形式保存，并可在互联网上发送及打印，方便互联网化实训。
三、主要实训内容
1、四杆机构的虚拟设计及实物机构拼接组装。
2、曲柄的动作检验测试，摇杆动作拟真及实验测试对比解析；连杆动作平面上点的动作轨迹解析。
3、机架振动检验测试及机构平衡试验。
