网孔型电工考核实训台

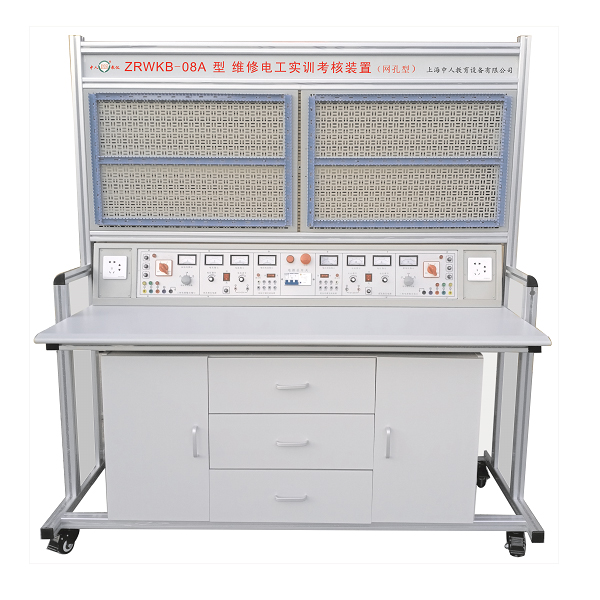

该装置主要采用实训桌、网孔板、实训元件（也可自购）构成。学生按照实训线路实行元件的合理布置，装配、接线全部由学生自行完成，接近工业现场。能完成机床线路，电动机控制线路，照明配电的模仿实操、装配调节测试的综合实训，实训学生动手能力和实操技能。实训项目可自行确定，按照所选的项目选用相应的元件。该装置也可作为电工考工的考核设备。

二、特别点

1、电气控制线路元件全部装在网孔板上，实操便利、更换便捷、易拓展功能或研发新的实训项目（增购元件即可多加相应实训项目）。

2、实操台只需三相四线的交流AC电源即可投入使用，占地面积小、节约实训用房、减少基建投资、经济效益显著。

3、实训台配备装备两组相互单独的电源，互不干扰，即可以两个学生同时实行实训。一组实行照明电子回路实训，一组实行电拖实训

4、设定有电压（V）型漏电保护器和电流（A）型漏电保护器，能保证实操者安全，电源输出均有监视及短路保护等功能，使用安全可靠。

三、技术功能

1、写入电源：三相四线制～380V±10%  50Hz

2、温度：-5℃～+40℃，相对湿度＜85%（25℃）

3、装置容量：＜1.5KVA

4、外观尺寸：约1600mm×750mm×1690mm

四、实训台配备

1、共同共用部有：设定有电压（V）型漏电和电流（A）型漏电保护，外部电源写入有指示灯指示，设定有急停按钮，遇紧急现象按下按钮切断实训台总电源。

2、每组提供线电压（V）380V或相电压（V）220V两种电源，一相电源插座、线电压（V）写入指示表。

3、每组提供3V、6V、9V、12V、18V、24V、36V低压交流AC电源。

4、每组提供一路恒流稳压电源，电压（V）0-30V，最大电流（A）3A，内置式继电器自动换档，多圈电位器连续调动，有数字表指示电流（A）电压（V）值。

5、实训桌为铝型材框体结构构造，桌面为防火烧、防水浸、耐磨损高密度板，构造坚固，造型美观大方，下部有元件储物储物柜，带万能转向轮。

6、维修电工电子电动机与职业资格培训考评拟真系统

网孔型电工考核实训台,机械速度波动实训装置

一、实训目标
1）适用机械速度波动测试拟真实训。调动转动速度查看机械的速度波动现象，求解系统运行的不平均系数，测绘制作实验测试与拟真对比曲线。
2）适用机械速度波动调动实训。分别改变飞轮大小和作业阻力的大小，查看机械速度波动改变现象，并与理论计算成果实行对比解析，从而掌控把握周期性速度波动的调动方法和设计指标，掌控把握飞轮设计方法及计算飞轮转动惯量。
二、功能特别点：
1）配备有大小飞轮，可对比不一样飞轮重量的调节速度效果。
2）配备有刚度不一样的弹簧作为滑块的作业阻力，测试、对比在不一样负载状态下机械运行的作业阻力及速度波动。
3）作业机械系统速度可调，以测试、对比不一样转动速度下的速度波动现象及在不一样转动速度下的调节速度效果。
4）保证构成实训台的各个动作构件有良好的协作间隙，使用寿命长。
三、主要技术功能数值：
大飞轮1个φ175×28；
小飞轮1个φ145×25；
基圆半径r＝40mm推杆升程h=15；
直线DC调节速度电动机1台电压（V）220V；N=125W转动速度n=1500r/min；
角位移传感器2个；
输出电压（V）/脉冲数：5V/1000P，5V/360P；
系统光盘1张；
外观尺寸:500X600X460mm
