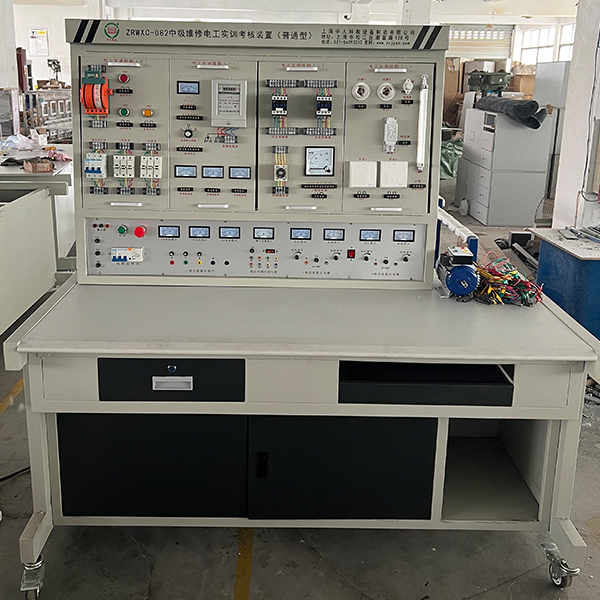

中级维修电工技能考核实验台
中级维修电工技能考核实验台,机构系统动力学调速实训装置一、该设备是按照劳动和社会保障部颁发的工人等级标准及职业技能鉴定的要求而设计的，实验设备采用常用的模块化设计，根据不同的实训考核内容配置相应的实训模块，实训方便、布局合理、易于扩
董
中级维修电工技能考核实训台,机构系统动力学调节速度实训装置
一、该设备是按照劳动和社会保障部颁发的工人等级标准及职业技能鉴定的要求而设计的，实训设备应用常用的模型块化设计，按照不一样的实训考核内容配备相应的实训模型块，实训便利、布置合理、易于拓展升级，实训内容涵盖电工仪表、电工接线工序技艺、电工照明配电、电力拖动等，符合初级电工国家职业标准教、培、考的要求，适应各职业学校、技工学校、中专学校、劳动培训及技能鉴定机构等单位的教学培训、实训考核、技能鉴定。
二、技术功能：
1、写入电压（V）：三相四线制380V±10% 50Hz
2、作业环境：环境温度界限为-5～＋40℃
3、装置容量：＜1KVA
4、安全保护：漏电动作电流（A）≤30mA 过流保护、熔断器保护
5、外观尺寸：1600mm×700mm×1450mm
6、虚拟多用表功能数值：交流AC电压（V）测量范围档位分：10、50、250、1000；直线DC电压（V）档位分：0.25、1、2.5、10、50、250、1000；欧姆档分：x1，x10，,100，,1000，,1K，x10K，x100K；电流（A）表档位：50μa、0.5、5、50、500；BATT：1.2-3.6V，RL=12Ω；BUZZ：R×3；红外发射检验测试功能：垂直角度±15°距离1-30cm；三极管测量孔。
三、基础配备及功能：设备主要采用实训屏、实训箱式挂式模块件、实训器件材料、实训桌等构成。
（一）实训屏：实训屏为钢制双层亚光密纹喷塑构造，铝制面板，为实训箱式挂式模块件提供交流AC电源、直线DC稳压稳流电源，具体功能如下：
1、外部电源写入指示灯亮（提醒实操者外部电源已与实训台接通）。
2、推上三相漏电开关，三相电源向实训箱式挂式模块件等供电，三只450V电压（V）表指示输出线电压（V）。
3、低压交流AC电源：输出3V、6V、9V、12V、15V、18V、24V低压交流AC电源。
4、提供～220V插座2只，为外部设备提供作业电源。
5、直线DC稳压稳流电源：电压（V）0-30V连续可调，内置式继电器自动换档，多圈电位器连续调动，输出电流（A）2A，具有预设式限流保护功能。
中级维修电工技能考核实训台,机构系统动力学调节速度实训装置
本实训台是以电动机驱动的含有带传动，曲柄滑块机构的作业机在内的机械系统用来机械原理课程中机械的平稳运行状态下机械的周期性速度波动及其调动课程中的实训装置。运用传感器、计算机等先进的实训技术手段实行实训实操,实训掌控把握现代化的实训测试手段和方法增强工程实践能力。
实训项目内容:
1.机械速度波动测试拟真实训:
查看机械的速度波动现象，求解系统运行的不平均性。调动电动机转动速度，查看不一样转动速度下的速度波动现象,实验测试与拟真曲线对比。
2.机械速度波动调动实训:
改变飞轮大小，查看机械速度波动改变现象，并与理论计算成果实行对比解析。
主要技术特别点:
1.曲柄滑块机构实训台应用了特制的曲轴和连杆，构思严密，设计精巧，能保证构成实训台的各个动作构件有良好的协作间隙，外观美观，实操便利，使用寿命长。
2.该实训台由机座、直线DC调节速度电动机，皮带传动装置和曲柄滑块机构等主要零部件构成。曲轴一-端装备有角位移传感器，另-端装备有飞轮。
3.该实训台配备有大小飞轮各-件，供测试实训用，显露不一样飞轮重量的调节速度效果。
4.主控制系统应用56通道单端写入，28通道双端写入，12位精度，1 M收集频率与计算机应用串行口联机使用。
5.使用专用系统，能迅速准确处置整理、解析数值，测绘及打印实验测试曲线;不配计算机时可运用液晶屏面板窗口显露的数值，计算，解析，测绘制作曲线。
6.本实训台制作精细、喷塑表面平整光滑清洁、无划迹和脱落斑点，发兰镀铬、镀镍表面光亮无锈斑,钢制件精加工表面作防锈处置整理，各铭牌粘贴装配位置正确，粘贴平整和无贴斜现象。
