齿轮啮合参数测定实验装置

齿轮啮合功能数值测量实训装置,双面电工实训台

该实训仪用来测量渐开线齿轮及其啮合功能数值，检验“齿轮机构及其设计"一章中的基础内容。是机械原理实训室的基础设备之一
实训项目内容:
1.渐开线直齿圆柱齿轮功能数值的测量。
2.渐开线齿轮啮合传动演示及其重合度测量。
3.变位齿轮传动类型及啮合功能数值的测量。
主要技术特别点:
1.不但能测单个渐开线齿轮的几何功能数值，还能测啮合齿轮的啮合功能数值,如重合度、中心距变动系数等。
2.被测齿轮中包括标准齿轮、正变位齿轮、负变位齿轮;根切齿轮和不根切齿轮;标准压力角(α=20°)齿轮和小压力角(α=15°) 齿轮;正常齿制齿轮和短齿制齿轮。标准齿轮传动、高度变位齿轮传动(等变位)、角度变位齿轮传动(不等变位，即正传动和负传动)。
主要配备及技术功能数值:

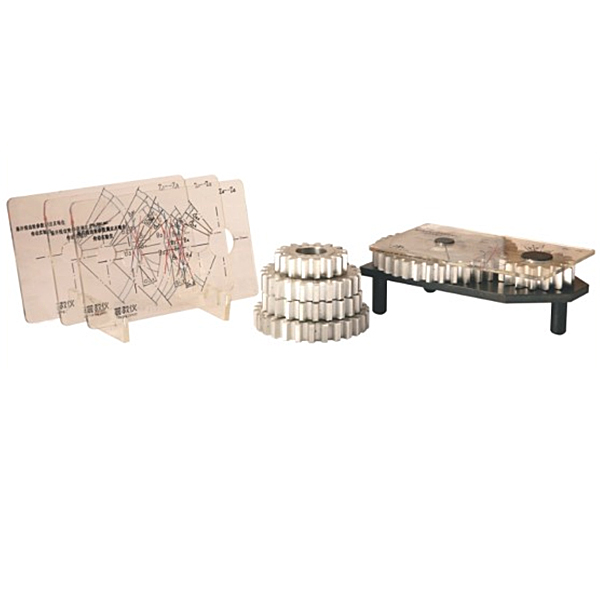

1.待测齿轮6个，m=4mm z=35、16、15、27、23、22 α=20°、 15°;
2.支承台板1个;
3.透明啮合线刻度板4块;
4.游标卡尺1把测量范围0~200mm ;
5.外观尺寸220x150x75mm。
