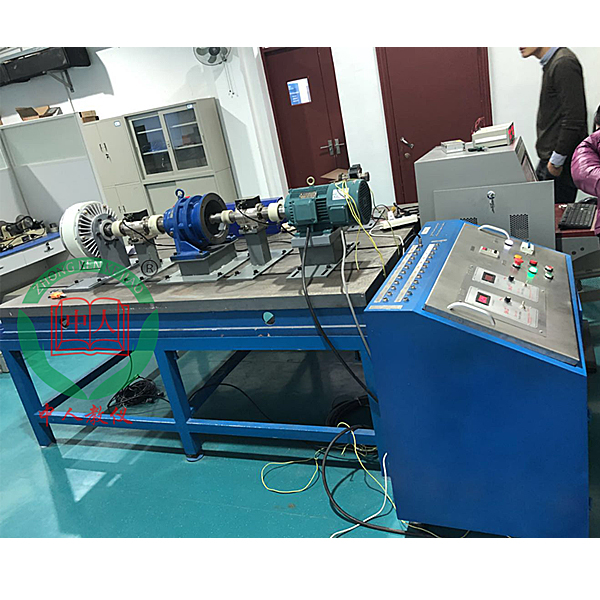

中型齿轮传动综合性能测试实训装置

中型齿轮传动综合功能性能测试实训装置,立库PLC控制模型实训台

技术功能数值和功能要求
1.1 测试试验功能
“齿轮传动功能综合功能性能测试试验台”的试验对象为各种类型的齿轮传动装置，主要完成下列功能试验：
(1).齿轮传动回转动作精度测试实训。
(2).齿轮传动背隙测量与扭转刚度测试试验。
(3).齿轮传动空载摩擦转矩测量试验。
(4).齿轮传动机械效率测试试验。
(5).齿轮传动变荷载量下的综合功能试验。
2.1 主要技术功能数值
2.1.1 驱动部分
驱动电动机功率：3 KW
驱动电动机规格限定转动速度：1500rpm
驱动电动机转动速度改变界限：200-3000rpm（变频或伺服驱动调节速度）
2.1.2荷载量部分
磁粉限制动作器  200Nm 630Nm各一台。
荷载量大小由控制系统经过电流（A）控制和自动平稳，有手控和荷载量时间谱写入两种功能。
2.1.3传感器部分
扭矩传感器  50Nm 500Nm。精度小于0.2%FS
角位移传感器两套，2000栅/转
温度传感器  精度≤0.1摄氏度




中型齿轮传动综合功能性能测试实训装置,立库PLC控制模型实训台

基础简介

plc控制立库实物模型为实际自动仓储系统的微缩，使用可编程控制器控制，设定有12个货位，在X、Y、Z轴三个方向上准确地驱动感应电动机实行自动储物或取出储物的成品，完善的执行机构可完成现代物流系统中自动存储系统全部动作过程。

技术功能数值

电源：一相AC220V、50Hz
功率：<200W
尺寸：不小于600*400*500mm

设备特别点：

1、手动/自动控制模式，针对硬件检验测试及程序校验。
2、开放的执行机构，可按照不一样的控制方案编程，包括不一样的执行系统，适应不一样层次的人员实行PLC学习掌控把握和编程。也可作为课题设计或研究使用。
3、产品为开放式，整体机械构造清晰可见。

设备构造：

立体停车库实训模型台架为金属构造，实训考核装置模型块的I/O 端子、各常用模型块与的连接端子，均与安全插座连接，使用带安全插头的导线实行电子回路连接；各指令开关、光电开关、和指示元件的电子回路，则经过端子排实行连接。插拔线连接电子回路与端子连接电子回路相集合，既保证学生基础技能的实训、形成和巩固，又保证电子回路连接的快速、安全和可靠。

CPU单元（选配）：

一、功能

（1）写入规格限定电压（V）120～230V AC

（2）频率50～60Hz

（3）写入电流（A）50～100mA。

（4）作业存储器100kbyte

（5）装截存储器4 Mbyte。可拓展。

（6）CPU具有14个数字量源型写入（写入电压（V）24V）,10个继电器输出，2个模仿量写入（0～+10 V），2个模仿量输出（0至20 mA）。可拓展。

（7）具有2个PROFINET连接口，2个RJ45连接口，PROFINET IO控制器最大传输速率为100 Mbit/s，最大可连接16台IO设备，支持PROFINET IO支持的协议、TCP/IP协议、MODBUS协议。

（8）包括频率测量、控制定位、PID 调动器。
