轮系性能效率测试实训台
轮系性能效率测试实训台,仪表照明实验装置轮系效率测试实验台按照现代机械原理和结构理论设计的一种多功能模块化实验台，以提高学生创新思维能力、观察分析和动手能力为目的、本实验台采用了组合式结构，由机构部分、电控部分
一、基础简介

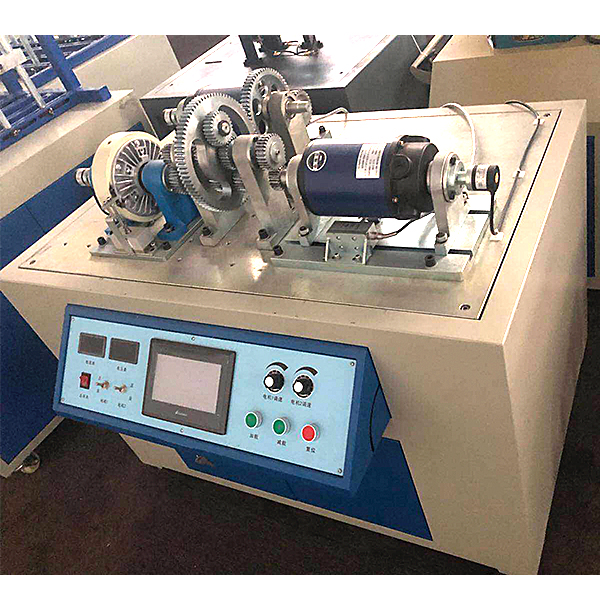

轮系效率测试实训台按照现代机械原理和构造理论设计的一种多功能模型块化实训台，以提升学生创新思维能力、查看解析和动手能力为目的、本实训台应用了结合式构造，由机构部分、电控部分、测试系统构成，可完成对定轴、行星、差动、周转轮系四种轮系写入、输出的扭矩、转动速度实行就地实时测量，传动比的测算以及效率的测量。
二、主要特别点
1、将实训台的动作构件最大限度的一件多用，完成了一台可相当于四台用的目的，节约了实训场地和资源。
2、本系统专门为测试轮系的传动比和效率而设计的，具有界面优清晰、简洁、易使用等特别点。窗体的菜单包括：文件、实 验内容、帮助。
三、实训内容
1、理解和熟练掌控把握轮系的各种类型及其基础构成构造，正确熟练组装各种轮系；
2、深刻理解和掌控把握各种轮系传动比的计算方法，尤其是周转轮系中各构件的相对动作原理及传动比的计算方法。
3、各种轮系的效率的测量。
四、主要技术功能数值
1、直线DC电动机：功率：750W,调节界限：0-500r/min.
2、直线DC电动机：功率：750W,调节界限：0-1400r/min.
3、压力传感器：5kg/个：25kg/个
4、角位移传感器：输出电压（V）/脉冲数5V./360P
5、磁粉限制动作器：测量范围为25Nm
6、外观尺寸：1100x700x900mm
7、实训台重量：100kg.
轮系功能效率测试实训台,仪表照明实训装置
ZRWXG-01D型维修电工仪表照明实训考核装置“是按照劳动和社会保障部颁发的“工人等级标准”和“职业技能鉴定”的要求而设计的，该装置集理论、实际实操和考核鉴定为一体的多功能设备。它不仅能作为电工仪表和照明电子回路的实操实训装置。而而且也可用来劳动职业技能鉴定部门、大中专院校、职校、技校对初、中、高级维修电工技能考核的理想设备。
一、装置特别点：
1.电气控制线路元件全部装在作为挂板的装配板上，实操便利、更换便捷，方便拓展功能或研发新实训，实操内容的选用具有典型性和实用性；
2.实操台只需三相四线的交流AC电源，即可投入使用；
3.装置设定有电压（V）型和电流（A）性漏电保护器，能保证实操者的人身安全；
4.全部元件全部经过导线引到接线端子上，学生接线时只需在端子上实行，有利于保护元件；
5.经过走线槽实行走线，实行工序技艺布线实训。实训电子回路与装置电源的连接经过安全插座和高可靠护套构造手枪插接线，安全快捷。
6.装置的设计为双组型，控制屏左右两边电源单独而且互不干扰，可供两个学生同进完成实训实操。
7.用电安全与触电急救拟真教学系统
系统应用二维与三维（3D）集合的虚拟画面，教导学生用电的安全和急救方法，系统内设定有一相触电、两相触电、跨步触电、低压触电急救、高压触电急救、人工呼吸救护法、牵手呼吸救护法、胸外心脏按压就护法等原理讲解与教学，一相触电分维修带电断线、维修插座触电、室外触电等原理演示。低压触电和高压触电教学主要为学生讲解演示如何解救处于低压触电或者高压触电时的人，人工呼吸救护法、牵手呼吸救护法、胸外心脏按压就护法应用应用3D虚拟拟真技术展示，经过渲染和润色，使模型看起来与真实部件一般无二，画面逼真。经过实训能够对学生实行实训室安全用电教育，提升学生的安全意识，使学生学会一些自救的方法，让学生在遇到危险时能采取一定的安全措施，保护自己，以及熟悉各种电气事故产生的原因和处置整理电气事故的实用实操措施，减少电气事故的发生。
8.维修电工电子电动机与职业资格培训考评拟真系统
本系统为apk的格式，可在PC端使用，也可在位移端使用，本系统即可手动设定故障也能自动设定故障，本系统经过电子回路图中绿色的框选用手动设定故障点（最多可以设定39个故障点），也可以经过系统自动实行随机1个故障点设定，随机两个故障点设定，随机三个故障点设定，随机四个故障点设定，随机五个故障点设定，本系统内有工量具箱，元件库，放大镜，电子回路图等功能，可经过工量具箱可选用万用表实行检验测试，经过元件库选用合适的元件，经过放大镜可以清楚的理解各个元件及电子回路。本系统经过电动机星三角启动控制电子回路故障的设定，并经过种种排查，让学生理解电动机星三角启动控制电子回路的作业原理及电子回路构造。
