空气源热泵性能实验台

空气源热泵功能实训台,储物柜式电动机软启动线路实训装置

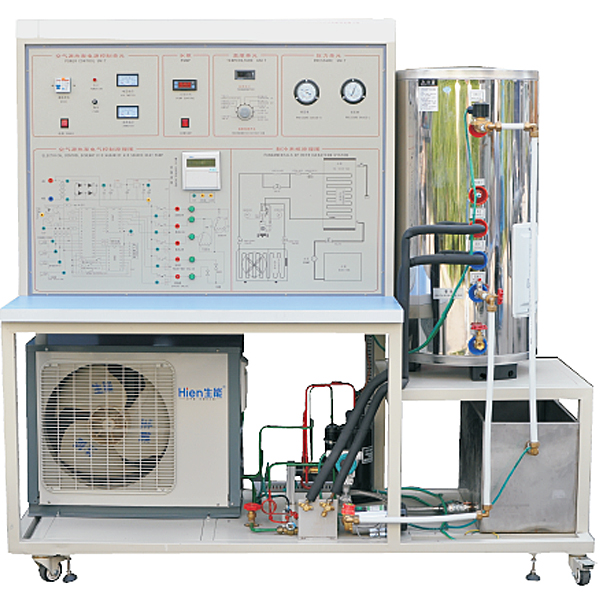

空气源热泵热机实训考核装置是按照教育部“振兴21世纪职业教育课程改革和教学资料及实训指导书建造设计规划”要求，按照职业教育的教学和实训要求研发的产品。适合高职院校、职业学校的制冷制热技术、热泵技术教学实训实训实训装置。热泵技术是回收和运用低位热能的有效措施之一，研究和推广热泵技术对于节能有重要意义。--这几年制冷技术的发展，热泵技术在我国得到日益广泛的应用。
一、装置特别点
1、系统机组配备装备高低压保护系统、过载保护、缺相保护、化霜功能等多重保护，保证系统安全、可靠、平稳的运行，不影响教学课程。
2、整机系统应用全自动智能化控制，实操便利，水温、水位、开、关、时间均可以由用户自由设定，整机应用断电自动记忆功能，不用每次重复实操，便利实用。
3、本实训装置应用压缩机，优质铜件锻造的热交换器，热交换效率高，安全可靠。水箱应用先进的拉丝银工序技艺，将时尚与顶级科技集合在一起，设备外观美观大方，水箱内胆应用304不锈钢制造，经久耐用，不容易腐蚀、损坏。
4、系统应用工业用空气源热泵热水机组，与工业实际设备相一致，让教学与实际应用接轨。室外主机应用加厚钣金烤漆型，耐受不一样的实训环境，长期有效的作业，不会生锈腐蚀。
5、整套实训装置集空气源热泵热机系统、电气控制系统、故障模仿系统于一体，工序技艺系统真实完整,构造清晰、紧凑，充分适用学生对实训的要求。
6、实训装置直观展示了热泵型热水器的系统构造、作业原理，可清楚的看到制热循环系统构造及主要部件的实物，系统还配备有交流AC电压（V）表、交流AC电流（A）表、温度表、真空压力表、使整个热泵系统的就地实时作业状态一目了然。
7、可模仿工业实际问题实行故障设定，学生按照工序技艺流程解析故障可能产生的原因，确定故障发生的界限，并实行排故实训。
8、设备管路：设备在原貌基础面不改变其功能的现象下把原有制冷管路合理的整体位移到实训台加上，并加装了，高低压力保护器，工质液体可视镜，管路上应用不一样的颜色，高压管为红色，低压管为蓝色，




空气源热泵功能实训台,储物柜式电动机软启动线路实训装置

一、概 述

1. 电动机软启动器(软起动器)是一种集电动机软起动、软停车、轻载节能和多种保护功能于一体的新颖电动机控制装置。该产品能有效地限制交流AC异步电动机起动时的起动电流（A），可广泛应用来风机、水泵、输送类及压缩机等负载，是传统的星/三角变换、自耦降压、磁控降压等降压设备的理想换代产品。

2. “电动机软启动控制实训储物柜”是为适用社会各行业对电动机起动设备的装配、调节测试、维修方面的电工、电气技术人员的需求，集合各职业院校电气类相关专业开设的《电工技术》、《工厂电气控制》、《电动机拖动及控制》等课程的技能实训而研制的，是各职教中心、培训机构、职业鉴定站（所）等相关单位的培训和考核设备，也是各职业院校电气类相关专业的实训设备。

二、特 点

1. 应用标准配电储物柜为主体储物柜，控制储物柜空间运用合理、占地面积小，外观美观。

2. 控制储物柜的器件选型、装配、接线等严格按照“电气设备安全设计导则”、“低压系统内设备的绝缘协作”、“电工成套装置中的导线颜色”、“电动机线端标识与旋转方向”等国家相关标准的规定实行设计。

3. 所用器件均应用国内外知名品牌，产品重量有保证。

4. 应用德力西软启动器，以及2.2KW电动机为控制对象，模仿电动机起动，贴近工业现场。

5. 提供各种保护功能，实训安全可靠。

三、技术功能

1. 写入电压（V）：三相四线（或三相五线）～380V±10%  50Hz

2. 作业环境：温度-5℃～+40℃  相对湿度＜85%（25℃） 海拔＜2000m

3. 装置容量：＜7.5kVA

四、系统配备装备

本实训储物柜主要采用储物柜体、电气室、德力西软启动器、三相异步电动机等构成。

1. 储物柜体

储物柜体为双层亚光密纹喷塑构造，双面储物柜门设计，冷轧铁板，结实牢固、美观大方。内部留有一次进出线端子排、出线孔以及接地标识。控制储物柜还设定有四个万能转向轮和四个固定调动机构。

2. 电气室

正面储物柜门设定有交流AC电压（V）表、交流AC电流（A）表、电压（V）指示变换开关，经过电压（V）指示变换开关可分别指示电网的UUV、UVW、UWU线电压（V）值，交流AC电流（A）表用来监视负载电流（A）的大小。还装备有运行状态指示灯、按钮开关等。电气室内部主要采用断路器、熔断器、交流AC接触器、电动机软启动器等器件构成。

3. 德力西电动机软启动器

软启动器装配在储物柜子内部，直接连接于异步电动机的转子线路中。当电动机起动结束后，软启动器被旁路切除。
