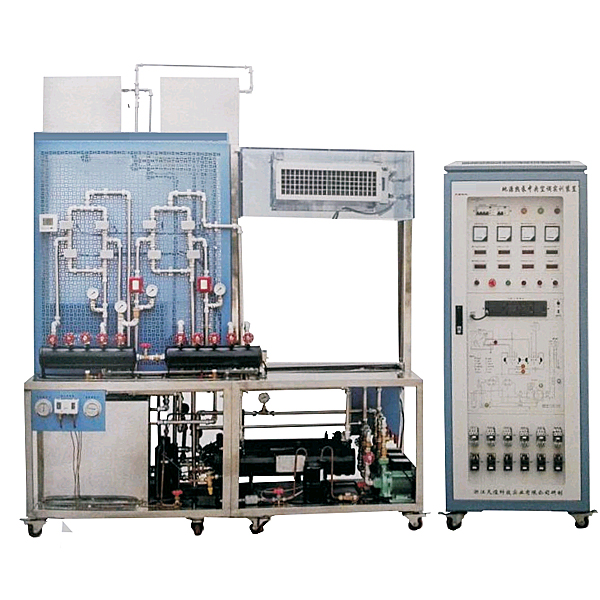

地源热泵中央空调实验台

地源热泵中央空调实训台,工业传感器实训装置

一、基础简介
地源热泵系统是一种领先的空调技术，它可以完成水源热泵系统的诸多优点，并而且还能节省相当可观的运行费用。地源热泵系统解决了水源热泵系统的地下水回灌问题杜绝了地下水资源对热泵机组使用的影响和地下水被污染的可能性。系统占地空间小，并而且系统的装配和使用不会改变建筑的外观和构造。地源热泵系统是经过导热介质溶液在埋入地下的循环系统中流动，完成与大地之间的热交换。系统是一个密闭的闭路循环系统，他是一项可持续发展的建筑节能新技术。
二、系统
1.工程化概念强――实训装置的整套控制系统大部分应用工业现场实际应用的部件。
2.技术先进――控制系统部分应用了代表当今中央空调控制系统技术潮流的plc控制技术，它充分考虑了系统的可拓展性和与楼宇其他子系统的兼容性。
3.开放性好――整套实训装置应用透明化、开放式设计，实训者能够直观清晰地理解整个装置的作业过程，系统控制部分源代码完全开放，实训者可自行添加或修改，实行创新性、设计性实训。
三、功能
地源热泵系统是运用地下岩土中热量的闭路循环系统，它经过循环液体在封闭地下埋管中的流动，完成系统与大地之间的换热。
1.在冬季制热过程，流体从地下吸取热量，再经过 热泵系统把热量带到室内。
2.夏季制冷时系统运行；即把室内热量带到地下岩土中。--地耦管地源热泵系统保持了地下水水源热泵运用大地作为冷热源的优点，同时又不需要抽取地下水作为传热的介质，地耦管地源热泵系统从根本上解决了地下水水源热泵的种种弊端，
3.生活用水：地源热泵系统无论在冬季夏季为家庭提供生活用水， 、
四、技术功能数值
1、作业电源：三相五线制 AC 380V±10% 50Hz
2、装配尺寸：长×宽×高200×100×250cm
3、整机容量≤0.04 最大供冷量：7.5kW；最大写入总功率：6.5kW；制冷规格限定功率：3.8kW； 最大堵转电流（A）：50A； 制热规格限定功率：2.0kW 规格限定写入电流（A）：7A；循环风量：700m3/h；制冷剂：R22；漏电动作电流（A）：≤30mA；安全保障功能：具有过压、过流、过载、漏电、接地四种保护措施，符合国家相关标准。




地源热泵中央空调实训台,工业传感器实训装置

一、功能基础简介

装置将工业传感器、工业模型有机集合，适用来各职业院校开设《传感器原理》、《非电量检验测试技术》、《工业自动化仪表与控制》等课程的实训教学。装置还多加了物联网传感器 、视觉传感器等，完全应用模型化设计，使学生能够更全面掌控把握各种工业传感器的应用；紧密集合传感器与检验测试技术的最新技术。

二、装置配备

(一)电源及仪表箱式挂式模块件

1.交流AC电源AC220V，带漏电保护器

2.直线DC稳压电源：+24V/1A、±12V/1A、±5V

3.数字直线DC电压（V）表：测量范围0～20V，分200mV、2V、20V三档，精度0.5级

4.频率/转动速度表：频率测量界限1～9999Hz，转动速度测量界限1～9999rpm

(二)信号处置整理及连接口箱式挂式模块件

1.传感器信号变换电子回路

2.电磁阀/电动机驱动电子回路

(三)变送器箱式挂式模块件

1.电荷放大器

测量范围：102pc、103pc两档可调，最大输出电压（V）：10V/5mA，与压电加快速度度传感器配套使用。

2.轴向位移变送器

测量范围：-4～6mm，电流（A）输出：4～20mA，准确度：±0.5%（25℃）。

3.压力仪表

应用24位A/D变换器，双5位高亮度红色LED显露，测量精度：±0.2%F.S±1个字，带RS232通信，与S型拉压力传感器配套使用

(四)材料分拣模型

1.直线DC减慢速度电动机，转动速度：20rpm/分，电源DC24V

2.电磁阀：二位五通

3.对射式光电开关传感器：检验测试距离5m，常开型，NPN晶体管输出输出。

4.霍尔接近开关传感器，检验测试距离10mm，可检验测试永磁体，常开型，NPN晶体管输出输出。

5.电感接近开关传感器：检验测试距离4mm，常开型，NPN晶体管输出输出。

6.电容接近开关传感器，检验测试距离2mm，常开型，NPN晶体管输出输出。
