灯光照明系统示教实训台

灯光照明系统示教实训台,四轴机械手控制实训台

一、产品简介

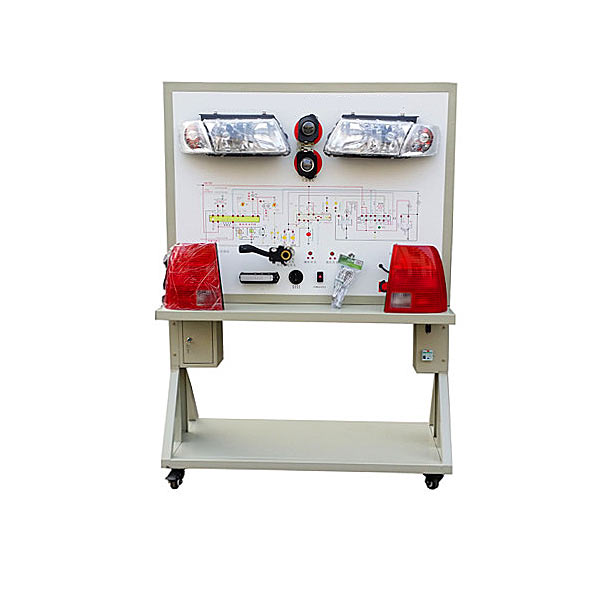

     该设备应用  汽车外部灯光系统实物为基础，充分展示汽车外部灯光系统的构成构造和作业过程。
适用来学校对汽车灯光系统理论和维修实训的教学需要。
二、功能特别点
1.真实可运行的汽车外部灯光系统，充分展示汽车外部灯光系统的构成构造。
操纵各种灯光开关，可真实演示汽车外部灯光系统的作业过程。
2.示教板面板应用耐创击、耐污染、防火烧、防潮的高级铝塑板，表面经特殊工序技艺喷涂底漆处置整理；学校学生可直观对照电子回路图和实物，认知和解析汽车灯光系统的作业原理。
3.示教板面板上装配备有检验测试端子，可直接在面板上检验测试汽车外部灯光系统各电子回路元件的电信号，如电阻、电压（V）、电流（A）、频率信号等。
4.示教板面板部分应用1.5mm冷板冲压成形构造，外观美观；底架部分应用钢构造焊接，表面应用喷涂工序技艺处置整理，带自锁脚轮装置，示教板底座上配备有40cm左右的桌面，便利放置图纸文档实训指导书、轻型检验测试仪表器具等。
5.示教板作业应用普通220V交流AC电源，经内部电子回路变压整流变换成12V直线DC电源，无需蓄电池，减少充电的麻烦，12V直线DC电源有防短路功能。
6.机械装配与钳工装配虚拟拟真系统：本系统基于unity3d研发，可选6级画质，设定有减慢速度器、轴系构造的设计与虚拟拆卸装配、常见机械机构设计与拟真，机构资源库，典型机械机构（汽油机发动机的虚拟拆卸装配），系统为一个整体系统，不能为一个个单独的资源。
A.减慢速度器设计与虚拟拆卸装配界面可选涡轮蜗杆圆锥齿轮减慢速度器、二级展开式圆柱齿轮减慢速度器、圆锥圆柱齿轮减慢速度器、同轴式圆柱齿轮减慢速度器、圆锥齿轮减慢速度器、一级圆柱齿轮减慢速度器。




灯光照明系统示教实训台,四轴机械手控制实训台

基础简介

四自由度机械手实训模型为三维（3D）定位系统的微缩，使用可编程控制器控制，在X、Y、Z轴三个方向上准确地驱动步进电动机实行物品搬运、位移的成品，完善的执行机构可完成现代物流系统中全部动作过程。配套三菱FX1N-40MT 。
实训装置由铝制导轨式实训台、机械手装置、控制系统等构成。实训装置为坐标式机械手，可完成机械手旋转、手臂垂直上下、手臂水平位移，手爪旋转四个自由度的位置精确控制。同时配备晶体管式PLC可编程控制器，用来对整个机械手实行复杂地位置控制。该实训装置的控制部分均应用标准式模型块设计，可分为电源模型块、PLC模型块、系统控制模型块。含有了专业中所涉及的诸如步进电动机驱动、机械传动、气动、可编程控制器、、等多项技术，给学生提供了一个综合实训环境，使学生学过的诸多单科专业知识在这里得到全面认知、综合实训和相互提升。

技术功能数值

电源：一相AC220V、50Hz
功率：<200W
尺寸：不小于600*400*500mm

设备构造：

实训装置台架为金属构造，实训考核装置PLC模型块的I/O 端子、各常用模型块与PLC的连接端子，均与安全插座连接，使用带安全插头的导线实行电子回路连接；各指令开关、光电开关、传感器和指示元件的电子回路，则经过端子排实行连接。插拔线连接电子回路与端子连接电子回路相集合，既保证学生基础技能的实训、形成和巩固，又保证电子回路连接的快速、安全和可靠。

1、手动/自动控制模式，针对硬件检验测试及程序校验。
2、开放的执行机构，可按照不一样的控制方案编程，包括不一样的执行系统，适应不一样层次的人员实行PLC学习掌控把握和编程。也可作为课题设计或研究使用。
3、产品为开放式，整体机械构造清晰可见。
4、安全保障功能：实训台桌面应用高绝缘、高强度、耐高温的高密度板。具有接地保护、漏电保护功能，安全性符合相关的国标标准。应用高绝缘的安全型插座及带绝缘护套的高强度安全型实训导线。
5、机械手的横轴和竖轴的机械传动应用高精密的滚珠丝杆，高精密的光杆导轨和直线轴承，配以先进地机械设计、精密的机械加工及装配，可使机械手臂非常平稳地实行垂直和水平位移和水平方向旋转及精确位置控制。
6、应用选进的步进电动机作为横轴和竖轴的动力源，可完成0.028度的细分，即每转一圈需要12800步，滚珠丝行程为4mm，则手臂每步位移精度为0.0003125mm,步进电动机的正常单步角度为0.9，则手臂每步位移精度为0.01mm。
