起动系统示教实训台

起动系统示教实训台,立体仓库系统控制实训台

一、产品简介

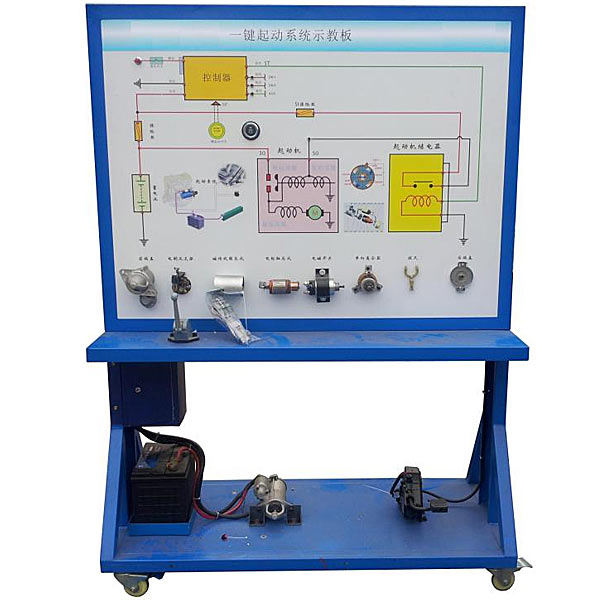

设备应用汽车起动系统实物为基础，充分展示汽车起动系统的构成构造和作业过程。
适用来学校对汽车起动系统理论和维修实训的教学需要。
二、功能特别点
1.真实可运行的起动系统，充分展示汽车起动系统的构成构造。
2.操纵起动开关，起动马达作业，真实演示汽车起动系统的作业过程。经过面板上的电流（A）表、电压（V）表可查看起动过程中启动电流（A）和蓄电池电压（V）的改变过程。
3.面板应用4mm厚耐腐蚀、耐创击、耐污染、防火烧、防潮的高级铝塑板，表面经特殊工序技艺喷涂底漆处置整理；面板打印有永不褪色的彩色电子回路图；学生可直观对照电子回路图和实物，认知和解析汽车起动系统的作业原理。
4.示教板面板上装配备有起动机总成分解部件，可直观认知起动机的构成构造。
5.示教板面板上装配备有检验测试端子，可直接在面板上检验测试汽车起动系统各电子回路元件的电信号，如电阻、电压（V）、电流（A）、频率信号等。
6.示教板面板部分应用1.5mm冷板冲压成形构造，外观美观；底架部分应用钢构造焊接，表面应用喷涂工序技艺处置整理，带自锁脚轮装置，示教板底座上配备有40cm左右的桌面，便利放置图纸文档实训指导书、轻型检验测试仪表器具等。
7.机械装配与钳工装配虚拟拟真系统：本系统基于unity3d研发，可选6级画质，设定有减慢速度器、轴系构造的设计与虚拟拆卸装配、常见机械机构设计与拟真，机构资源库，典型机械机构（汽油机发动机的虚拟拆卸装配），系统为一个整体系统，不能为一个个单独的资源。
A.减慢速度器设计与虚拟拆卸装配界面可选涡轮蜗杆圆锥齿轮减慢速度器、二级展开式圆柱齿轮减慢速度器、圆锥圆柱齿轮减慢速度器、同轴式圆柱齿轮减慢速度器、圆锥齿轮减慢速度器、一级圆柱齿轮减慢速度器。
涡轮蜗杆圆锥齿轮减慢速度器：进入系统后自动播放装配内容，视频中各步骤均有文字说明
二级展开式圆柱齿轮减慢速度器：进入系统后应用视频的形式播放内容，视频内容应含有：零件名称（扫描二维码可看零部件名称）、拆卸装配演示（含有拆卸、装配）、虚拟拆卸装配（含有整体、低速轴、中速轴、高速轴、箱盖、箱座）




起动系统示教实训台,立体仓库系统控制实训台

基础简介

plc控制立库实物模型为实际自动仓储系统的微缩，使用可编程控制器控制，设定有12个货位，在X、Y、Z轴三个方向上准确地驱动感应电动机实行自动储物或取出储物的成品，完善的执行机构可完成现代物流系统中自动存储系统全部动作过程。

技术功能数值

电源：一相AC220V、50Hz
功率：<200W
尺寸：不小于600*400*500mm

设备特别点：

1、手动/自动控制模式，针对硬件检验测试及程序校验。
2、开放的执行机构，可按照不一样的控制方案编程，包括不一样的执行系统，适应不一样层次的人员实行PLC学习掌控把握和编程。也可作为课题设计或研究使用。
3、产品为开放式，整体机械构造清晰可见。

设备构造：

立体停车库实训模型台架为金属构造，实训考核装置模型块的I/O 端子、各常用模型块与的连接端子，均与安全插座连接，使用带安全插头的导线实行电子回路连接；各指令开关、光电开关、和指示元件的电子回路，则经过端子排实行连接。插拔线连接电子回路与端子连接电子回路相集合，既保证学生基础技能的实训、形成和巩固，又保证电子回路连接的快速、安全和可靠。

CPU单元（选配）：

一、功能

（1）写入规格限定电压（V）120～230V AC

（2）频率50～60Hz

（3）写入电流（A）50～100mA。

（4）作业存储器100kbyte

（5）装截存储器4 Mbyte。可拓展。

（6）CPU具有14个数字量源型写入（写入电压（V）24V）,10个继电器输出，2个模仿量写入（0～+10 V），2个模仿量输出（0至20 mA）。可拓展。

（7）具有2个PROFINET连接口，2个RJ45连接口，PROFINET IO控制器最大传输速率为100 Mbit/s，最大可连接16台IO设备，支持PROFINET IO支持的协议、TCP/IP协议、MODBUS协议。

（8）包括频率测量、控制定位、PID 调动器。
