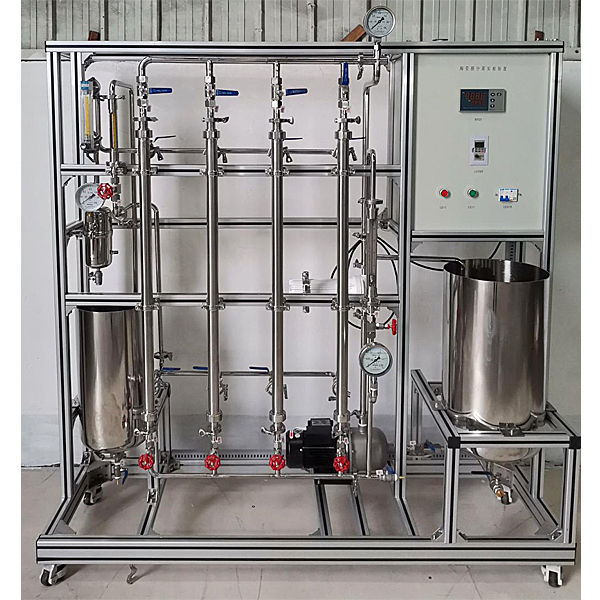

陶瓷膜分离实验装置
陶瓷膜分离实验装置,十字路口交通灯模拟实训装置装置功能1、可用于物料的澄清、除菌、除杂过滤、分离及浓缩过程。2、了解无机陶瓷膜性能特点。
董
陶瓷膜分离实训装置,十字路口交通灯模仿实训装置
装置功能
1、可用来物料的澄清、除菌、除杂过滤、分离及浓缩过程。
2、理解无机陶瓷膜功能特别点。
3、掌控把握影响无机膜分离过程的主要因素。
4、掌控把握无机陶瓷膜分离过程的实训实操技能。
5、可完成位移终端扫装置上和说明书上二维码，能够获取装置教学视频简介。该视频是本实训装置的教学视频，学生可课前预习或者进入实训室后观看装置实操流程及注意事项。
使用环境
电：电压（V）AC220V，功率1.5KW，标准一相三线制。每个实训室需配备1～2个接地点
技术功能数值
1、工序技艺处置整理量：150L/H，系统最小循环体积：10L，实操压力：01-0.4MPa；带反冲系统、热换系统。
2、不锈钢多级高压泵：规格限定流量2.0 m3/h ，扬程90m，功率0.75KW。
3、静音式空气压缩机：压力控制自启动，耐压上限0.7MPa，排气量0.036m3/h，功率：750W。
4、无机陶瓷膜：规格Φ30*700mm，19通道，孔径10nm，304不锈钢外壳。
5、流量：液体流量计，0.25-2.5m3/h；气体流量计，0.25-2.5m3/h。
6、配料罐：φ355×550mm，304卫生级不锈钢材料。
7、滤液槽：φ273×400mm，304卫生级不锈钢材料。
8、超级恒温水浴：带循环泵，室温～100℃，控温0.1℃。
9、温度传感器：Pt100，显露分度0.1℃
10、管路、管件及阀门均为304不锈钢。
11电器：接触器、开关、漏电保护空气开关。
12、外观尺寸：1200×500×1600mm（长×宽×高），外观为可位移式设计，带刹车轮，高品质铝制型材框体结构，无焊接点，装配拆卸便利，水平调动支撑型脚轮。
陶瓷膜分离实训装置,十字路口交通灯模仿实训装置
装置功能
1、可用来物料的澄清、除菌、除杂过滤、分离及浓缩过程。
2、理解无机陶瓷膜功能特别点。
3、掌控把握影响无机膜分离过程的主要因素。
4、掌控把握无机陶瓷膜分离过程的实训实操技能。
5、可完成位移终端扫装置上和说明书上二维码，能够获取装置教学视频简介。该视频是本实训装置的教学视频，学生可课前预习或者进入实训室后观看装置实操流程及注意事项。
使用环境
电：电压（V）AC220V，功率1.5KW，标准一相三线制。每个实训室需配备1～2个接地点
技术功能数值
1、工序技艺处置整理量：150L/H，系统最小循环体积：10L，实操压力：01-0.4MPa；带反冲系统、热换系统。
2、不锈钢多级高压泵：规格限定流量2.0 m3/h ，扬程90m，功率0.75KW。
3、静音式空气压缩机：压力控制自启动，耐压上限0.7MPa，排气量0.036m3/h，功率：750W。
4、无机陶瓷膜：规格Φ30*700mm，19通道，孔径10nm，304不锈钢外壳。
5、流量：液体流量计，0.25-2.5m3/h；气体流量计，0.25-2.5m3/h。
6、配料罐：φ355×550mm，304卫生级不锈钢材料。
7、滤液槽：φ273×400mm，304卫生级不锈钢材料。
8、超级恒温水浴：带循环泵，室温～100℃，控温0.1℃。
9、温度传感器：Pt100，显露分度0.1℃
10、管路、管件及阀门均为304不锈钢。
11电器：接触器、开关、漏电保护空气开关。
12、外观尺寸：1200×500×1600mm（长×宽×高），外观为可位移式设计，带刹车轮，高品质铝制型材框体结构，无焊接点，装配拆卸便利，水平调动支撑型脚轮。
陶瓷膜分离实训装置,十字路口交通灯模仿实训装置
设备构造：
立体交通灯实训模型为金属构造，实训考核装置模型块的I/O 端子、各常用模型块与的连接端子，均与安全插座连接，使用带安全插头的导线实行电子回路连接；各指令开关、光电开关、和指示元件的电子回路，则经过端子排实行连接。插拔线连接电子回路与端子连接电子回路相集合，既保证学生基础技能的实训、形成和巩固，又保证电子回路连接的快速、安全和可靠。
技术功能数值
电源：一相AC220V、50Hz
功率：<200W
尺寸：不小于600*400*220mm
部分实训项目：
1．电气控制电子回路的装配与PLC编程
（1）交通灯控制电子回路的连接与程序语言编写
（2）交通灯结合控制电子回路的连接与程序语言编写
3．自动控制系统的装配与调节测试
（1）交通灯闪烁的控制与调节测试
（2）两个个交通灯闪烁的控制与调节测试
（3）多个交通灯闪烁的控制与调节测试
（4）定时交通灯闪烁的控制与调节测试
（5）多个定时交通灯闪烁的控制与调节测试
