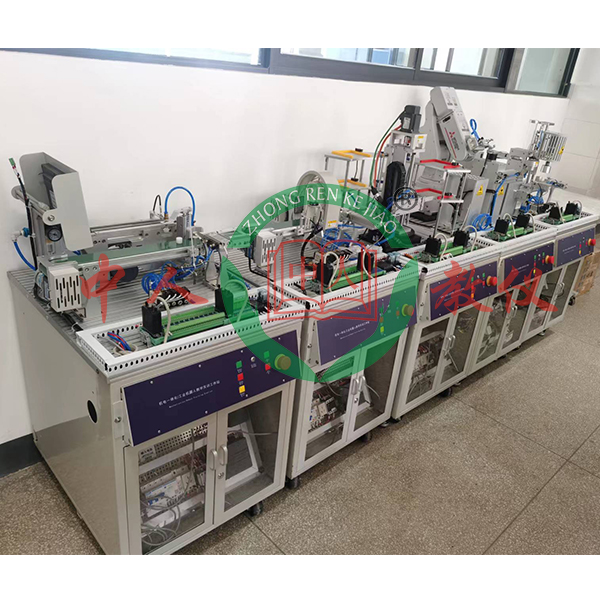

机电一体化综合实验台

该套系统是基于《国家中长期人才发展规划纲要(2010-2020年)》对经济社会发展重点领域急需紧缺专门人才及创新型科技人才的培养要求，依据国家相关职业工种培养及鉴定标准，集合中国当前制造业的岗位需求，接轨世界技能竞赛（World skills）相关标准及规程研发设计而成。该套系统由“作业站”(Working Station）形式综合体现。

“作业站”可以模型块方式自由结合，形成多种模式，实操者不但在实习、作业中培养、实训了机械装调、电气管路连接、程序设计、工业机器人应用、传感器应用、计算机应用、检修排故、触摸屏组态、伺服、步进驱动控制等机电专业技能，同时也体验到职业素养中的社会能力与方法能力。

该设备技术涵盖面广，定位前瞻，是机电一体化专业教学实习、技能鉴定和技能竞赛的绝佳载体。

二、产品构造

每个单独的单元由实训桌、执行机构及挂板包括。每套设备除配单独的单元外，还配装配桌、工量具储物柜、电脑桌等。

实训桌：应用冷轧铁板折弯焊接，表面静电喷塑，实训桌面应用防火烧、防水浸、防腐蚀的木质面板。实训桌下方装备有四个万能转向轮和四个可调脚，万能转向轮位移时用，可调脚固定时用，对于地面不平造成设备放置不稳等现象实行临时调节。实训桌台面是用铝型材拼接而成，便利学生将工件在其上随意位置、不一样方向灵活布置装配。

执行机构：应用铝板精加工后组装而成，表面喷砂后阳极氧化，既防腐蚀又美观大方。

挂板：斜装于实训桌正下方，可很便利地取、卸。挂板上装备有plc、变频器等电器元件，统一由电缆线及快速插头与实训桌上的执行机构连接。

装配桌：有机械装配桌和电气装配桌各一台。均由台身和台面两大部分构成。台身用方管焊接喷塑后组装连接，台面用高密度中纤板，表面贴压防火烧板，耐腐蚀、防静电。整个装配桌可随意拆卸装配，便利运输装配。

机电一体化综合实训台,微机变压器保护实训台

本装置是按照《电力系统继电保护》、《电力工程》、《电力自动化》、《电力系统微机保护》等课程的教学内容，并集合生产实际应用和发展而研发的微机线路保护实训装置。学生经过实训，能进一步理解电力系统微机变压器保护的原理，并能掌控把握保护接线和整定试验方法。装置设计紧凑，整体性强，保护装置功能完备，集保护、测量、控制、监测、通讯多种功能于一体，本装置不仅能作为电力、电气、自动化类专业变压器保护教学实训平台，而而且可作为学生熟悉和掌控把握电力通讯规约和多种编程系统硬件和系统平台。本装置还配备有RS-485/Modbus-RTU通信连接口及上位机监控系统。

一、装置的安全保护体系

1. 总电源由三相钥匙开关控制，设定有三相带灯熔断器作为断相指示。

2. 控制屏电源由接触器经过起、停按钮实行控制。

3. 屏上装备有电压（V）型漏电保护装置和一套电流（A）型漏电保护装置，控制屏内、外或强电输出若有漏电现象，即警报并切断总电源，保证实训安全。

4. 三相调压器原、副边均设定有过流保护装置，相间、线间有过电流（A）或直接短路时均能自动保护。

5. 设定有定时器兼报警记录仪（服务管理器），对违规使用的次数实行记录，为学生实训技能的考核提供一个统一标准。

二、实训项目

1. 系统正常运行及不平衡电流（A）的测量实训

2. 模仿变压器瓦斯保护实训

3. 变压器的电流（A）速断保护实训

4. 微机变压器纵差动保护整定实训

5. 变压器的二次谐波限制动作实训

6. 变压器差动速断保护实训

7. 三绕组变压器差动保护实训

8. Y/Y-12双绕组变压器差动保护实训

9. Y/△-11双绕组变压器差动保护实训

10. 对比率限制动作特性的研究实训

11. 双绕组变压器的过电流（A）保护实训

12. 三绕组变压器的过电流（A）保护实训
