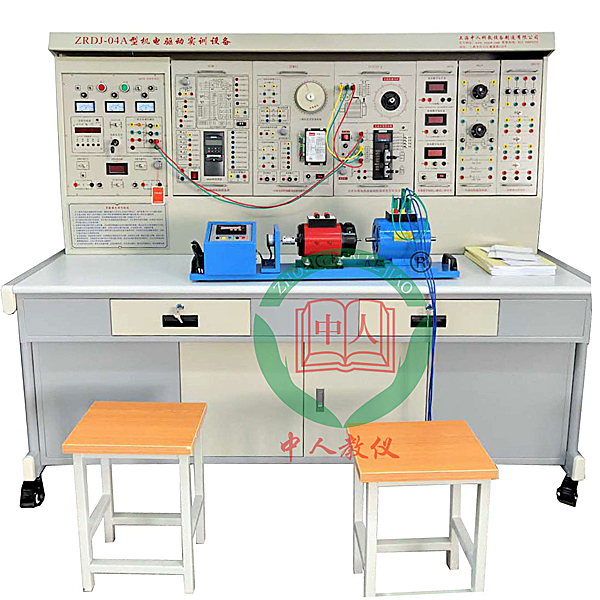

电机驱动与控制实验台

本装置能适用《电动机拖动与调节速度》，《电动机学》，《维特电动机及控制系统》，《机电传动与控制》，《机电一体化》 等课程大纲要求的实训。装置设计新颖、构造合理、外观豪华气魄，适合高等院校、中等专业学校、职业技术学院等新建或扩建实训室，迅速开设实训课提供了理想的实训设备。

1、综合性强：即能完成交直线DC电动机的调节速度控制，还可完成部分“微控制电动机”的实训。

2、整套性强：从仪表器具仪表、专用电源、电动机及其它实训部件到实训连接线均配套齐全。

3、电动机导轨底层基板应用20mm厚轧铁板，电动机运行噪音小，永不变形，保证了设备长期运行。

4、配套的小型电动机经过特殊设计，其特性和功能数值可模仿中小型电动机，学生经过实训可深入对电动机理论的理解。

5、设定有电流（A）型漏电保护，相间、线间过载或短路均可自动保护功能。

6、交流AC电源应用隔离变压器输出，实训收集波动线更加安全可靠。

7、定时器兼报警记录仪：具有设定时间、定时报警、切断电源及记录各种警报次数功能。

一、技术功能
1.写入电源：三相四线380V±10% 50Hz。
2.作业环境：温度-10℃～+40℃，相对湿度＜85%(25℃)。
3.装置容量：＜1.5KVA。
二、设备包括
1.交流AC电源(带过流保护措施，隔离变压器输出)
提供三相0～430V可调交流AC电源，同时可得到一相0～250V可调的交流AC电源(配备有一台三相同轴联动自耦调压器，功率1.5KVA)。可调交流AC电源输出处设定有过流保护装置，当相间、线间过电流（A）或直接短路均能警报并切断电源。配备有三只指针式交流AC电压（V）表，经过变换开关，可指示三相电网电压（V）和三相调压输出电压（V），并有指示灯指示外部电源写入和作业电源输出。交流AC电源经过隔离变压器输出，实训安全可靠，便利测试波动线。
2.高压直线DC电源两路
提供220V(0.5A)励磁电源及0～250V(3A)连续可调稳压电枢电源各一组(内部设定有过流过压保护电子回路)，并设定有直线DC数字显露电压（V）表及变换开关。
3.人身安全保护体系
设定有三相隔离变压器一组(三相电源经钥匙开关、接触器后，到隔离变压器，再经三相调压器输出)，使输出与电网隔离，对人身安全起到一定的保护作用；
设定有电流（A）型漏电保护器，控制屏若有漏电现象，漏电流（A）超过一定值，即切断电源。强电连接线及插座，应用全封闭构造，使用安全、可靠、防触电。设定有电压（V）型漏电保护器，控制屏若有漏电现象，即切断电源。

电动机驱动与控制实训台,微机保护综合实训装置

一、 概 述

当前电力系统继电保护绝大多数应用微机型保护装置，它作为现代化的保护装置在电力系统二次部分中占有非常重要的位置。--对于电力系统专业技术的学生以及在岗的专业技术人员掌控把握微机装置的接线、功能数值设定及调节测试全部非常重要。

“电力系统微机保护综合实训装置”是针对职业院校的电力技术类专业“电力系统继电保护”、“电力系统微机保护”及相关专业课程设计的综合型实训装置。该实训装置应用电力工程中广泛应用的微机线路测控装置和微机变压器测控装置，配备模仿一次系统（含输电线路、电力变压器、负载阻抗、短路阻抗）、三相可调电源调压器等功能模型块，可以完成微机线路、微机变压器保护装置的特性测试、接线、以及线路保护、变压器保护的功能数值整定设定、运行等方面的实训和考核项目。本装置可用来电力行业培训，也可以用来职业院校等相关专业的实训教学。

二、 特 点

1. 实训装置的核心设备—微机线路测控装置、微机变压器测控装置，并具有物理模仿一次系统，使学生可以很直观的理解电力系统发生各类短路故障时电量功能数值的改变。

2. 实训装置具有升级连接口，用户可以在基于模仿一次系统基础上拓展继电保护及二次线路实训项目。

3. 通信组网：实训装置具有RS-485总线连接口，可以完成基于微机测控装置的电力系统SCADA。

三、 技术功能数值参考规格

1.规格限定电压（V）：三相五线～380V±10%  50Hz

2.作业环境：环境温度界限为-5℃～+40℃ 相对湿度＜85%（25℃）海拔＜4000m

3.规格限定容量：3.0kVA

4.外观尺寸：1240mm×500mm×2000mm

四、 实训项目

微机线路保护实训

1. 模仿电力系统正常、最大、最小运行方式

2. 模仿系统短路

3. 微机定时限过流保护

4. 微机带时限电流（A）速断保护

5. 微机无时限电流（A）速断保护

6. 阶段式过电流（A）保护

7. 运行方式对保护感知度的影响及感知度校验

8. 电流（A）电压（V）连锁保护

9. 反时限电流（A）保护
