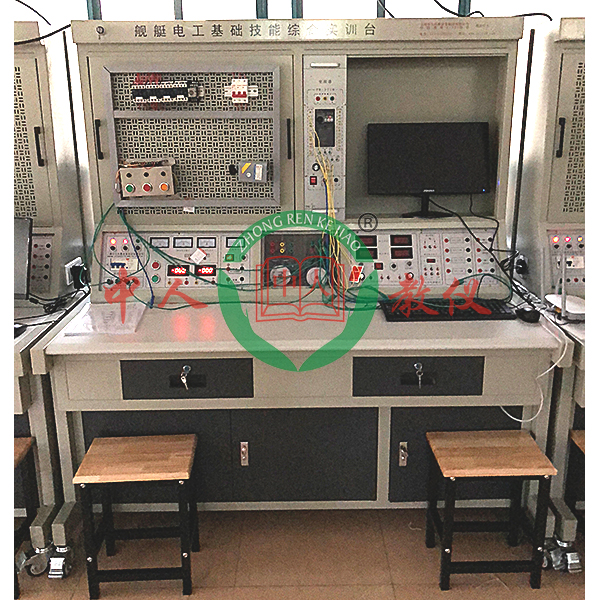

舰艇电工技能实训装置

1、应用网孔板构造，多加元件即可多加实训内容，方便二次研发及功能拓展。

2、基于plc及变频器的电气控制实训项目，配备装备了MCGS组态系统与计算机实行通信监控实训运行状态。

技术功能：

1、作业电源：三相四线（或三相五线）～380V±5%  50Hz

2、温度：-10℃～40℃，相对湿度＜85%（25℃）

3、装置容量：＜1.0KVA

4、重量：200Kg

设备基础包括：

1、实训屏外壳：钢制双层亚光密纹喷塑构造，金属铝面板。

2、电源及功能数值：

2.1、写入电源：三相四线电源，写入时红、黄、绿三只指示灯亮。

2.2、电源输出：总电源开关开启后，打开电源开关锁，按下启动按钮，三相四线电源输出，三只450V电压（V）表指示作业线电压（V）。

3、安全保护：设定有电压（V）型漏电保护器和电流（A）型漏电保护器，并有单片机自动控制全程监控装置过载或短路，自动切断总电源，故障排除按下复位按钮方可再次启动电源，保证设备和实操者安全。

4、恒流稳压双用电源：两路单独。每路输出电压（V）0-30V，输出电流（A）4mA-2000mA，内置式继电器自动换档，多圈电位器连续调动，使用便利，电流（A）电压（V）输出用0.5级数字表指示。电压（V）平稳度＜10-2，负载平稳度＜10-2，纹波电压（V）＜5mV。

5、+5V直线DC稳压电源1路，输出电流（A）500mA。

6、实训管理器：平时作为时钟使用，具有设定密码、实训考核时间、定时报警、切断电源等功能；--还能自动记录由于接线或实操错误所造成的警报次数，为实操者实训、考核提供一个统一的标准。

7、智能功率、功率因数表

经过键控、数字显露窗口完成人机对话功能控制模式。能测量电子回路的功率、功率因数。功率测量精度为1.0级，功率因数测量界限0.3-1.0，电压（V）电流（A）测量范围为450V和5A。

8、直线DC数字显露电压（V）表一只，采经过键控、数字显露窗口完成人机对话功能控制模式。测量界限：0-300V。测量精度为0.5级。

9、直线DC数字显露mA毫安表一只，测量界限：0-2000mA。测量精度为0.5级。

10、指针式测量电表：交流AC450V1只，交流AC5A3只，精度1.0级。

11、整流二极管：提供四只IN5408二极管，用来整流或能耗限制动作。

12、大功率电阻：三只75Ω/75W电阻用来电动机降压启动，一只10Ω/25W电阻用来异步电动机的能耗限制动作。

舰艇电工技能实训装置,智能供配电实训装置

1.高压配电装置

(1)外壳尺寸(宽X深X高)小于等于900mm X 1450mm X 2300mm。

(2)▲规格限定电压（V）≥12kV;规格限定频率50Hz;规格限定电流（A）≥630A;规格限定短路开断电流（A）≥20kA;控制电压（V）220V。

(3)▲整套供配电设备可完成倒闸实操、高压配电装置检修、高压配电装置二次线路故障排查、继电保护测试、低压配电装置电子回路设计及装调、低压配电装置检修及故障排查、电能计量、智能电力监控系统编程调节测试、常用照明及动力控制电子回路设计装配等实训项目。

2.低压配电装置

(1) 外壳尺寸(宽X深X高)小于等于900mm X 900mm X 2300mm。

(2) 断路器带电流（A）、电压（V）监测，有过流保护、欠电压（V）保护、过电压（V）保护等。

(3)整套供配电设备可完成倒闸实操.高压配电装置检修、高压配电装置二次线路故障排查、继电保护测试、低压配电装置电子回路设计及装调、低压配电装置检修及故障排查、电能计量、智能电力监控系统编程调节测试、常用照明及动力控制电子回路设计装配等实训项目。

3.智能电力监控装置

(1)外壳尺寸(宽X深X高)小于等于900mm X 900mmX 2300mm。

(2) 包括显露器、监控主机等。

(3)整套供配电设备可实現倒闸实操、

高压配电装置检修、高压配电装置二次线路故障排查、继电保护测试、低压配电装置电子回路设计及装调、低压配电装置检修及故障排查、电能计量、智能电力监控系统编程调节测试、常用照明及动力控制电子回路设计装配等实训项目。.

4.电力监控系统

协作电力监控装置使用

5.专用工量具

6.作业台
实训内容：

1、倒闸实操

2、高压开关储物柜检修

3、继电保护测试

4、二次线路故障排查

5、一次、二次接线图和原理图设计
