电气安装维修技术实训台

电气装配与维修实训考核装置是按照工厂电气装配和室内电气装配等维修电工和电气装配工实训鉴定要求研发的一种通用实训平台。适合于各类职业院校和技工学校维修电工、电气装配工、水电工等有电气实训要求的相关专业的作为共同共用实训平台使用。

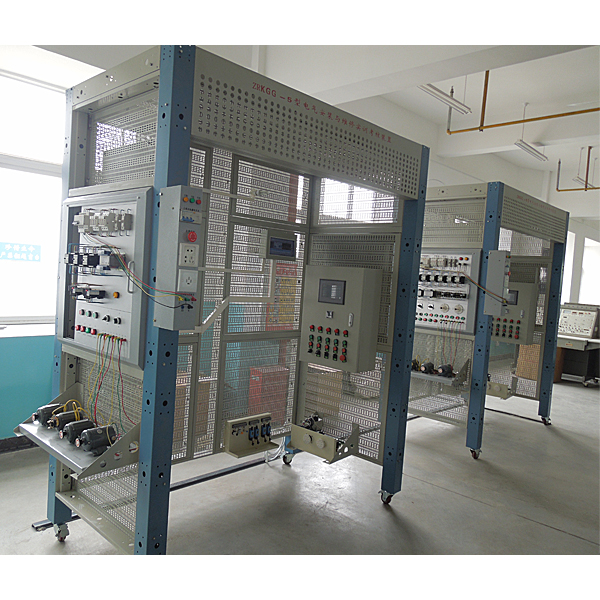

该装置应用钢制网孔板和铝制框体结构组接而成，装配备有自锁式脚轮，便利位移和使用。装置设计高度以人站在一级人字梯即可便利实操的高度，既安全又能让使用者感受到施工现场环境。横向、丛向宽度合适，可以模仿现场线路的转向布置。网孔板可以便利拆下。做隐蔽工程施工时，铝制框体结构是仿建筑隔断用龙骨的加大宽度精心设计，带有穿管孔，使用扎带固定线管，在穿出网孔板时可以使用壁疏引出导线穿入明装底盒。配套的PVC管弯管器，可便利的对PVC管弯成90度。

可实行电工装配。如桥架装配、PVC管装配、吊灯、白炽灯座、日光灯、开关、插座、控制箱式模型块、配电箱等，含有有交流AC异步电动机、直线DC电动机、步进电动机、伺服电动机、温度控制器、电偶、plc、变频器触摸屏等控制与受控对象。每个实操组配套一可位移式工量具车和元件储物柜，方便对元件的保管和装配施工。从根本上解决了学校在普通墙面上实行的装配培训的使用不便利、实训界限窄的问题。

设备应具有组装灵活便利的特别点，可以按照学校的实际教学条件构成，2人组、3人组、4人组……，单面、双面等不一样的方式。长度结合基于2个0.8米的基础结合单元，辅助配备有0.2米、0.4米的结合单元，形成不一样的长度结合，能够适用不一样的教学场地的需要。

二、技术功能数值

1、作业电源：三相五线 供电  AC 380 V/220 V ±7.5%  50 Hz；

2、作业环境：用绝缘地板（或使用绝缘地毯）；

3、实训装置主网孔板尺寸：长（mm）×宽（mm）＝798×768

4、实训装置外观尺寸：见配备表单

5、实训装置材料：铝制；

6、最大功率消耗  ≤1.5KW

7、安全保障功能：具有接地保护、过流、过载、漏电保护功能，符合相关的国家标准。

电气装配维修技术实训台,泵站系统运行维护实训台

一、产品基础简介
泵站系统运行与维护是从事泵站机械设备、电气设备及计算机监控系统的查验、实操、巡视、处置整理运行中出现的各种现象和各种问题处置整理人员，本实训平台以泵站系统内常见泵管阀的拆卸装配、调节测试、运行与维护为主要切入点。技术平台含有泵管阀拆卸装配维护技术、电气自动化技术、在线监测技术、节能技术以及安全技术等，全方面地展现了泵站系统液体输送的运行机制，有助于学生深入对理论知识的理解，深化泵站系统的认知，培养良好的工程素质和实践能力，提升综合职业能力，不仅可以作为竞赛实操平台，还可适用各职业院校环境工程、环境科学、建筑环境与设备工程、市政工程、水利工程等相关专业的平常的实训教学。
二、产品特别点
1.下部托盘应用至少2mm厚不锈铁板制作；主体框体结构应用至少45mm×45mm铝制型材搭建；有机玻璃器件应用至少10mm厚浅蓝色有机玻璃制作；主体管道应用DN40的透明PVC管，装置下部装备有水平调动轮。
2.平台依据工程教学实践目标设计，经过泵、管、阀的拆卸装配与维护实训，着重实训学生的创新思维和实际动手能力。
3.平台既可对泵、管、阀实行拆卸装配维护，也可整机调节测试运行；配备有调节速度搅拌机，可自行配备污水；带有触摸屏，操控便利，而且运行流程可视化；气动阀门均有开关到位反馈，明确阀门状态；经过调动变频器功能数值，精确控制水泵出水流量。
4.配备有单独的电源控制储物柜系统，并应用工业级的电气元件，保证设备的用电安全；配套可悬挂式安全标语警示牌，防止他人误合闸。具有漏电压（V）、漏电流（A）保护装置，安全符合国家标准。

三、技术功能
1.写入电源：三相五线（或四线）制AC380V±10%  50Hz
2.作业环境：环境温度界限为0℃～＋40℃ 、相对湿度＜85%（25℃）
3.装置容量：＜2kVA
4.外观尺寸：800mm×600mm×1800mm（控制储物柜）
1800mm×850mm×1700mm（平台）
1500mm×800mm×821mm（实操台）
5.安全保护：具有漏电压（V）、漏电流（A）保护装置，安全符合国家标准。
6.输液管道耐压:≤1MPa
7.液体流量：0.85m3/h
8.气源使用压力：0.4～0.7MPa
9.管道材料：透明PVC管
