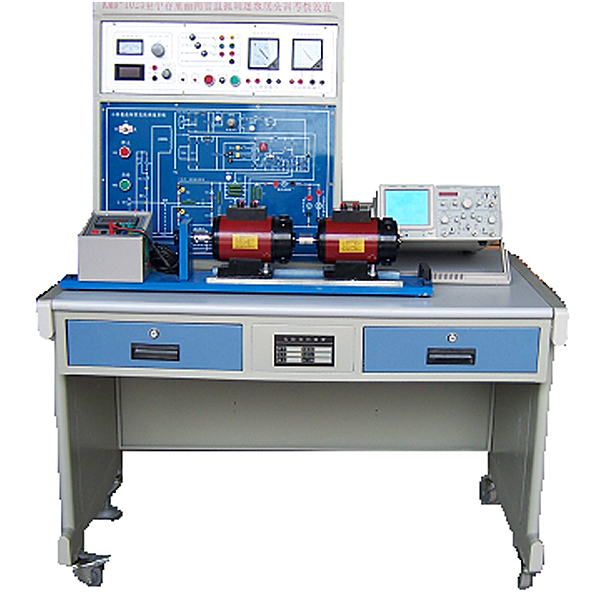

晶闸管直流调速控制系统实训台

●技术功能

1、写入电压（V）：三相四线(380V±10% 50Hz)

2、作业环境温度界限：-10℃~+40℃ 相对湿度＜85%(25℃) 海拔＜4000米

3、装置容量：≤1.5kVA

二、装置的基础配备

1． DMO1电源控制屏

（1）交流AC电源：三相～380V电源(具有输出短路保护)。
（2）直线DC电源：220V /0．5A直线DC励磁电源，为直线DC发电动机提供励磁电源，带数字显露。
（3） 测量式仪表
1)交流AC电压（V）表一只：可经过其下方的波段开关变换指示三相电网写入线电压（V），精度1.0级
2)直线DC电压（V）表一只：镜面精密指针式直线DC电压（V）表(±300V，精度1.0级
3)直线DC电流（A）表一只：带镜面精密指针式直线DC电流（A）表(±2A，精度1.0级)
（4）故障设定箱：可设定不低于10个故障点。
（5）人身安全保护体系：电压（V）型漏电保护器，电流（A）型漏电保护装置，实训连接线及插座，控制屏两侧设定有一相三极220V的电源插座及三相四极380V的电源插座等。
2．DM02实训桌
实训桌为钢制双层亚光密纹喷塑构造，桌面为防水浸、防火烧、耐磨损高密度板，设两个大抽屉，用来放置工量具、放置部件及图纸文档实训指导书等。并设四个万能转向轮和四个固定调动机构，方便位移和固定。
3．DQ03-1不锈钢电动机导轨、1024光码盘测速系统及智能数字显露转动速度表

包括日本欧姆龙1024光电编码器，智能数字显露转动速度表及固定电动机的不锈钢导轨等。不锈钢导轨平整度好，无应力变形，加工精细，同心度好，互换性好，能保证电动机与电动机之间连接的同心度偏差不超过±5丝，电动机运行噪声小，实训功能数值典型，能较好适用实训要求。

晶闸管直线DC调节速度控制系统实训台,消防喷淋灭火系统实训台

一、系统基础简介

 “喷淋灭火系统实训装置”依据《自动喷水灭火系统设计规范》相关标准设计,该系统具有喷水灭火系统典型构造，能够完成火灾探测，火灾报警，现场灭火等演示性实训项目，同时还能清楚的展示喷淋灭火系统的典型设备包括和系统作业原理，经过该装置的实操学习掌控把握，学生可以对楼宇中喷水灭火系统的构造有一个全面的理解，掌控把握建筑物内部主要灭火设备的应用，熟悉楼宇中湿式报警阀、水流指示器、压力开关等灭火设备的构造和原理，熟悉灭火系统的控制原理和作业过程。它适用来学习掌控把握《建筑灭火系统》、《楼宇给排水系统》、《楼宇消防控制系统》等专业课的中职业院校的实训教学。二、系统特别点

1.具有试验性喷淋启动功能，当自动控制系统出现故障时，可手动启动喷淋泵

2.本身自带控制器，可完成本地控制，也可完成消防报警联动控制

3.模型框体结构和水箱等主要部件全部使用不锈钢器件，保证不生锈、不易老化

4.喷淋泵和气压罐等关键设备分别应用知名品牌，平稳型强

5.湿式报警阀、水流指示器、压力开关等设备全部经过国家强制性产品认证

三、技术功能数值

1.写入电源：三相四线～380V±10%  50Hz

2.环境温度：+4℃～+45℃

3.装置容量：＜4kVA

4.外观尺寸：2170mm×720mm×1808mm

5.安全保护：具有漏电自动保护装置

四、主要配备与功能数值

1.灭火控制储物柜

(1)灭火控制器

灭火控制器使用单片机作为主控制器,完成对烟感探测器、水流指示器、信号碟阀、压力开关的状态检验测试，可以在自动状态下完成对报警输出，声光报警和启动喷淋水泵。经过串行口和系统可完成上位机监控功能，同时可完成本地控制和联动控制变换功能

(2)灭火控制储物柜

灭火控制储物柜由电源开关、电压（V）源指示、状态指示灯（烟感探测器、水流指示器、信号碟阀、压力开关）、声光报警器、手动控制装置等部分构成，可以完成喷淋灭火系统的电源控制、状态指示、火灾报警、自动灭火、手动灭火控制等功能，同时具有联动控制连接口，可以接受其它消防报警系统的联动控制信号。

2.喷淋灭火系统模型
