电机、变压器维修实验装置

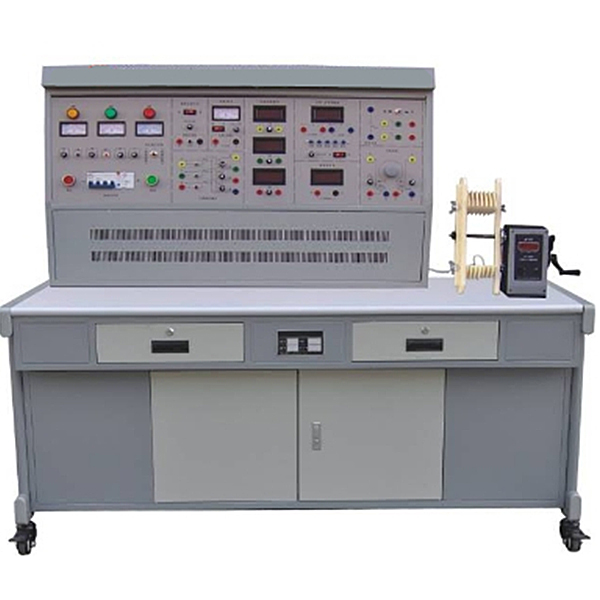

ZRDJB-01 电动机、变压器维修及检验测试实训装置 本装置是实行一相变压器、一相电容运行异步电动机和三相鼠笼异步电动机的拆除、重绕、组装、维修和电动机出厂检验测试的技能实训平台，可对学生在电动机拆除、重绕、组装及检修方面实行技能实训。适用来机电一体化、自动化及相关电气专业的《电动机制造工序技艺》《电动机维修》《电动机测试》等课程，集合机械工业出版社和中国劳动保障部《国家职业标准―维修电工》《职业技能鉴定培训教学资料及实训指导书―维修电工》等相关内容，同时可作为初级、中级、高级维修电工的等级考核与鉴定的设备。

二、技术功能数值

1、写入电压（V）：三相四线制～380V±10% 50Hz

2、作业环境：环境温度界限为-5～＋40℃  相对温度＜85%（25℃）

3、装置容量：＜1.5KVA

4、外观尺寸：1300mm×750mm×1300mm

三、装置的配备装备

1、电源控制屏   控制屏为钢制双层亚光密纹喷塑构造，金属铝面板

2、实训桌

实训桌上方附有防静电绝缘橡胶垫，为了方便绕线和实训室的管理，将手摇式电子计数线绕机固定在桌面上，桌子下方设定有放置铜线的绕线储物柜。

3、主控功能板

（1）三相四线电源写入，经漏电保护器和总开关，由接触器经过起、停按钮实行实操，并设定有急停控制按钮。

（2）控制屏面板上设定有指针式交流AC电压（V）表三只，查看三相电网电压（V）。

（3）三相可调交流AC电源，经过1.5KVA三相同轴自耦调压器实行调压，可输出三相0～450V及一相0～250V可调电压（V）。

（4）直线DC电源部分： 220V/0.5A直线DC电源一组，还有短路保护功能。 0～250V可调直线DC高压电源一组，带有过压保护及短路保护功能。

4、仪表功能板

（1）提供交流AC数字电流（A）表三只，测量界限0～5A，精度0.5级，三位半数字显露。

（2）直线DC数字mA毫安表一只：测量界限0～2000mA，三位半数字显露，精度0.5级。

电动机、变压器维修实训装置,立式筒仓式发酵槽实训装置

一、实训目的：

有机固体废物的堆肥化技术是一种最常用的固体废物生物变换技术，是对固体废物实行平稳化，无害化处置整理的重要方式之一。

经过本实训，希望达到下述目的：

1、  深入对垃圾好氧堆肥化的理解；

2、  理解垃圾好氧堆肥化过程的各种影响因素和控制措施。

二、实训原理：

   垃圾好氧堆肥化是在有氧条件下，依靠好氧微生物的作用来转化有机废物。有机废物中的可溶性有机物质可透过微生物的细胞壁和细胞膜被微生物直接吸收，不溶性的胶体有机物质则先吸附在微生物体外，依靠微生物分泌的胞外酶分解为可溶性物质，再渗入细胞。微生物经过自身的生命活动实行分解代谢和合成代谢，把一部分被吸收的有机物质氧化成简便的无机物，并释放生物生长、活动所需要的能量；把另一部分有机物转化合成新的细胞物质，使微生物繁殖，产生更多的生物体。

三、技术功能数值参考规格及功能数值：

1、环境温度：30℃～80℃、

2、处置整理垃圾：5～10L/h、

3、实训罐外径（Ø 350mm×高500mm）

4、装置外观尺寸：1200mm×400mm×1300mm、

5、电源220V

6、功率1000W、

四、主要配备：

1、垃圾发酵实训罐1个：发酵罐的本体应用有304不锈钢制成（实训罐外径：Ø 350mm×高1000mm），配取样口2个，
2、304不锈钢筛盘承托层1套；

3、垃圾翻转装置1套：(配备有250W调节速度电动机1台、调节速度器1套、304不锈钢搅拌器 1套)发酵罐内装备有垃圾翻转装置，对其垃圾实行均匀搅拌；
4、304不锈钢加热恒温水浴1套、含包括附件：加热恒温水套1套〈一般保持35－45度〉、循环恒流水泵1台（最高扬程10m、规格限定流量12L/min、功率90W）、温度控制系统1套（控温精度：±1℃）、PT100温度传感器1个；加热管1根、功率800W，
