车床电路实验装置

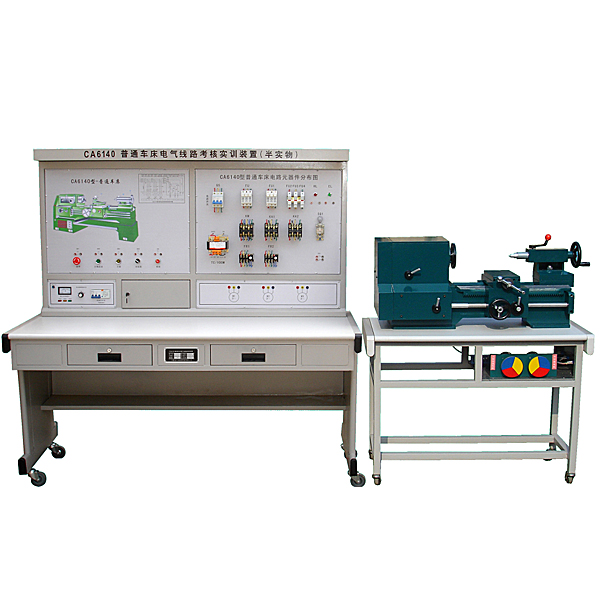

普通车床电气技能实训装置（半实物）多加C6140普通车床拟真半实物模型，经过连接口把机床电气部分和机床的实物模型连接起来，将机床的各动作过程全部展现出来，更加真实，直观。

2、构造要求

1．C6140型普通车床半实物拟真模型是参照实际C6140型普通车床的功能，并按一定尺寸比例缩小的设计；

2．本套装置电气部分的实操，能完成C6140型普通车床各种动作，它包括：主轴正反转、作业台进给等动作；

3．机床电气的全部接点，在装置的面板上设定了故障排除开关；

4．经过故障设定，可以使学生能真实的理解到故障点与实际车床的联系，使学生掌控把握实际的电气线路维修保养的动手能力；

5.全部故障点设定均在控制面板后面，正面为实操面和电器元件。

3、实训项目要求

1．熟悉常用低压电器的机构、原理；

2．电子回路线路解析；

3．经过查看机床模型的动作，理解机床的实际动作；

4．经过测量找出线路中的故障点，对车床的故障排除；

5．设定故障点，作为维修电工的技能考核装置。

车床电子回路实训装置,发动机拆卸装配、运行实训台

一、产品简介
该教学设备应用 电控汽油发动机总成(易于拆卸装配)的拆卸装配翻转台架和运行检验测试控制台两部分构成。拆卸装配翻转台架提供学生实行发动机拆卸和装配实训。装配好发动机后与运行检验测试控制台对接，可起动运行发动机，检验测试发动机的装配效果。
二．功能特别点
1.实训台面板上绘有彩色喷绘电子回路图，学生可直观对照电子回路图和电控汽油发动机实物，认知和解析控制系统的作业原理；
2.实训台由拆卸装配翻转台架和运行检验测试控制台两部分构成。
拆卸装配翻转台架由电控汽油发动机总成和可做360度翻转的发动机拆卸装配架构成，运行检验测试控制台由控制面板、发动机电控单元、冷却系统、供油系统、蓄电池等构成；
3.带有减慢速度机的拆卸装配翻转台架可做轴向随意角度的翻转和静止，可便利地实行拆卸和装配实训，下部放置接油盘，方便小零件、水及油的收集，做到三不落地；
运行检验测试控制台架装配备有起动运行发动机全部的部件要素，如电控单元、水箱、油箱和油泵、仪表、点火开关等，与拆卸装配翻转台架实行油路、电子回路、水路、气路的对接，可运行发动机(加快速度/减慢速度/怠速工况正常）、检验测试发动机装配的效果；
4.实训台面板上绘有彩色UV平面板喷绘电子回路图，学生可直观对照电子回路图和发动机实物，认知和解析控制系统的作业原理；
5.面板应用4mm厚耐腐蚀、耐创击、耐污染、防火烧、防潮的高级铝塑板，表面经特殊工序技艺喷涂底漆处置整理；面板打印有永不褪色的彩色系统电子回路图，实训台面板上装配备有检验测试端子、可直接在面板上检验测试各传感器、执行器、发动机控制单元管脚的电信号，如电阻、电压（V）、电流（A）、频率信号等；
实训台面板上装配备有汽车仪表、燃油压力表、真空压力表，可就地实时显露发动机转动速度、喷油压力、进气岐管压力等功能数值改变；
6.实训台装配备有诊断座，可连接专用或通用型汽车解码器，对发动机电控系统实行读取故障码、清除故障码、读取数值流等自诊断功能。
7.实训台配备装备有电源总开关、飞轮防护罩等装配保护装置。
