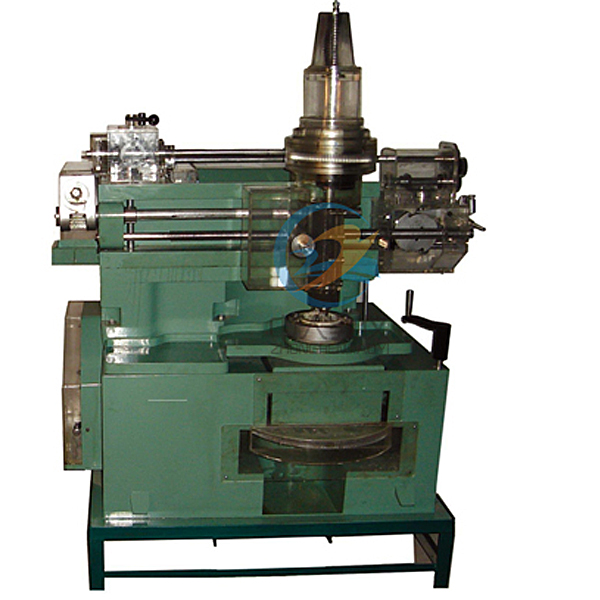

插齿机教学模型实训装置

插齿机教学模型实训装置,电动机软启动器控制实训装置

一、 产品特别点
1、本产品选用透明有机玻璃，零件应用铝件，能全透明地看到产品内部构造与动作。
2、全部解剖元件均能实行正常的机械运行。
3、充分展示各个细微构造和机构装配装置。
4、自动运行、演绎产品运作过程，使学生很直观的理解整体过程。
5、产品整体看上去美观大方、形象逼真、各部件分布清楚、一目了然，具体转动灵活、演示便利等特别点。
6、本模型系非标产品，主要实操功能与实物有一定的区别，在刚性和强度上不能与真机床相比，针对学生理解滚齿机传动系统、外部构造，有着对比直观的帮助。
二、产品说明
模型制作从材料使用及精度标准上与实物有着本质的区别，本公司生产的滚齿机模型是按实物的1：0.75的比例制作，是我厂经过制作实践以及学校及老师反映效果较满意的制作比例。
三、技术功能数值
1、外观尺寸为：（长×宽×高）1600mm×700mm×1300mm。
2、刀架滑板最大行程180mm，最大加工直径350MM。
3、滚刀主轴与工件中心线的最小距离60MM。
4、主轴电动机功率：0.75千瓦。




插齿机教学模型实训装置,电动机软启动器控制实训装置

一、概 述

1. 电动机软启动器(软起动器)是一种集电动机软起动、软停车、轻载节能和多种保护功能于一体的新颖电动机控制装置。该产品能有效地限制交流AC异步电动机起动时的起动电流（A），可广泛应用来风机、水泵、输送类及压缩机等负载，是传统的星/三角变换、自耦降压、磁控降压等降压设备的理想换代产品。

2. “电动机软启动控制实训储物柜”是为适用社会各行业对电动机起动设备的装配、调节测试、维修方面的电工、电气技术人员的需求，集合各职业院校电气类相关专业开设的《电工技术》、《工厂电气控制》、《电动机拖动及控制》等课程的技能实训而研制的，是各职教中心、培训机构、职业鉴定站（所）等相关单位的培训和考核设备，也是各职业院校电气类相关专业的实训设备。

二、特 点

1. 应用标准配电储物柜为主体储物柜，控制储物柜空间运用合理、占地面积小，外观美观。

2. 控制储物柜的器件选型、装配、接线等严格按照“电气设备安全设计导则”、“低压系统内设备的绝缘协作”、“电工成套装置中的导线颜色”、“电动机线端标识与旋转方向”等国家相关标准的规定实行设计。

3. 所用器件均应用国内外知名品牌，产品重量有保证。

4. 应用德力西软启动器，以及2.2KW电动机为控制对象，模仿电动机起动，贴近工业现场。

5. 提供各种保护功能，实训安全可靠。

三、技术功能

1. 写入电压（V）：三相四线（或三相五线）～380V±10%  50Hz

2. 作业环境：温度-5℃～+40℃  相对湿度＜85%（25℃） 海拔＜2000m

3. 装置容量：＜7.5kVA

四、系统配备装备

本实训储物柜主要采用储物柜体、电气室、德力西软启动器、三相异步电动机等构成。

1. 储物柜体

储物柜体为双层亚光密纹喷塑构造，双面储物柜门设计，冷轧铁板，结实牢固、美观大方。内部留有一次进出线端子排、出线孔以及接地标识。控制储物柜还设定有四个万能转向轮和四个固定调动机构。

2. 电气室

正面储物柜门设定有交流AC电压（V）表、交流AC电流（A）表、电压（V）指示变换开关，经过电压（V）指示变换开关可分别指示电网的UUV、UVW、UWU线电压（V）值，交流AC电流（A）表用来监视负载电流（A）的大小。还装备有运行状态指示灯、按钮开关等。电气室内部主要采用断路器、熔断器、交流AC接触器、电动机软启动器等器件构成。

3. 德力西电动机软启动器

软启动器装配在储物柜子内部，直接连接于异步电动机的转子线路中。当电动机起动结束后，软启动器被旁路切除。

4. 三相异步电动机

三相鼠笼异步电动机，2.2kW、940rpm，6极，电动机装配在铁板小车上，配备有四个万能转向轮，带专用电动机连接电缆。
