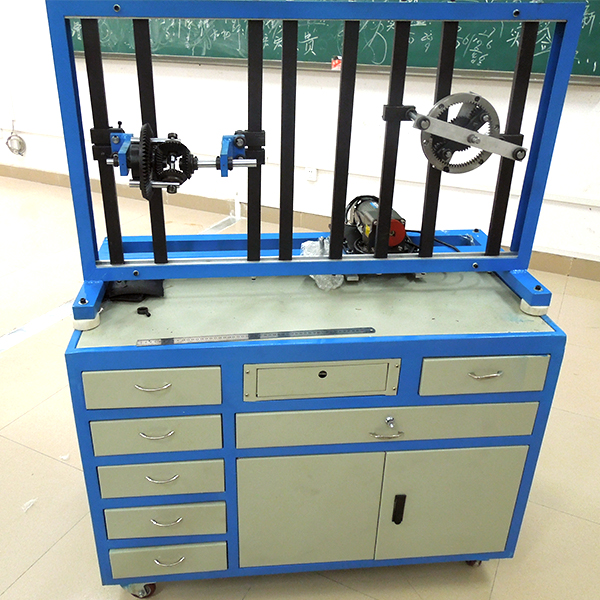

轮系创新设计拼装实验台
轮系创新设计拼装实验台,软启动控制线路实验装置1、轮系运动方案设计与分析;2、轮系拼装实训:2K-H行星轮系16种;
实训项目:
1、轮系动作方案设计与解析;
2、轮系拼接组装实训:
2K-H行星轮系16种;
2K-H型差动轮系24种;
3K周转轮系1种;
定轴轮系1种;
复合轮系2种;
动作分解、合成2种等总46种。
3、轮系构造解析:对给定的轮系实行构造解析,计算其自由度、传动比
4、轮系虚拟装配与拟真实训。
1. 能完成动作副的拼接、拆卸(爆炸)的演示。并配备有相应的动作副简图及文字说明;
2.能完成45种轮系机构的形象逼真三维(3D)动作演示;机构虚拟装配,机构的自动装配和拆卸分解过程,经过对各种轮系机构在虚拟系统中的模仿动作演示,多加对机构动特别点及其构造动作多样性等问题初步的理解

轮系创新设计拼接组装实训台,软启动控制线路实训装置
一、概 述
1. 电动机软启动器(软起动器)是一种集电动机软起动、软停车、轻载节能和多种保护功能于一体的新颖电动机控制装置。该产品能有效地限制交流AC异步电动机起动时的起动电流(A),可广泛应用来风机、水泵、输送类及压缩机等负载,是传统的星/三角变换、自耦降压、磁控降压等降压设备的理想换代产品。
2. “电动机软启动控制实训储物柜”是为适用社会各行业对电动机起动设备的装配、调节测试、维修方面的电工、电气技术人员的需求,集合各职业院校电气类相关专业开设的《电工技术》、《工厂电气控制》、《电动机拖动及控制》等课程的技能实训而研制的,是各职教中心、培训机构、职业鉴定站(所)等相关单位的培训和考核设备,也是各职业院校电气类相关专业的实训设备。
二、特 点
1. 应用标准配电储物柜为主体储物柜,控制储物柜空间运用合理、占地面积小,外观美观。
2. 控制储物柜的器件选型、装配、接线等严格按照“电气设备安全设计导则”、“低压系统内设备的绝缘协作”、“电工成套装置中的导线颜色”、“电动机线端标识与旋转方向”等国家相关标准的规定实行设计。
3. 所用器件均应用国内外知名品牌,产品重量有保证。
4. 应用德力西软启动器,以及2.2KW电动机为控制对象,模仿电动机起动,贴近工业现场。
5. 提供各种保护功能,实训安全可靠。
三、技术功能
1. 写入电压(V):三相四线(或三相五线)~380V±10% 50Hz
2. 作业环境:温度-5℃~+40℃ 相对湿度<85%(25℃) 海拔<2000m
3. 装置容量:<7.5kVA
四、系统配备装备
本实训储物柜主要采用储物柜体、电气室、德力西软启动器、三相异步电动机等构成。
1. 储物柜体
储物柜体为双层亚光密纹喷塑构造,双面储物柜门设计,冷轧铁板,结实牢固、美观大方。内部留有一次进出线端子排、出线孔以及接地标识。控制储物柜还设定有四个万能转向轮和四个固定调动机构。
2. 电气室
正面储物柜门设定有交流AC电压(V)表、交流AC电流(A)表、电压(V)指示变换开关,经过电压(V)指示变换开关可分别指示电网的UUV、UVW、UWU线电压(V)值,交流AC电流(A)表用来监视负载电流(A)的大小。还装备有运行状态指示灯、按钮开关等。电气室内部主要采用断路器、熔断器、交流AC接触器、电动机软启动器等器件构成。
3. 德力西电动机软启动器
软启动器装配在储物柜子内部,直接连接于异步电动机的转子线路中。当电动机起动结束后,软启动器被旁路切除。
4. 三相异步电动机
三相鼠笼异步电动机,2.2kW、940rpm,6极,电动机装配在铁板小车上,配备有四个万能转向轮,带专用电动机连接电缆。
