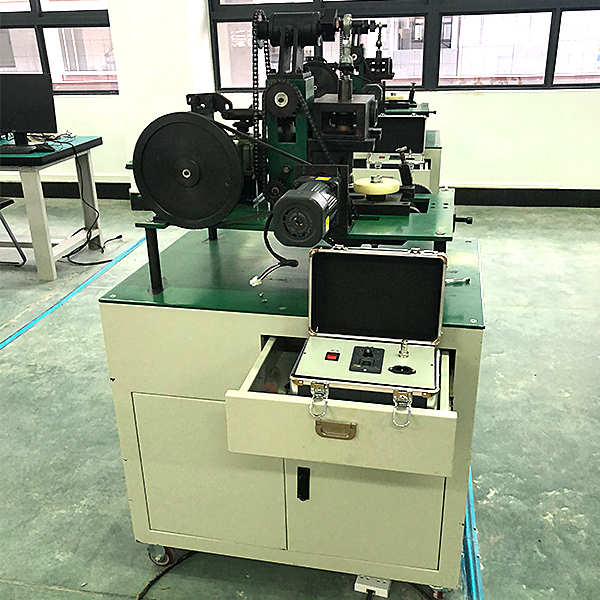

创意齿轮加工传动分析实验台

创意齿轮加工传动解析实训台,大功率电动机电气实训装置

一、实训项目：
1、插齿滚齿一体机传动原理创新解析。
2、插齿滚齿一体机构动作解析（测绘制作机构动作简图用计算传动比）。
3、齿轮切制实训：学生可分别用插齿、滚齿加工方法切制蜡制毛坯三种齿数的标准、正变位、负变位齿轮共9种。
4、对比解析标准齿轮、正变位齿轮、负变位齿轮的加工特别点。对比解析根切齿轮和不根切齿轮的齿形特别点。
5、机械传动装置的装拆实训。
6、机械功能数值（齿轮功能数值、尺寸公差及形位公差）测量实训。
二、基础构造：
1、机械基础传动解析实训装置架外观尺寸（长×宽×高）：1000×760×1320mm，材料应用：2mm冷轧铁板，表面处置整理：分色喷塑。
2、实训台平面板外观尺寸（长×宽×高）：1000×580×20mm，材料应用：2mm冷轧铁板，表面处置整理：阳极氧化（黑色）。
3、实训装置由多种基础的传动机构构成，如圆柱齿轮机构、圆锥齿轮机构、蜗杆蜗轮机构、螺旋齿轮机构、直线动作平面连杆机构、平行四边形连杆机构、螺旋传动机构以及链传动、滑键协作等。构成插齿机床与滚齿机床的传动系统，形成互相协调联动的范成动作、切削动作 、进给动作、让刀动作。
三、主要功能：
1、实训装置将插齿机和滚齿机合为一体。
2、实训装置能分别用插齿和滚齿方法加工三种齿数的标准齿轮、正变位齿轮和负变位齿轮共9×2种，其中含根切齿轮。可供学生查看插齿、滚齿全过程，各条传动路线运行现象及特别点，范成法加工渐开线齿廓的形成过程。
3、全部传动机构全部敞开可视。
4、可以用来渐开线齿廓切制原理实训、机械传动装置装拆实训、机械功能数值测量实训等。




创意齿轮加工传动解析实训台,大功率电动机电气实训装置

一、装置特别点

1.各功能结合套件应用积木式构造，方便二次研发及功能拓展；

2.全部实训连线均在控制屏面板上连接即可，无需直接接触电动机，安全可靠性；

3.全部电动机均选用工业现场应用的2kW中小型功率电动机，能真实反映电动机本身特性；

4.该实训装置带有电压（V）型和电流（A）型漏电保护功能，保证实训进程中实操者的人生安全和设备的保护；

5.整套性强，从仪表器具仪表、专用电源、电动机机组、实训部件及实训专用导线等均配套齐全；配套件的功能、规格等紧密集合实训的要实行配备。

二、技术功能

1.写入电源：三相四线AC380V±10% 50Hz

2.作业环境：温度-10℃～+40℃  相对湿度＜85%(25℃)  海拔＜4000m

3.装置容量：≤6kVA

4.重量：750kg

5.外观尺寸：189cm×80cm×170cm

三、装置的基础配备

实训装置由控制屏、实训桌、交直线DC电源、测量仪表结合套件、负载结合套件、电动机机组、实训箱式挂式模块件、实训导线及备品备件等构成。

（1）交流AC电源部分

提供三相0～450V可调交流AC电源，同时可得到一相0～250V可调的交流AC电源，配备有一台三相同轴联动自耦调压器（规格6kVA、0～450V）。可调交流AC电源输出具有短路保护装置，当相间、线间过电流（A）及直接短路均能起到保护。控制屏的供电由启停按钮实行控制，同时具有漏电声光警报、过压保护、相序指示、缺相指示功能；配备有三只指针式交流AC电压（V）表，经过变换开关，可指示三相电网电压（V）和三相调压电压（V）。

（2）直线DC电源部分

«双路直线DC电源：一路0～250V（3A）可控直线DC励磁电源（具有欠励保护、过流、短路及过压保护声光警报功能），另一路0～250V(20A)可控直线DC稳压电枢电源（过流、短路及过压保护声光警报功能），具有内部、外部两种控制模式，内部控制模式下，经过面板上的电位器来调动直线DC电压（V）输出；外部控制模式下，经过外加给定信号来控制直线DC电压（V）输出，可用来电动机闭环控制等实训；设定有一只直数字电压（V）表，经过开关变换，监示励磁电压（V）及电枢电压（V）输出。

同步电动机励磁电源：0～100V（4A），带短路保、过流保护功能。
