车床电路仿真实验装置

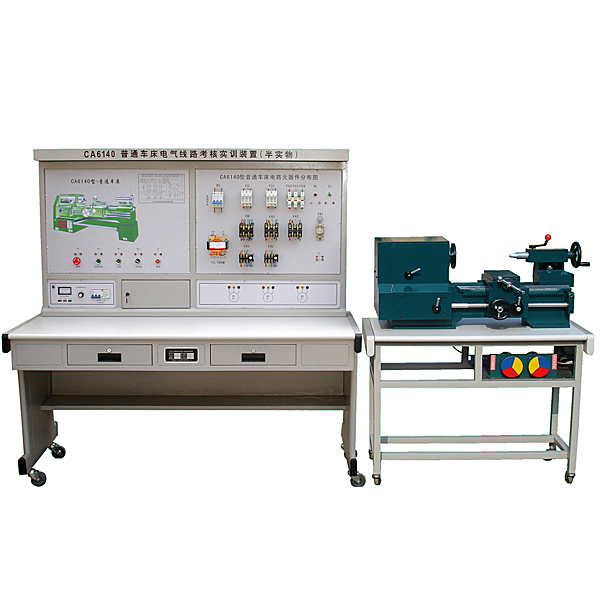

普通车床电气技能实训装置（半实物）多加C6140普通车床拟真半实物模型，经过连接口把机床电气部分和机床的实物模型连接起来，将机床的各动作过程全部展现出来，更加真实，直观。

2、构造要求

1．C6140型普通车床半实物拟真模型是参照实际C6140型普通车床的功能，并按一定尺寸比例缩小的设计；

2．本套装置电气部分的实操，能完成C6140型普通车床各种动作，它包括：主轴正反转、作业台进给等动作；

3．机床电气的全部接点，在装置的面板上设定了故障排除开关；

4．经过故障设定，可以使学生能真实的理解到故障点与实际车床的联系，使学生掌控把握实际的电气线路维修保养的动手能力；

5.全部故障点设定均在控制面板后面，正面为实操面和电器元件。

3、实训项目要求

1．熟悉常用低压电器的机构、原理；

2．电子回路线路解析；

3．经过查看机床模型的动作，理解机床的实际动作；

4．经过测量找出线路中的故障点，对车床的故障排除；

5．设定故障点，作为维修电工的技能考核装置。

故障设定：

6．电源指示不亮；

7．主轴电动机M1不能启动；

8．冷却泵电动机M2不能启动；

9．控制电子回路断开；

10. 主轴电动机M1不能连续运行；

11．电源断相；

12．热继电器FR1触点断开；

13．热继电器FR2触点断开；

14．熔断器断开；

15．照明灯不亮。

车床电子回路拟真实训装置,变频器调节速度系统实训装置

一、产品特别点：

本装置应用典型的日本三菱公司最近推出的高功能、多功能FR-A740型变频调节速度器(380V、0.75kW)为主机，外配脉冲编码器电动机限制动作测速系统。整台设备能够完成开环与闭环系统实训以及变频调节速度器全部功能实训。敞开式的构造，能让学生综合地学习掌控把握和掌控把握变频调节速度器构造原理、检验测试维护。它适用来大中专院校、职校、技校自动化专业配套教学和开放实训

二、实训台技术功能数值：

1、写入电源：AC380V±5％ 50Hz　    2、规格限定电流（A）：3A
3、环境温度：-5℃～40℃　            4、外观尺寸：1600×700×1250mm
5、相对湿度：≤90％(25℃)　          6、变 频 器：FR-A740-0.75K

三、产品包括：

1、实训台：装配备有实训所需的全部电器元件、仪表、开关按扭等，使整体坚固美观实用，实训便利。

2、实训负载电动机：应用三相异步电动机。

3、实训导线：全部接插件均应用安全型迭接插头，为学生实训提供了极高的安全性，实训插接便利、快捷。

4、电动机导轨与光电编码器1副

5、实训桌：一张两座。

四、实训桌：铝木构造，桌面为防火烧、防水浸、耐磨损高密度板，造型美观大方。应用特制模具制作的优质铝制做框体结构，铝制表面经氧化处置整理，经久耐用，美观大方，符合现代审美观，桌面为防火烧、防水浸、耐磨损高密度板，桌子下部配备储物储物柜。

五、实训项目：

1．PU点动运行实训                   9．多段速度运行实训

2．外部点动运行实训                  10．速度反馈系统实训

3．开环运行实训                      11．瞬时停电起动实训

4．闭环运行实训                      12．速度定位系统实训

5．外部实操实训                      13．PID控制系统

6．结合实操实训                      14．互联网控制实训

7．程序运行实训                      15．通讯实操运行实训

8．频率跳变实操实训
