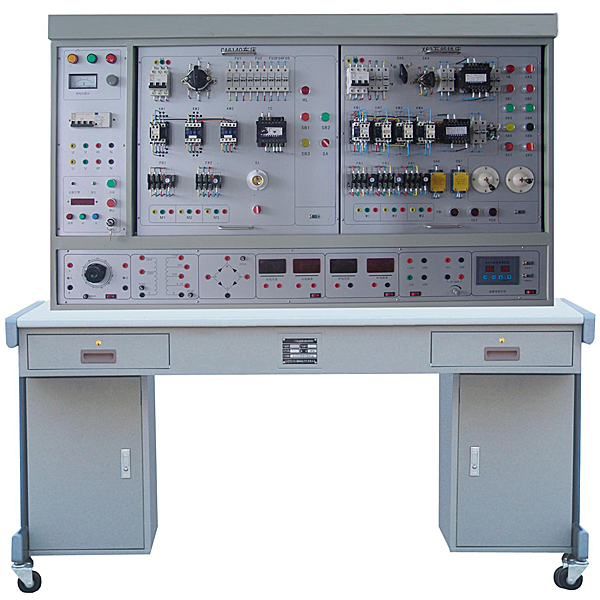

机床电路演示实训台

本装置是我公司为各职业技术院校的电气、自动化及相关专业、社会电工培训、各县市维修电工鉴定所（站）等单位电气控制的教学、考核而研制的实训设备。全用来课堂演示、机床电气控制原理性实操及实训实习考核。装置经过便利地更换箱式挂式模块件可分别考核七种机床电子回路，运用率高、减少资金投入，每个箱式挂式模块件设定单独的故障设定盒，实操便利。由于设备均应用工业上通用的电器，因而可作为电工类职业培训的考核设备。经过本设定的培训能提升学生动手能力和故障排除技能，并克服以往在实际设备上实行教学费用高而且难以达到教学目的的弱点。

二、适用界限

经过更换箱式挂式模块件能完成以下七种机床电子回路的实训考核：

1、Z35型摇臂钻床电气技能实训考核

2、M7120型平面磨床电子回路技能实训考核

3、Z3050摇臂钻床电子回路技能实训考核

4、CA6140普通车床电子回路技能实训考核

5、M1432磨床电子回路技能实训考核

6、X62W万能铣床电子回路技能实训考核

7、T68镗床电子回路技能实训考核

每个电子回路均设定有16个故障点，经过箱式挂式模块件上的故障设定盒随机设计故障点。

三、特别点

1、一台装置能完成七种机床电子回路的实训考核，经济效益显著。

2、设定有电压（V）型和电流（A）型保护器，能保证实操者人身安全，还设定有实训管理器，可设定实训时间，定时报警而且切断电源。为学生的考核提供一个统一的标准。

3、设定有单片机和全程监控三相输出作业电源相间、线间过载或短路，一旦发生即切断电源而且警报，故障排除按下复位按钮后才能重新启动电源，保证设备安全。

四、技术功能

1、写入电源：三相四线～380V±10%  50Hz

2、温度：-5℃～+40℃，相对湿度＜85%（25℃）

3、装置容量：＜1.5KVA

4、外观尺寸：1500mm×750mm×1400mm

机床电子回路演示实训台,交直线DC调节速度教学实训台

本设备是依据高等院校最新统编教学资料及实训指导书《电力拖动自动控制系统》、《直线DC调节速度》等教学资料及实训指导书大纲的要求，为协作高等院校、职业培训技术院校相关专业教学，及有关电力拖动、直线DC调节速度等自动化控制课程而推出的一个现代化实训平台，产品设计时充分考虑了目前国内实训系统的现状及发展趋势，精心设计而成。在同类产品具有构造合理、功能完善、方便实操、性价比高的优点。

（三）技术功能数值

1、交流AC电源：三相五线 AC 380 V±10% 50Hz；

2、温度：-10～50℃；环境湿度：≤90％无水珠凝结；

3、外观尺寸：长×宽×高=1800mm×760mm×1770mm；

4、整机功耗：≤1.5 kVA；

5、安全保障功能：实训台桌面应用高绝缘、高强度、耐高温的高密度板。具有接地保护、漏电保护功能，安全性符合相关的国标标准。应用高绝缘的安全型插座及带绝缘护套的高强度安全型实训导线

（四）功能特别点

本设备总体构造：

本设备实训桌为钢制喷漆构造，桌面为防火烧、放水、耐磨损高密度板，构造坚固。形状似长方体封闭式构造，造形美观大方。设定有4个小抽屉，用来放置工量具、放置部件及图纸文档实训指导书等；另有一个大储备箱，用来放置大件工量具或实训设备。桌面提供一个宽敞舒适的作业台面。实训桌还设定有4个万能转向轮和2个固定调动构造，方便位移和固定，有利于实训室的布置。

本设备将全数字直线DC调节速度器上的端子全引到面板上，强弱电完全分开，增强设备的安全型。其它配备设备均应用箱式挂式模块件式构造，位移性和拓展性强、维护便利等优点。还包括以下特别点：

1. 互联网化：互联网化时当今世界自动化控制的主流，如今的直线DC调节速度器不仅可以经过调节速度主机上传统数字量、模仿量的I/O点来完成对直线DC电动机的控制，还能经过人机界面、plc的现场总线或工业以太网技术完成对调节速度器实行信息资源共享和控制，来完成对直线DC电动机的控制。避免单机设备缺乏信息资源的共享而造成的控制单调现象，甚至还可以运用计算机与其联网，经过组态系统在计算机组态，完成对实训装置的远程监控。

2. 现场化：传统教学实训设备只是纯粹完成学校检验性实训而刻意设计制造的产品，造成教学和工厂实际自动化生产设备相脱节的现象，故现场化的教育方式十分必要，本产品选用工业化产品和目前最新工业技术，完全符合工业现场化应用标准。

3. 实训性：开放式教学的目的，主要是提升学生的实际动手能力，本装置中调节速度器的全部硬件电子回路均以开放式构造形式在面板上作了详尽的描绘，相应I/O点经过专业弱电端子全部引出，学生可以经过选用专用实训导线便利灵活地自行接线结合。

4. 先进性：本装置选用地直线DC调节速度器是当今最新工业产品，它以两个高效率地CPU为核心，融入了功能强大而又丰富地控制、运算和通信处置整理系统，使得以前在模仿直线DC调节速度驱动装置中完成地复杂调节速度拖动控制在本实训模型块上全部可变得轻而易举地完成。

5. 多样化：为尽可能反应出目前直线DC电动机调节速度的多样化，我们可以提供多种控制方式，本实训装置除了可实行一般常规直线DC电动机速度调节速度控制实训外，如果多加工序技艺板（须再购买）后还可以完成各种复杂传动控制，如张力、位置、卷取、摆动等控制。教师可以按照学校教学目的的不一样，灵活选用控制方式。
