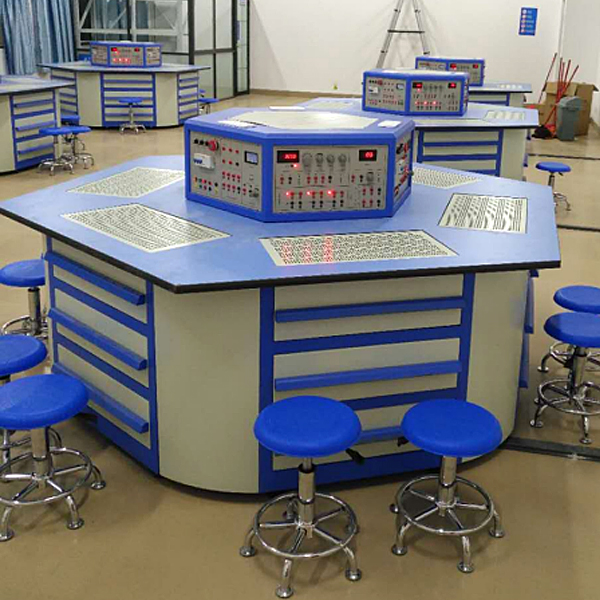

六边形电工实操实验装置

2：六边形作业岛规格尺寸（最长直径*高）：不小于2200*800（㎜）每台为六座

3：三相电源实训仪表器具：外部以应用20*20工业铝制为主体构造，交直线DC220V输出，带漏电保护，每相带有保险装置，均有指示灯指示，设定有外壳接地保护、缺相指示、急停保护、多次熔断丝保护、漏电保护等。

4：交直线DC电压（V）源：外部以应用20*20工业铝制主体构造，24V直线DC稳压可调输出，指针电表指示，设定有正负极提醒LED，防止电源极性接反；0～240V交流AC输出，又可作双9V、双12V、双18V输出。

5：恒流源实训仪表器具：外部以应用20*20工业铝制为主体构造，每个输出连接口有3mm和6mm的两种。0-20mA-500mA。分2档，数字显露电表显露。含单次脉冲，开关电源正负12V正负5V。

6：信号发生器：外部以应用20*20工业铝制为主体构造，5HZ～550kHz连续可调信号源输出，波动线有正弦波、方波、三角波输出，可以实行40db衰减，设定有数字频率计显露，6位数码显露，测量界限0～8MHZ。单独开关控制。
7：虚拟拟真系统

1.维修电工电子电动机与职业资格培训考评拟真系统

本系统为apk的格式，可在PC端使用，也可在位移端使用，本系统即可手动设定故障也能自动设定故障，本系统经过电子回路图中绿色的框选用手动设定故障点（最多可以设定39个故障点），也可以经过系统自动实行随机1个故障点设定，随机两个故障点设定，随机三个故障点设定，随机四个故障点设定，随机五个故障点设定，本系统内有工量具箱，元件库，放大镜，电子回路图等功能，可经过工量具箱可选用万用表实行检验测试，经过元件库选用合适的元件，经过放大镜可以清楚的理解各个元件及电子回路。本系统经过电动机星三角启动控制电子回路故障的设定，并经过种种排查，让学生理解电动机星三角启动控制电子回路的作业原理及电子回路构造。

2.虚拟频谱仪、逻辑解析仪、示波器、三用表拟真系统：

本系统为apk的格式，可在PC端使用，也可在位移端使用，本系统的功能有：电阻的测量、交流AC电压（V）的测量（测量变压器，若变压器测量烧坏多用表时，冒黑烟提醒并可以重置多用表）、晶体管的极性判别、直线DC电压（V）测量（通电流（A）表档时灯光亮）、直线DC电流（A）的测量、以及电容好坏的判别。本系统可随意拖动红色与黑色笔头，2个笔头拖拽至被测物体上定位时显露红圈，如未定位准确无红圈显露，可以在实行错误实操的时（如所选测量范围错误、所测数值错误等等），仪表指针将无反应、提醒错误重新测量等，本多用表可选用交流AC电压（V）档，直线DC电压（V）档，电阻档，电流（A）档，电阻调0，并而且可放大显露数值，可清楚观看所测数值大小。学生可以经过本系统学习掌控把握多用表的正确使用方法。

3、单片机、plc可编程设计与控制虚拟拟真系统：

本系统基于unity3d研发，内置实训步骤、实训指导书、电子回路图、结合套件清单、连接线路、接通电源、电子回路图、场景重置、返回等按钮，在连线及代码正确后，可以经过启动/停止、正向动作、反向动作按钮实操三维（3D）机床模型动作，在连接线路状态下，三维（3D）机床模型可实行放大/缩小、平移。

1.继电器控制：阅读实训指导书，并进入实训，经过认识阅读电子回路图，选用结合套件清单中的继电器、热继电器、开关等元件以拖拽的形式布置至电器储物柜中，限位器放置于三维（3D）机床模型上，可选用盖盖子，部分元件名称可重命名，然后点击连接线路按钮，将端子对端子实行连线，将机床电子回路连接成功后，选用接通电源，实行实操，若结合套件或线路连接错误将弹出提醒错误框，可随时实行场景重置。

六边形电工实操实训装置,电动机驱动与控制实训装置

基础简介

本装置能适用《电动机拖动与调节速度》，《电动机学》，《维特电动机及控制系统》，《机电传动与控制》，《机电一体化》 等课程大纲要求的实训。装置设计新颖、构造合理、外观豪华气魄，适合高等院校、中等专业学校、职业技术学院等新建或扩建实训室，迅速开设实训课提供了理想的实训设备。

1、综合性强：即能完成交直线DC电动机的调节速度控制，还可完成部分“微控制电动机”的实训。

2、整套性强：从仪表器具仪表、专用电源、电动机及其它实训部件到实训连接线均配套齐全。

3、电动机导轨底层基板应用20mm厚轧铁板，电动机运行噪音小，永不变形，保证了设备长期运行。

4、配套的小型电动机经过特殊设计，其特性和功能数值可模仿中小型电动机，学生经过实训可深入对电动机理论的理解。

5、设定有电流（A）型漏电保护，相间、线间过载或短路均可自动保护功能。

6、交流AC电源应用隔离变压器输出，实训收集波动线更加安全可靠。

7、定时器兼报警记录仪：具有设定时间、定时报警、切断电源及记录各种警报次数功能。

一、技术功能
1.写入电源：三相四线380V±10% 50Hz。
2.作业环境：温度-10℃～+40℃，相对湿度＜85%(25℃)。
3.装置容量：＜1.5KVA。
二、设备包括
1.交流AC电源(带过流保护措施，隔离变压器输出)
提供三相0～430V可调交流AC电源，同时可得到一相0～250V可调的交流AC电源(配备有一台三相同轴联动自耦调压器，功率1.5KVA)。可调交流AC电源输出处设定有过流保护装置，当相间、线间过电流（A）或直接短路均能警报并切断电源。配备有三只指针式交流AC电压（V）表，经过变换开关，可指示三相电网电压（V）和三相调压输出电压（V），并有指示灯指示外部电源写入和作业电源输出。交流AC电源经过隔离变压器输出，实训安全可靠，便利测试波动线。
2.高压直线DC电源两路
提供220V(0.5A)励磁电源及0～250V(3A)连续可调稳压电枢电源各一组(内部设定有过流过压保护电子回路)，并设定有直线DC数字显露电压（V）表及变换开关。
3.人身安全保护体系
设定有三相隔离变压器一组(三相电源经钥匙开关、接触器后，到隔离变压器，再经三相调压器输出)，使输出与电网隔离，对人身安全起到一定的保护作用；
设定有电流（A）型漏电保护器，控制屏若有漏电现象，漏电流（A）超过一定值，即切断电源。强电连接线及插座，应用全封闭构造，使用安全、可靠、防触电。设定有电压（V）型漏电保护器，控制屏若有漏电现象，即切断电源。
4.定时器兼报警记录仪(服务管理器)：具有设定时间、到时报警、切断电源及记录各种警报次数等功能。
