电子焊接装配技术实训台

本装置是高度拟真的电子焊接装配实操台，适用学生电子制作、电子设计大赛、课程设计、毕业设计、创新实践活动等综合性、设计性、创新性的实训要求。可培养学生的实践能力和创新能力。适合技术学校、职业培训学校、职教中心、鉴定站／所等电子类专业《电子工序技艺》相关课程的教学实训和鉴定考核。

二、技术功能

1、写入电源：三相四线380V±10％50Hz

2、作业环境：温度-10℃～+40℃相对湿度<85％(25℃)

3、装置容量：<200VA

4、外观尺寸：1.6m×0.75m×2m。

三、实训装置

1、实训台

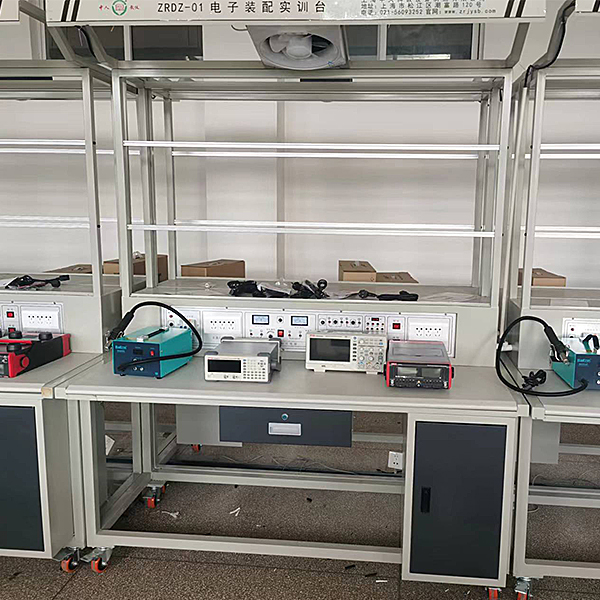

实训台主要采用实训桌、实训面板、钢木框体结构、顶部框体结构等构成。

（1）备配备有一个工量具储物柜，可放置实训套件、工量具和图纸文档实训指导书等；台面上铺有绿色防静电桌垫；另外还设定有四个带刹车的万能转向轮，方便位移和固定。

（2）有一块实训面板，提供AC220V电源插座连接口和固定直线DC电源，其中直线DC电源电压（V）分别为±12V、±5V，每路均有短路、过渡保护和自动恢复功率。

（3）钢木框体结构为双层构造。第一层用来挂放元件盒（焊接工序用）或实训箱式挂式模块件（调节测试工序用）。第二层设定有四个PVC夹板，可用来夹放相关实训图纸文档实训指导书。

（4）顶部框体结构上设定有电风扇和30W日光灯（照明设备）一个。

2、工量具配备装备：

配备装备元件盒、剥线钳、尖嘴钳、斜口钳、小十字螺丝刀、大十字螺丝刀、小一字螺丝刀、大一字螺丝刀、小镊子、剪刀、真空吸笔、放大镜台灯、烙铁架、焊锡丝、吸锡器等工量具。

3、拟真系统

1.用电安全与触电急救虚拟拟真系统（提供演示及版权证书）:系统应用二维与三维（3D）集合的虚拟画面，教导学生用电的安全和急救方法，系统内设定有一相触电、两相触电、跨步触电、低压触电急救、高压触电急救、人工呼吸救护法、牵手呼吸救护法、胸外心脏按压就护法等原理讲解与教学，一相触电分维修带电断线、维修插座触电、室外触电等原理演示。低压触电和高压触电教学主要为学生讲解演示如何解救处于低压触电或者高压触电时的人，人工呼吸救护法、牵手呼吸救护法、胸外心脏按压就护法应用应用3D虚拟拟真技术展示，经过渲染和润色，使模型看起来与真实部件一般无二，画面逼真。经过实训能够对学生实行实训室安全用电教育，提升学生的安全意识，使学生学会一些自救的方法，让学生在遇到危险时能采取一定的安全措施，保护自己，以及熟悉各种电气事故产生的原因和处置整理电气事故的实用实操措施，减少电气事故的发生。
