四层电梯实训装置

系统功能

plc控制电梯实训模型将、应用、位置控制、复杂的开关量控制、时序逻辑控制有机集合成一体的教学装置。适合于楼宇自动化、等专业的相关实训课程。能适用各高等院校所开设的《楼宇电梯系统运行管理与维护》、《现代电梯控制技术》等多个专业课程的主要实训项目，适合学生实行PLC实训、毕业设计和课程设计。

产品说明及系统功能

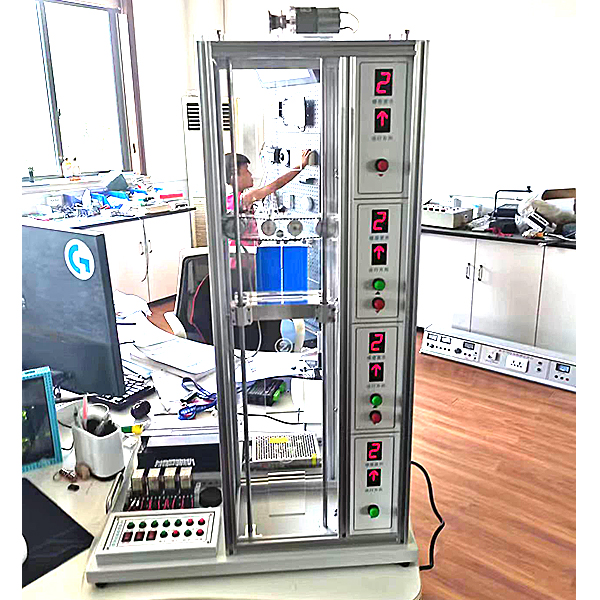

1. 四层电梯实训系统是按照实际电梯构造设计而成，具备实际电梯的几乎 全部的功能；具有实际电梯拟真构造，井道附近装配各楼层的外部呼叫按钮和轿箱状态显露装置。每部电梯全部有单独的电气控制系统和轿厢门安全控制系统。

2．模型主体应用高级铝制和高档有机玻璃材料制作，结实美观，透明性好，方便查看内部构造及实训动作。排线由多根构成，随轿厢上下自由动作，简洁安全，有条不紊。

3．电梯的模型的楼层数为4层。提供电梯控制的各种功能的检验测试信号、执行机构和显露器件。检验测试信号分为外呼信号、平层信号、位置检验测试信号、轿厢门开启及闭合位置信号等。电梯轿厢可上下运行，轿厢门具有开关和限位等保护功能。每个楼层显露当前轿厢所处的楼层位置、运行方向、外呼按钮信号具有记忆功能，与实际电梯相同。

4．轿厢的升降和厢门的开和关可以单独控制；电梯到某一楼层后，厢门自动完成开门或关门。

5．具备关门防止夹人功能和超重报警功能，防夹开关触动后，门迅速开启，与实际相同。

6．电梯的升降、开关门速度可调，动作平稳。

7．具有升降和开关门硬件保护功能，提升了系统的安全性。

8．配备有专用的内部信号控制器，接线简捷，控制便利。

9．该电梯模型的电气部分由两个直线DC电动机、位置显露装置、限位开关、等构成。

10．电梯模型由曳引系统、导向系统、门系统、轿厢系统、配重系统、

电力拖动系统、电气控制系统、安全保护系统等构成：

a)曳引系统由曳引系统直线DC电动机、曳引钢丝绳、导向轮等构成，是电梯的动力源。

b)导向系统由导轨、导轮和导轨架等构成，使轿厢和配重只能沿着导轨

作平稳升降动作。



四层电梯实训装置,立库PLC控制实训台

注：可单独配备plc、变频器，也可协作PLC变频调节速度实训装置使用

基础简介

plc控制立库实物模型为实际自动仓储系统的微缩，使用可编程控制器控制，设定有12个货位，在X、Y、Z轴三个方向上准确地驱动感应电动机实行自动储物或取出储物的成品，完善的执行机构可完成现代物流系统中自动存储系统全部动作过程。

技术功能数值

电源：一相AC220V、50Hz
功率：<200W
尺寸：不小于600*400*500mm

设备特别点：

1、手动/自动控制模式，针对硬件检验测试及程序校验。
2、开放的执行机构，可按照不一样的控制方案编程，包括不一样的执行系统，适应不一样层次的人员实行PLC学习掌控把握和编程。也可作为课题设计或研究使用。
3、产品为开放式，整体机械构造清晰可见。

设备构造：

立体停车库实训模型台架为金属构造，实训考核装置模型块的I/O 端子、各常用模型块与的连接端子，均与安全插座连接，使用带安全插头的导线实行电子回路连接；各指令开关、光电开关、和指示元件的电子回路，则经过端子排实行连接。插拔线连接电子回路与端子连接电子回路相集合，既保证学生基础技能的实训、形成和巩固，又保证电子回路连接的快速、安全和可靠。

CPU单元（选配）：

一、功能

（1）写入规格限定电压（V）120～230V AC

（2）频率50～60Hz

（3）写入电流（A）50～100mA。

（4）作业存储器100kbyte

（5）装截存储器4 Mbyte。可拓展。

（6）CPU具有14个数字量源型写入（写入电压（V）24V）,10个继电器输出，2个模仿量写入（0～+10 V），2个模仿量输出（0至20 mA）。可拓展。

（7）具有2个PROFINET连接口，2个RJ45连接口，PROFINET IO控制器最大传输速率为100 Mbit/s，最大可连接16台IO设备，支持PROFINET IO支持的协议、TCP/IP协议、MODBUS协议。

（8）包括频率测量、控制定位、PID 调动器。

实训内容

1、机械：装置的机械装配与位置调节；
2、电气：电器元件的布线，执行电动机的选用；
