直线小车运动实训装置

注：单独配备plc、变频器，也可协作PLC变频调节速度实训装置使用

基础简介

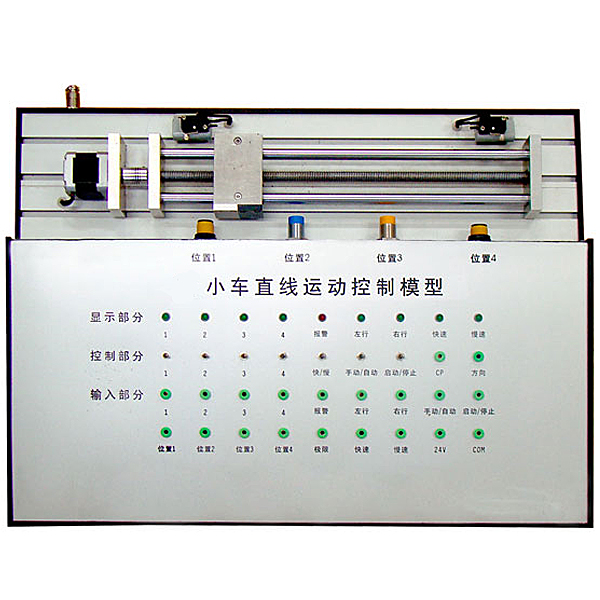

是一套工业自动化生产线小车动作控制过程的缩微模型，应用步进电动机滚珠丝杠传动系统，完成传动和定位要求。造型精美、体积紧凑、重量轻、坚固耐用，应用步进电动机控制高重量驱动方案，有力保证系统平稳、精密和快捷响应能力。行程界限400MM，装备有金属感应（NPN）、霍尔（NPN）、光电传感器（NPN）反馈控制，能适用大中专院校可编程控制器技术的教学、课程设计和毕业设计。

技术功能数值

电源：一相AC220V、50Hz
功率：<200W
尺寸：不小于600*400*220mm

设备构造：

步进电动机控制实训模型台架为金属构造，实训考核装置模型块的I/O 端子、各常用模型块与的连接端子，均与安全插座连接，使用带安全插头的导线实行电子回路连接；各指令开关、光电开关、传感器和指示元件的电子回路，则经过端子排实行连接。插拔线连接电子回路与端子连接电子回路相集合，既保证学生基础技能的实训、形成和巩固，又保证电子回路连接的快速、安全和可靠。

实训项目：

1．机电设备的装配与调节测试
（1）传动装置同轴度的调节
（2）滚珠丝杠的装配与调节
（3）搬运设备装配与调节测试
2．电气控制电子回路的装配与PLC编程
（1）电动机正反转控制电子回路的连接与程序语言编写
（2）电动机控制电子回路的连接与程序语言编写
3．自动控制系统的装配与调节测试
（1）传感器的装配与调节测试
（2）的自动控制
（3）机电一体化的自动控制
4．可用来考核或技能竞赛，可考察的职业能力
（1）机械构件的装配与调节能力
（2）机电设备的装配与调节测试能力
（3）电子回路装配能力
（4）电动系统的装配与调节测试能力
（5）机电一体化设备的控制程序的编写能力
（6）自动控制系统的装配与调节测试能力
5、综合实训内容：
1）直线动作实训


直线小车动作实训装置,多功能固定式实用实训装置

一、基础简介：
多功能实用绘图桌固定绘图桌支架应用钢架构造，桌面板应用东北优质加厚椴木材料的1号绘图板，并可调动倾角0°-85°，桌面下部有储物隔板，可以放置书包、文具和图纸等物品，牢固耐用，适用来机械制图绘图和绘画专业，在院校内实用和经济的一款多功能和升降绘图绘画桌，有较强的多种行业和课程的兼容性和普及性。
二、主要特别点：
1、此款绘图桌是国内最新型的产品，和国内任何一款绘图桌的区别在于，应用单边双支撑构造，大大增强桌子的平稳性和牢固性。
2、工业桌面标配灰白三聚氰胺贴面防火烧板，PVC高温封边。倾角应用弹簧铰链无级调动倾角，倾角界限0—85°，同时具有锁定装置，保证倾斜角度不滑动。
3、桌面高度应用符合人体工学原理的适宜高度：800mm，脚柱应用30×30×650方钢，着地横管应用 50×30×530mm方钢，图板架框由20×20mm方钢焊接。
4、全部钢管均应用优质钢材， 经过酸洗、磷化、防静电喷塑以及高温固化处置整理。全部铁件链接部分应用二氧化碳气体保护焊，焊点美观牢固。
5、机械实训安全教育虚拟拟真系统：本系统基于unity3d研发，可布置到云服务器端，也可在本地环境使用，系统应用三维（3D）漫游的形式，可经过键盘控制位移，鼠标控制镜头方向，设定有机械安全距离实训，机械安全保护装置实训、机械安全防护设计基础考核，实训实行时，三维（3D）漫游画面应用箭头与脚印图案提醒位移至实训位置，机械对象周围圆圈显露了作业半径，实训过程伴有三维（3D）机器人的对话框提醒。
A、机械安全距离实训内容包括防止上下肢触及危险区的安全距离实训（内分2种围栏高度与开口大小），选用进入后，镜头前弹出GB23821-2009《机械安全防止上下肢触及危险区的安全距离》要求，错误示范：实训过程为人体进入机械对象作业半径受到伤害后，血色画面与语音提醒收到机械伤害，并回至原位并实行下一实训，最终一步为正确做法。
B、机械安全保护装置实训分为安全联锁开关、安全光幕、安全垫、安全激光扫描仪等保护装置实训，可选类别（安全写入、安全控制、安全输出、其他）、生产厂家、产品清单（安全联锁开关、安全光幕、安全垫、安全激光扫描仪、安全控制器、安全继电器、安全护栏）。装配位置有蓝色闪烁框体结构提醒，实训流程：选用安全护栏并装配、选用安全连锁开关（或选用安全光幕、安全垫、安全激光扫描仪）并装配、选用安全控制器并装配至电气控制箱式模型块、选用安全继电器并装配至电气控制箱式模型块、点击电气控制箱式模型块上的启动按钮。若进入危险区域时，系统将提醒报警音，而且机械对象停止作业，选用电气控制箱式模型块上的复位按钮可停止。
C、机械安全防护设计基础考核要求完成机械安全系统的装配，正确装配安全护栏、安全联锁开关、安全光幕、安全垫、安全激光扫描仪、安全控制器、安全继电器、24V电源、信号灯及急停按钮，考核分为十个考核点，部分考核点有3个选项，由学生自由选用，最终10项考核点选好后，提供并上交确认，系统自动得出总分数以及各考核点的得分现象。
D、系统须为整体同一平台，不得以单独的资源展现。
E、同时为客户提供本系统的VR虚拟现实漫游版本便运用户拓展为VR实训，VR设备不需提供。
三、详细功能数值：
1、台面调角幅度：0°-85°
2、桌面规格（长×宽）:900×600mm
3、整体规格：宽900×深680×高800mm
